Question

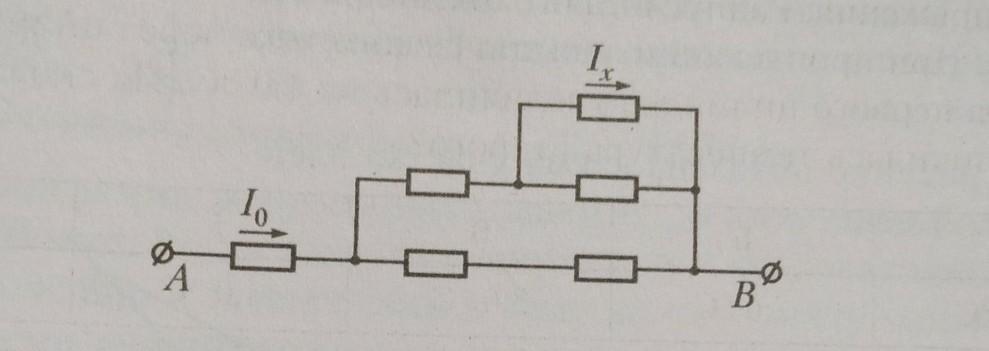

Даю 30 баллов В цепи показана на рисунке сопротивления всех резисторов одинаковы и равны R. По цепи протекает электрический ток. Сила тока через первый резистор равна І'. Какой ток Іх, протекает через
крайний резистор? Чему равно сопротивление цепи между точка-
ми А и В?​

Answer 1

Ответ:

Объяснение:

Верхний участок цепи

R/2+R=3*R/2

Общее сопротивление

Ro=R+(3/2)*R*2*R/(3*R/2 + 2*R)=13*R/7

Отношение токов в верхней и нижней части цепи

I1/I2=2*R/(3*R/2)=4/3

Io=I1+I2=I1+3*I1/4

I1=4*Io/7

Ix=I1/2=(4/7)*Io/2=(2/7)*Io

===========================
