Question

Определите сопротивление электрической цепи "Яблоко юного Ньютона", считая, что все резисторы имеют сопротивление по 1 Ом. Какая сила тока будет в каждом резисторе, если через резистор на участке CD идёт ток 1,2 А?

Answer 1

Ответ:

Объяснение:

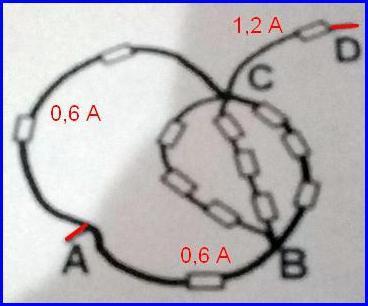

Сопротивление участка цепи АС:

Rᴀс=2 Ом.

Сопротивление участка цепи СВ:

Rсв=(1*3):3=1 Ом.

Сопротивление участка цепи АВ:

Rвᴀ=1 Ом.

Сопротивление участка цепи СА:

Rсвᴀ=Rсв+Rвᴀ=2 Ом.

Т.к.

Rᴀс=Rсвᴀ=2 Ом,

то и

Iᴀс=Iсвᴀ=Iсᴅ/2=0,6 A.
