Question

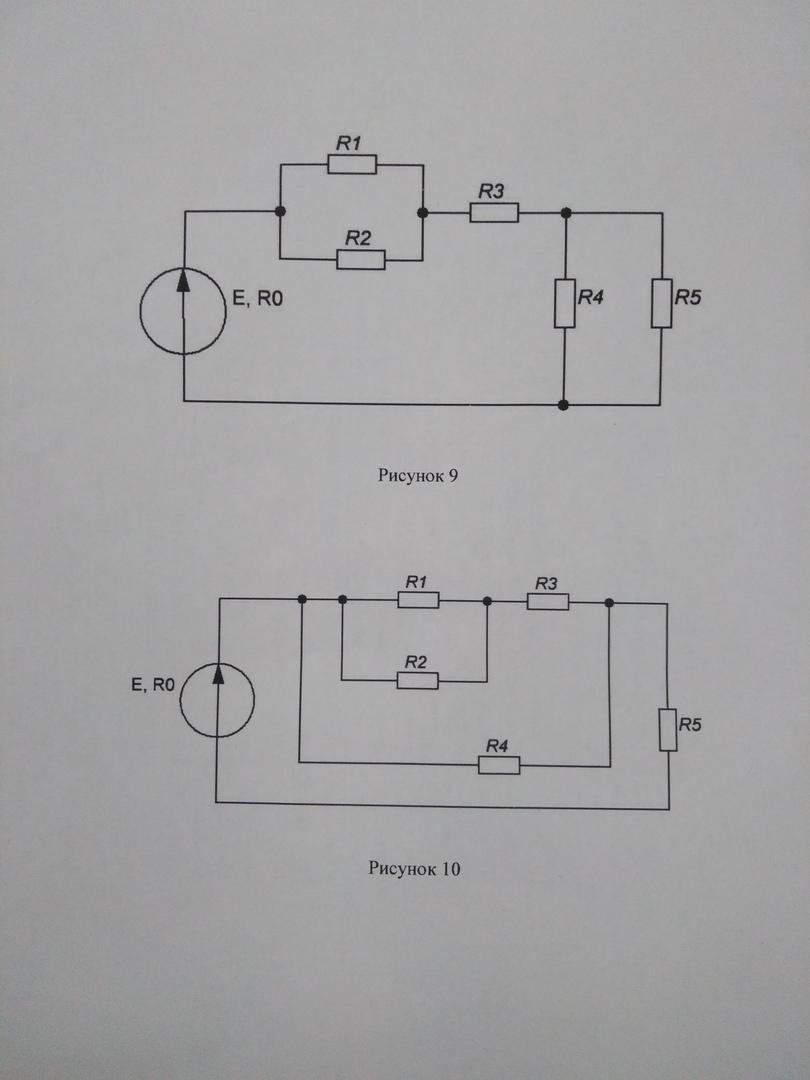

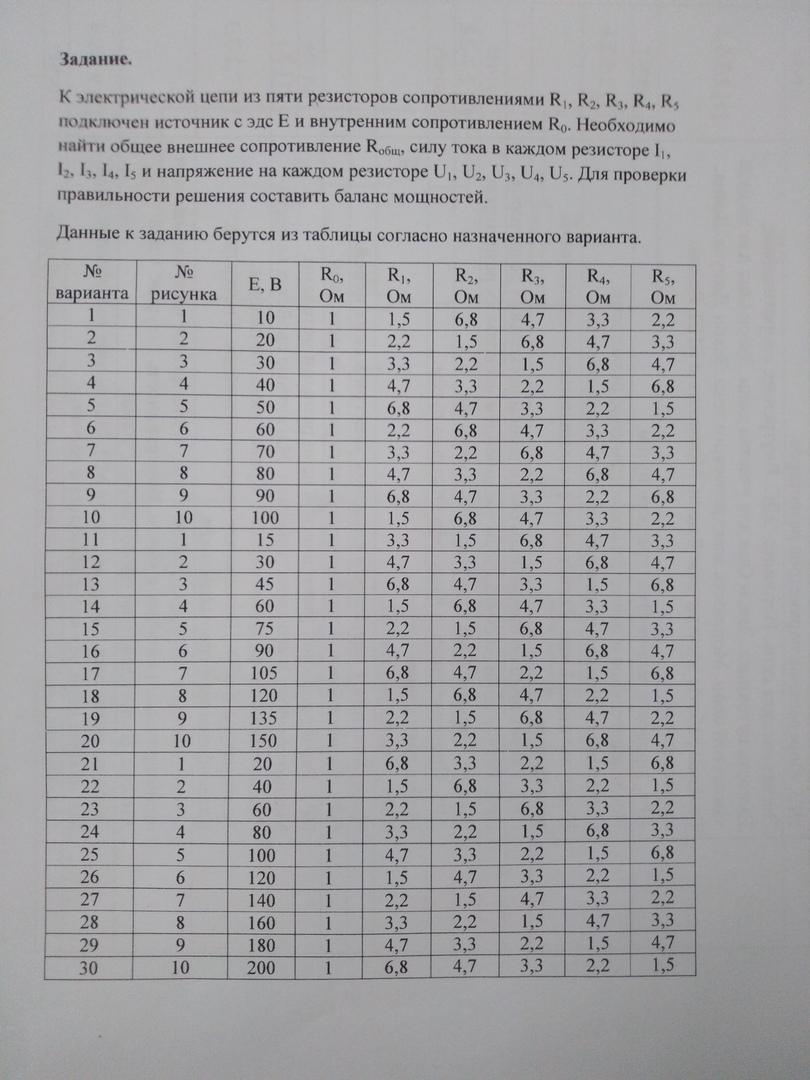

К электрической цепи из пяти резисторов сопротивлениями R1,R2,R3,R4,R5 подключён источник с ЭДС Е и внутренним сопротивлением R0. Необходимо найти общее внешнее сопротивление Rобщ, силу тока в каждом резисторе I1,I2,I3,I4,I5 и напряжение на каждом резисторе U1,U2,U3,U4,U5. Для проверки правильности решения составить баланс мощностей. Решите 9 вариант.

Answer 1

Ответ:

Объяснение:

R(₁,₂)=(R₁*R₂):(R₁+R₂)=

R(₁-₃)=R(₁,₂)+R₃=

R(₄,₅)=(R₄*R₅):(R₄+R₅)=

Rобщ=R(₁-₃)+R(₄,₅)=

Rполн=Rобщ+r₀=

I=I₃=ℰ/Rполн=

U=ℰ-I*r₀=

U₁=U₂=I*R(₁,₂)=

I₁=U₁/R₁=

I₂=U₂/R₂=*[I-I₁]=

U₃=I*R₃=

U₄=U₅=I*R(₄,₅)=*[U-U₁-U₃]=

I₄=U₄/R₄=

I₅=U₅/R₅=*[I-I₄]=

P=U*I=

ΣP=I₁²*R₁+I₂²*R₂+I₃²*R₃+I₄²*R₄+I₅²*R₅=

---

Если ΣP=P= , то баланс мощностей

имеет место быть.

---

*[Вариант вычисления]
