Question

Черчение!

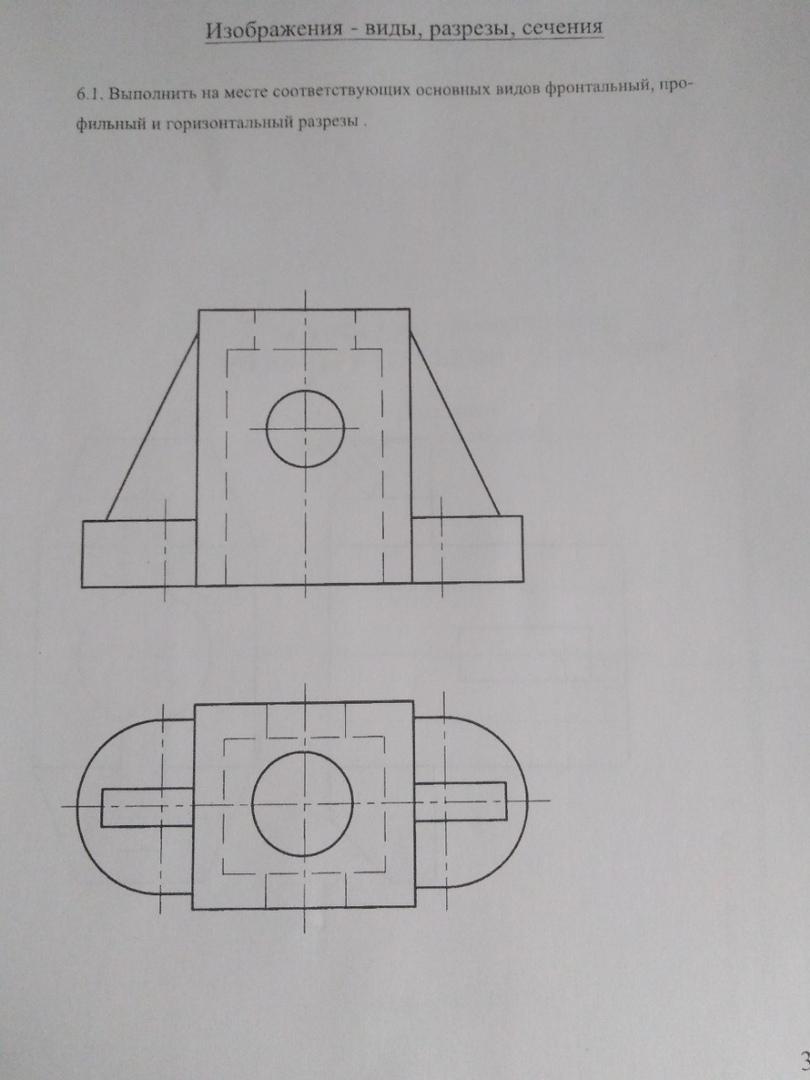

Помогите достроить все разрезы! Даю 98 баллов.

Answer 1

Ответ:

===================

Объяснение:

Answer 2

Ответ:

Объяснение:

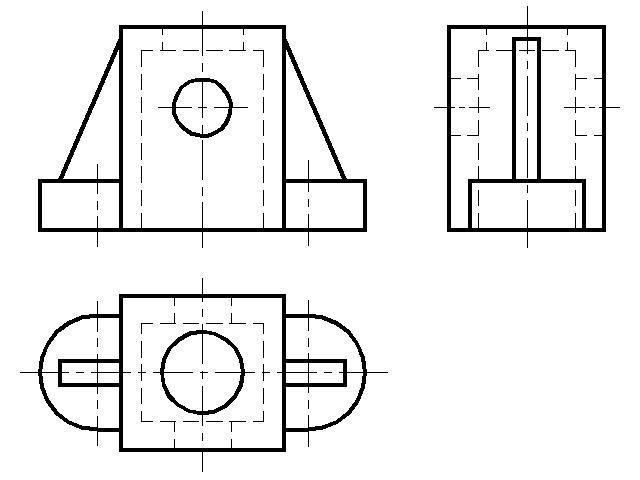

Первый чертеж - начертила третий вид

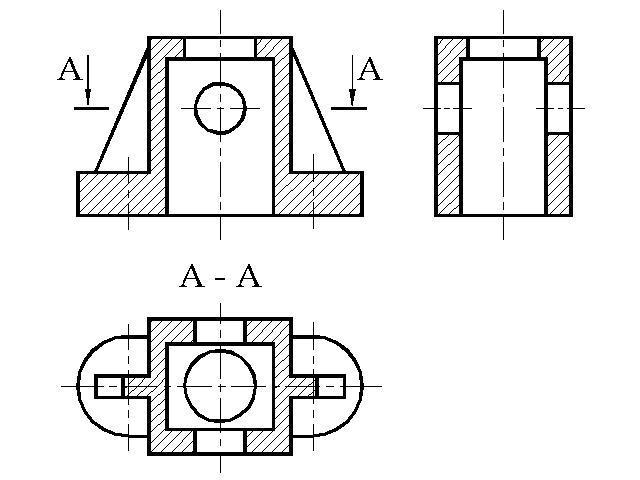

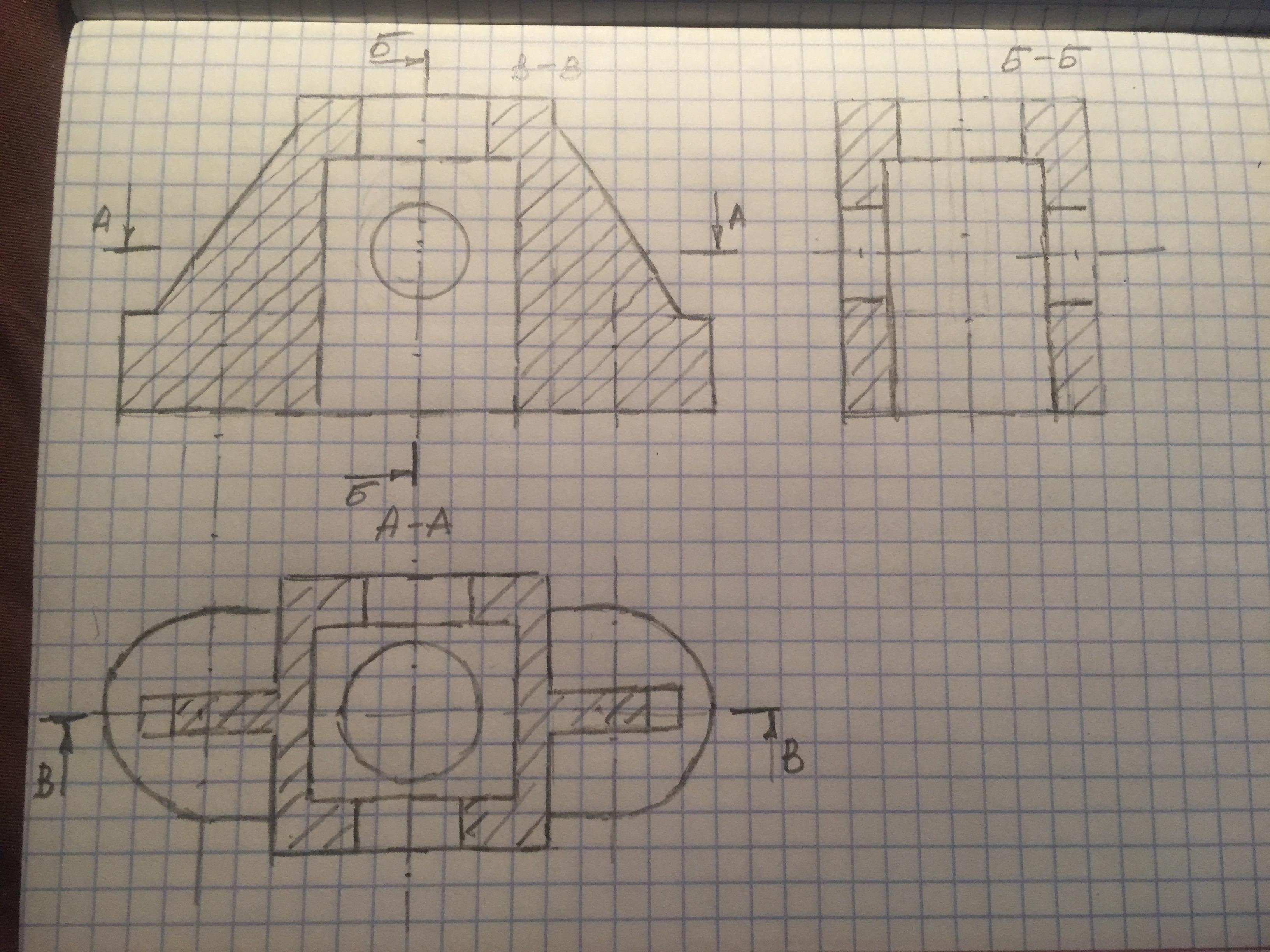

Второй чертеж:

Главный вид - фронтальный разрез

Вид слева - профильный разрез

На виде сверху сделан горизонтальный разрез А-А.

Фронтальный и профильные разрезы обозначать не нужно, т.к. выполнены по оси симметрии, а вот горизонтальный - нужно.

На ребра жесткости (фронтальный разрез) штриховку наносить не нужно, согласно ГОСТ 2.305-68.

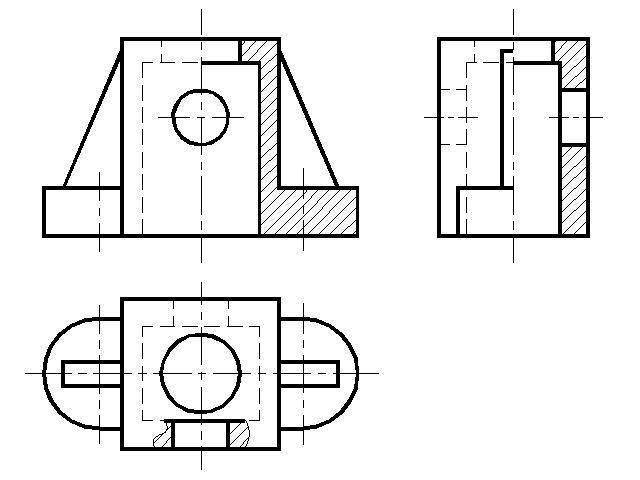

Третий чертеж:

Главный вид и вид слева - соединение 1/2 вида и 1/2 разреза.

На виде сверху выполнила местный разрез.
