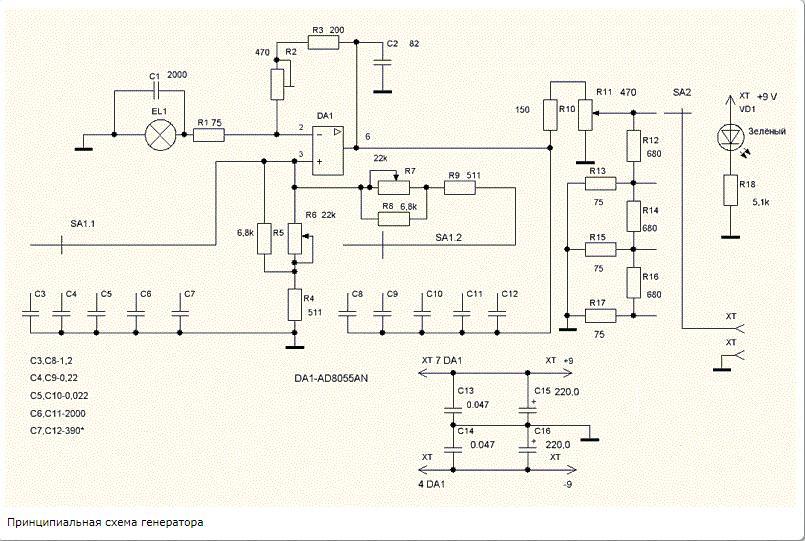

Как для данной принципиальной схеме будет выглядеть структурная схема?

Answer 1

Ответ:

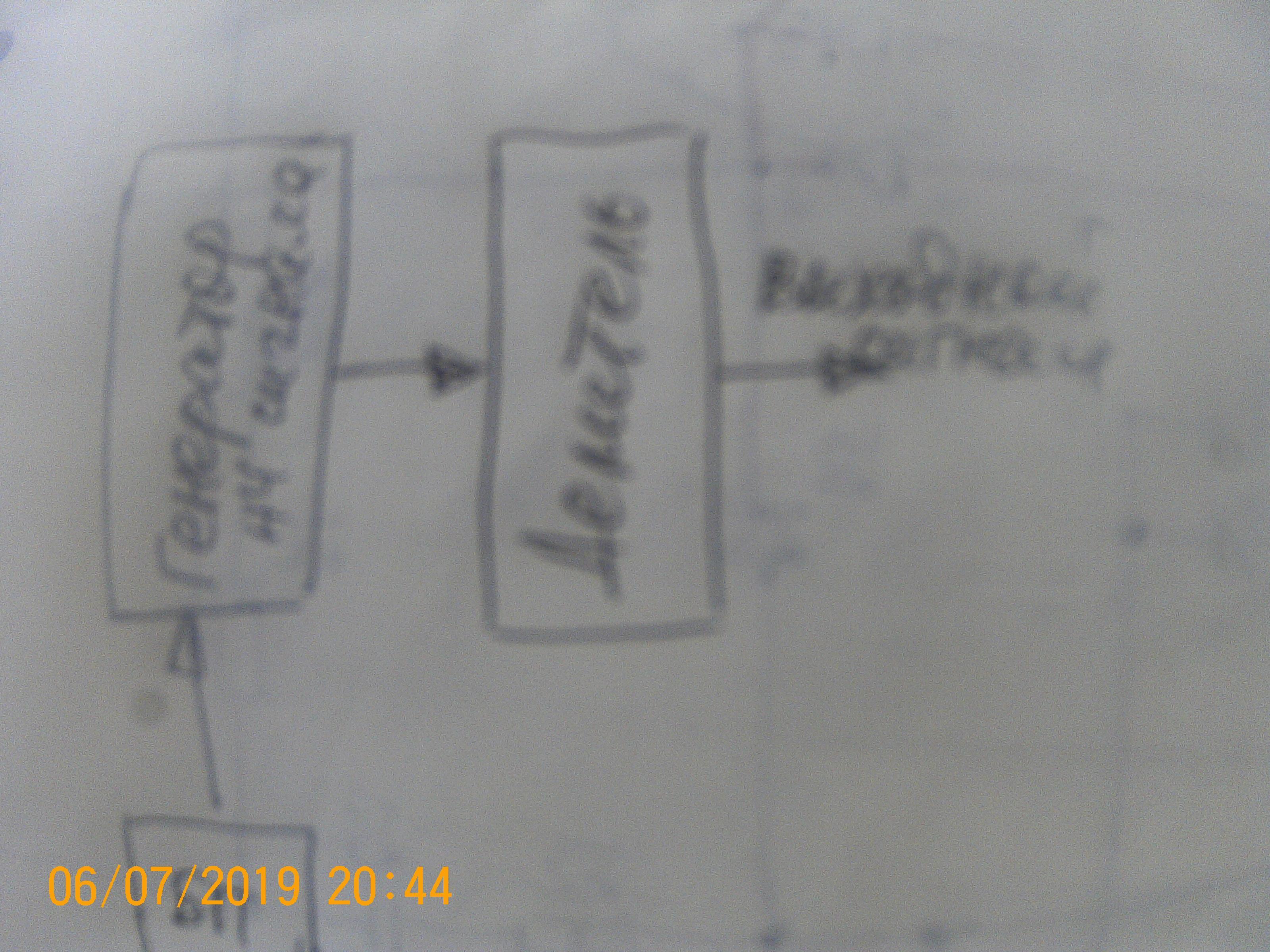

Смотри фото.Схема отображает принцип действия изделия в общем виде. Это построение (структурная схема) даёт наглядное представление о составе изделия и последовательности действия её составных частей. Ход процесса обозначен стрелками.

Объяснение:
