Question

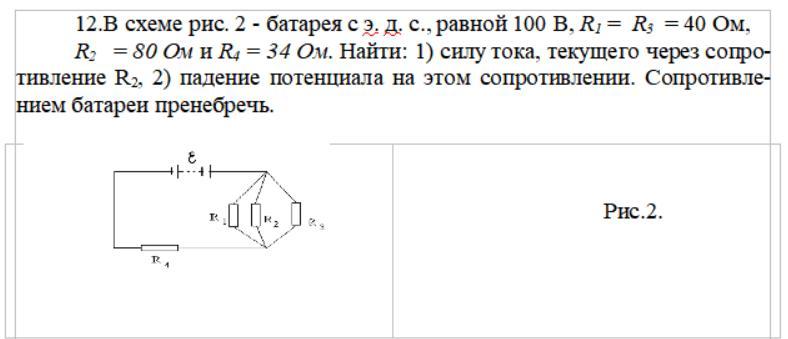

В схеме рис. 2 - батарея с э. д. с., равной 100 В, R1 = R3 = 40 Ом,

R2 = 80 Ом и R4 = 34 Ом. Найти: 1) силу тока, текущего через сопротивление R2, 2) падение потенциала на этом сопротивлении. Сопротивлением батареи пренебречь.

Answer 1

Ответ:

Объяснение:

r123=R1*R2*R3/(R1*R2+R2*R3+R1*R3)=40*80*40 / (40*80+80*40+40*40)=16 Ом

Общее сопротивление

R=R4+r123=34+16=50 Ом

Общий ток

I=I4=E/R=100/50 =2 A

падение потенциала на этом сопротивлении

U2=I*r123=2*16=32 B

силу тока, текущего через сопротивление R2

I2=U2/R2=32/80=0.4 A
