Предмет: Другие предметы,
автор: Ksyna6y643yyy87y

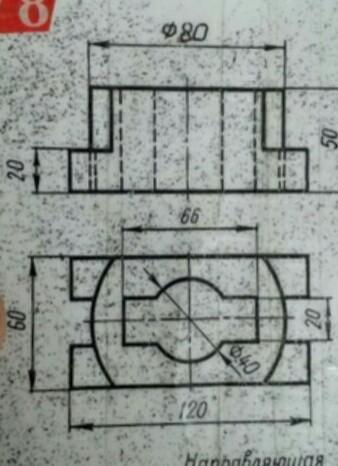

Помогите пожалуйста начертить третий вид и разрезы первого и третьего))))))))))()
Приложения:
Ответы
Автор ответа:
1
Объяснение:

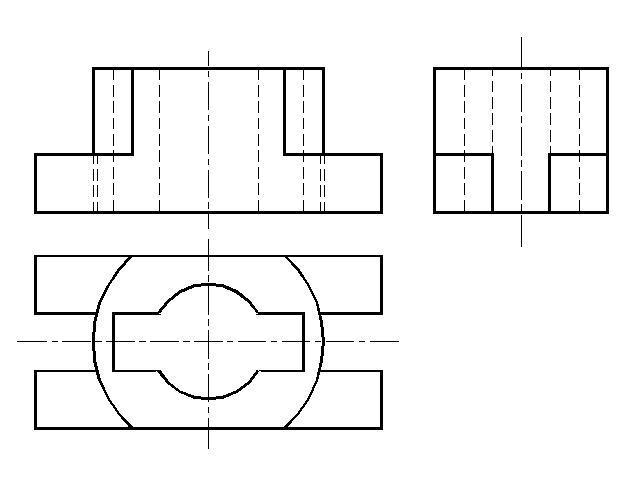

первый чертеж - без разрезов

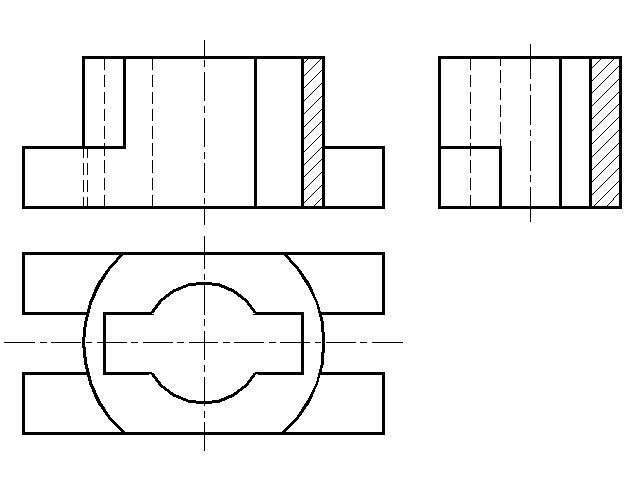

второй чертеж - соединение 1/2 главного вида + 1/2 фронтального разреза и соединение 1/2 вида слева + 1/2 профильного разреза

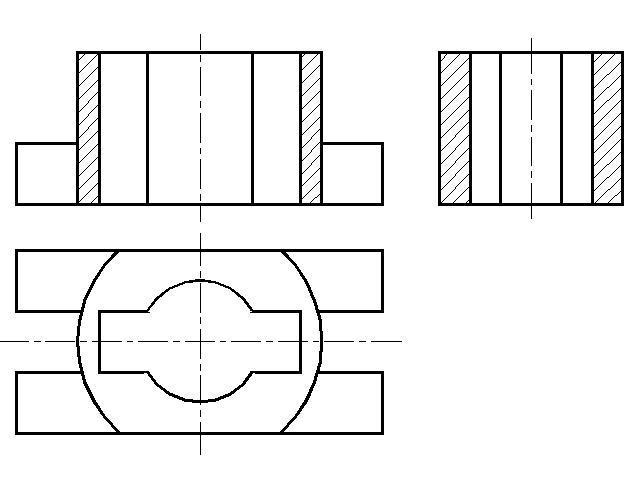

третий чертеж - главный вид заменен фронтальным разрезом и вид слева заменен профильным разрезом
Приложения:
Ksyna6y643yyy87y:
спасибо огромное
Удачи!
а разве на той половине что слева, все невидимые линии не становятся видимыми? Или я ошибаюсь?
или их вообще не должно быть
По второму чертежу - невидимые линии слева можно не показывать.
спасибо
