Question

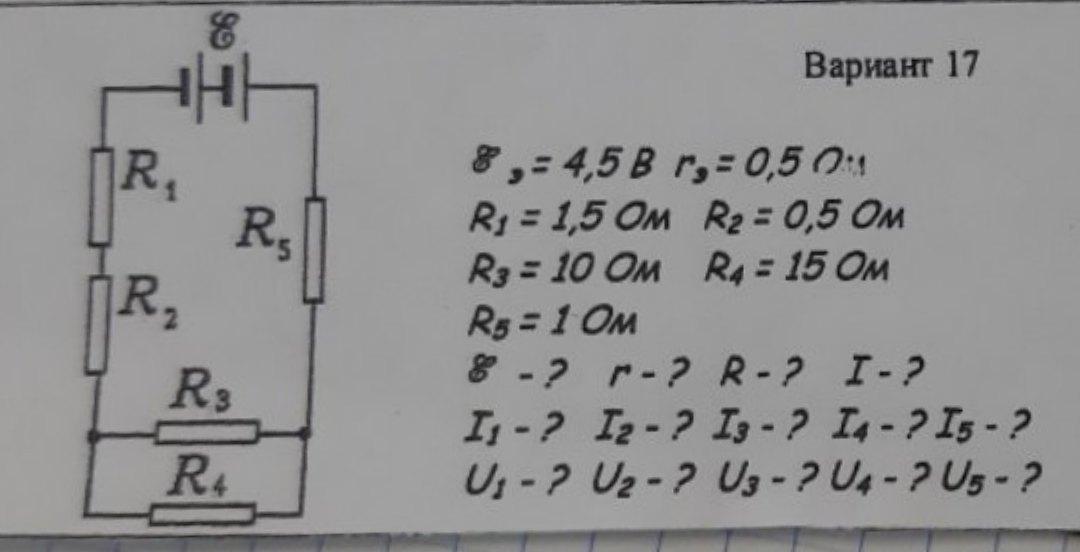

Вычислить по рисунку

Answer 1

Ответ:

Объяснение:

E=2*Eэ=2*4,5=9 В

r=2*rэ=2*0,5=1 Ом

R=R₁+R₂+R₅+R₃*R₄/(R₃+R₄)=1,5+0,5+1+10*15/(10+15)=3+6=9 Ом

I=I₁=I₂=I₅=E/(r+R)=9/(1+9)=0,9 A

I₃=I*R₄/(R₃+R₄)=0,9*15/(10+15)=0,54 A

I₄=I*R₃/(R₃+R₄)=0,9*10/(10+15)=0,36 A

U₁=I₁*R₁=0,9*1,5=1,35 B

U₂=I₂*R₂=0,9*0,5=0,45 B

U₃=U₄=I₃*R₃=0,54*10=5,4 B

U₅=I₅*R₅=0,9*1=0,9 B
