Question

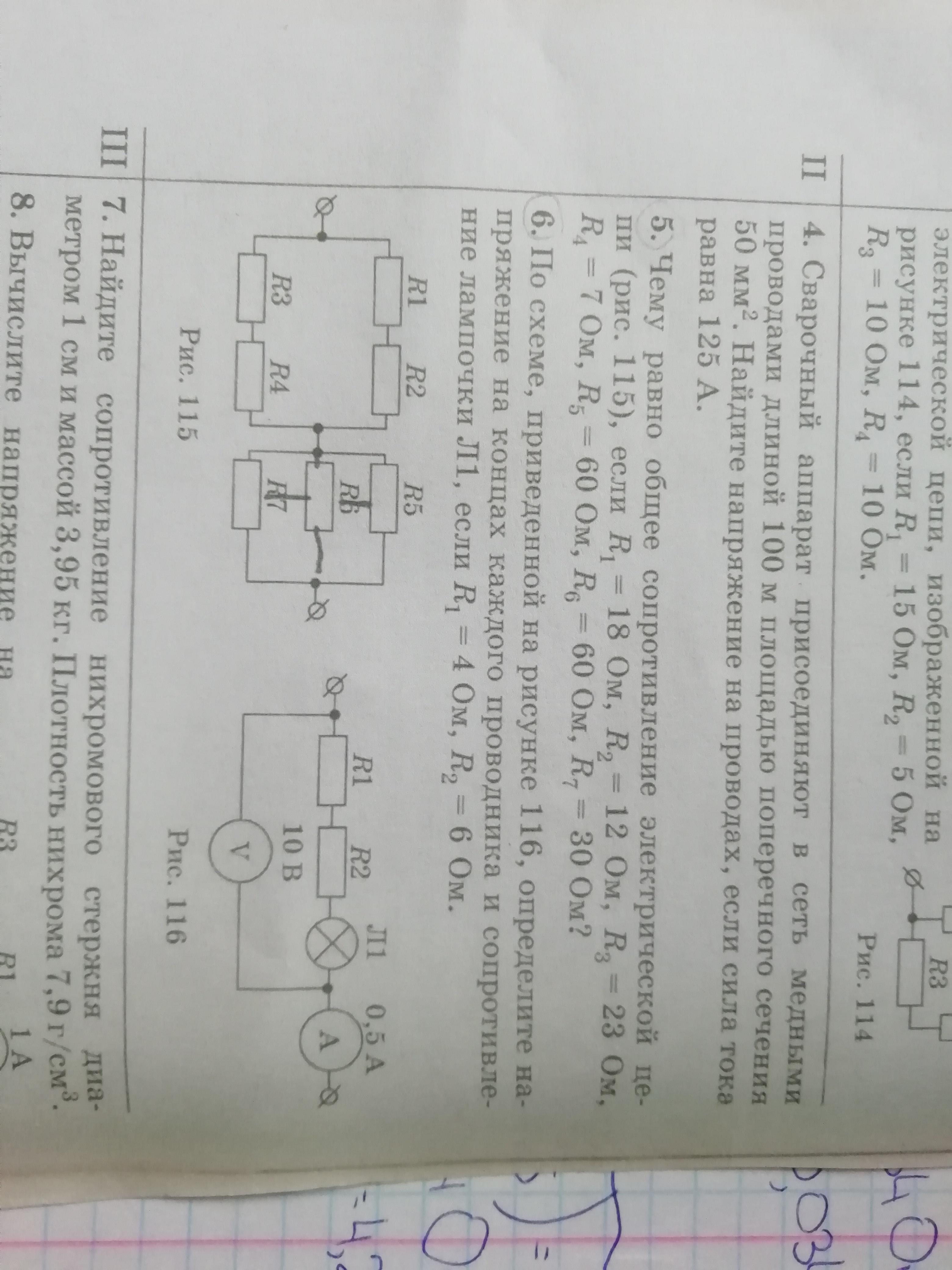

Чему равно общее сопротивление электрической цепи (рис.115), если R1= 18 Ом, R2=12 Ом, R3=23 Ом, R4=7 Ом, R5= 60 Ом, R6=60 Ом, R7=30 Ом? 10-11 класс
Схема на рисунке немного изменена. Поэтому в интернете такого нету

Answer 1

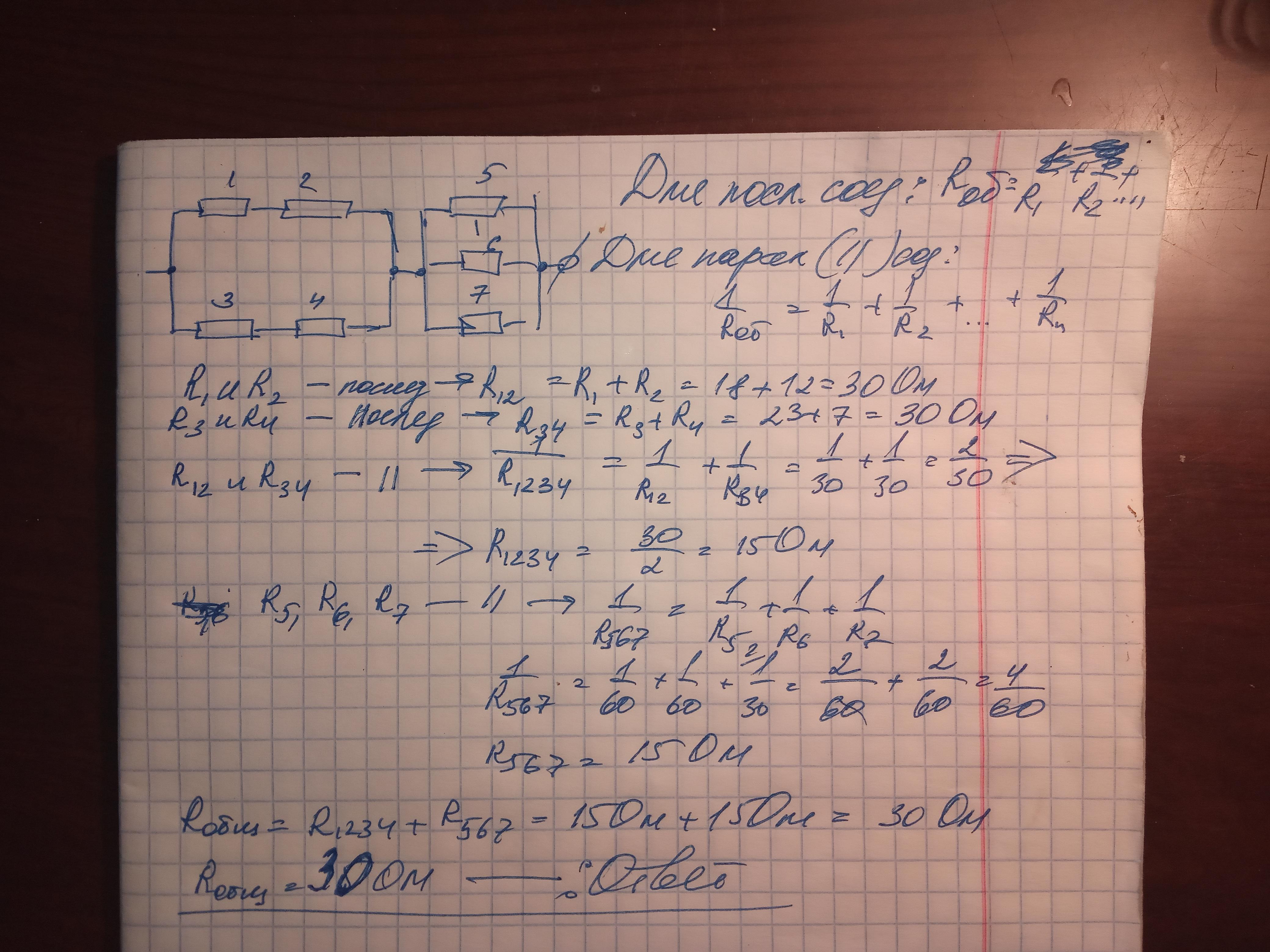

Ответ: 30 Ом

Объяснение: 1 и 2, 3 и 4 элементы соединены последовательно попарно, 12 и 34 - пары параллельны друг другу, элементы 5,6,7 подсоединены друг к другу параллельно. Обе части схемы соединены последовательно (левая и правая).
