Question

Пожалуйста, ОЧЕНЬ СРОЧНО, у меня 2 по черчению выходит, помогите, пожалуйста!!!

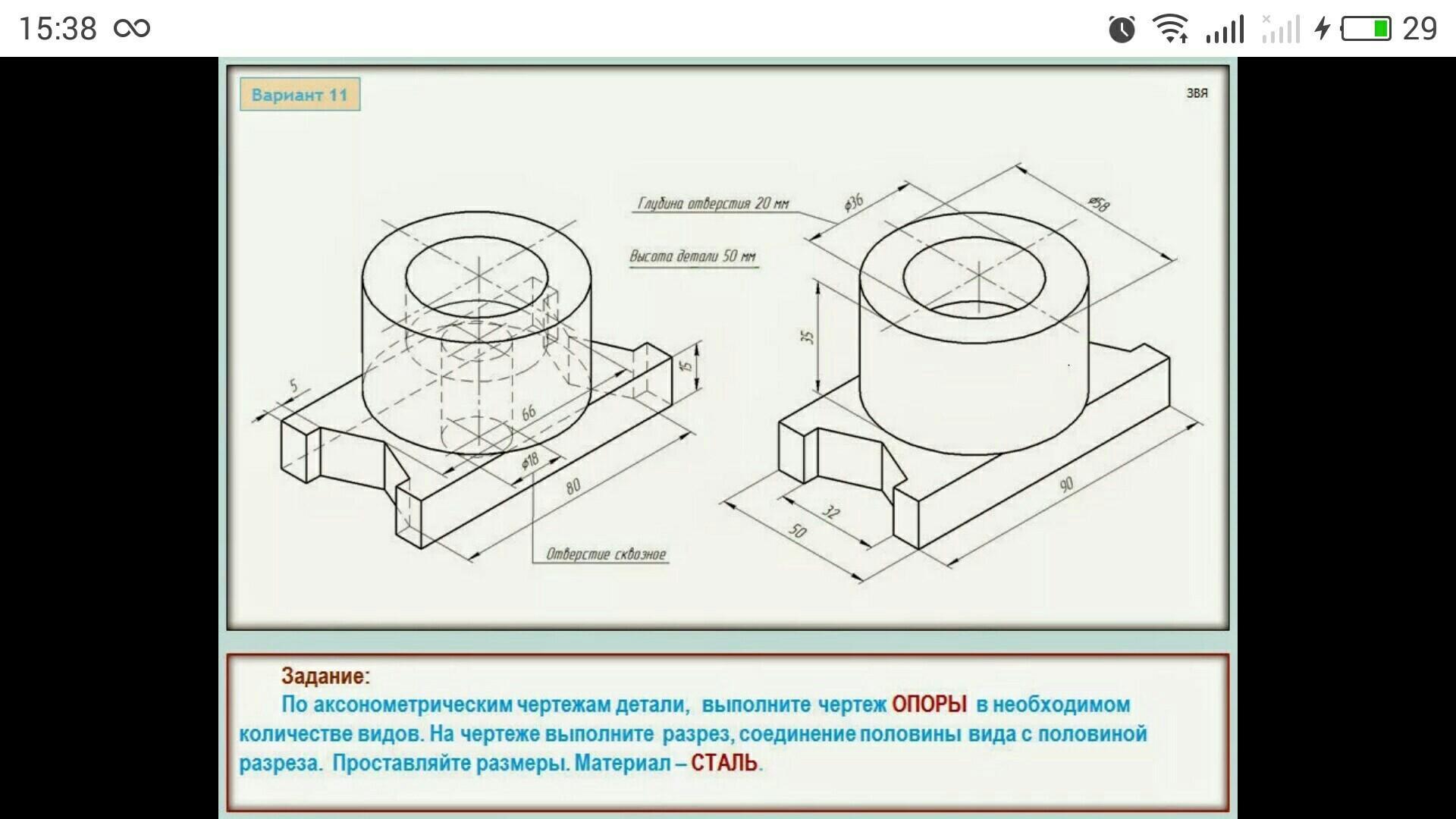

По аксонометрическим чертежам детали, выполните чертеж ОПОРЫ в необходимом количестве видов. На чертеже выполните разрез, соединение половины вида с половиной разреза. Проставляйте размеры. Материал-СТАЛЬ.

Answer 1

Ответ:

Объяснение:

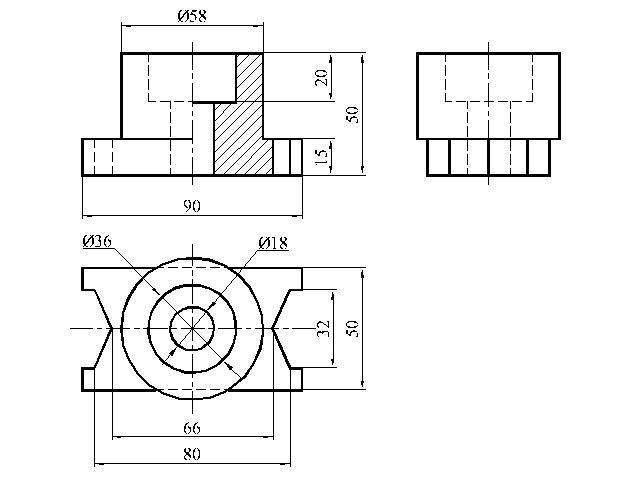

Вид слева начертила на всякий случай - его можно не чертить.
