Question

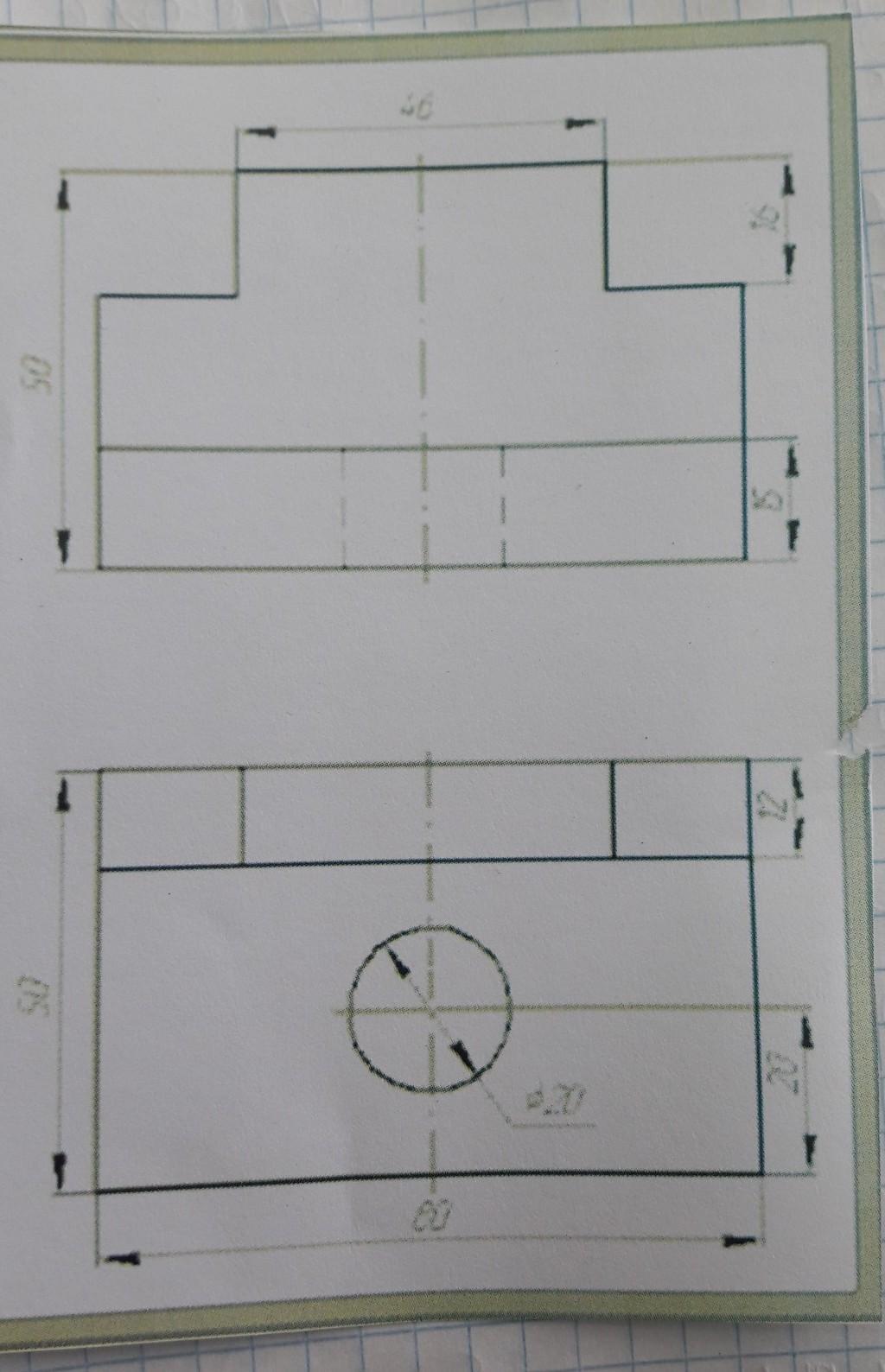

Начертить 3-й вид детали.Помогите,пожалуйста.35 баллов​

Answer 1

Ответ:

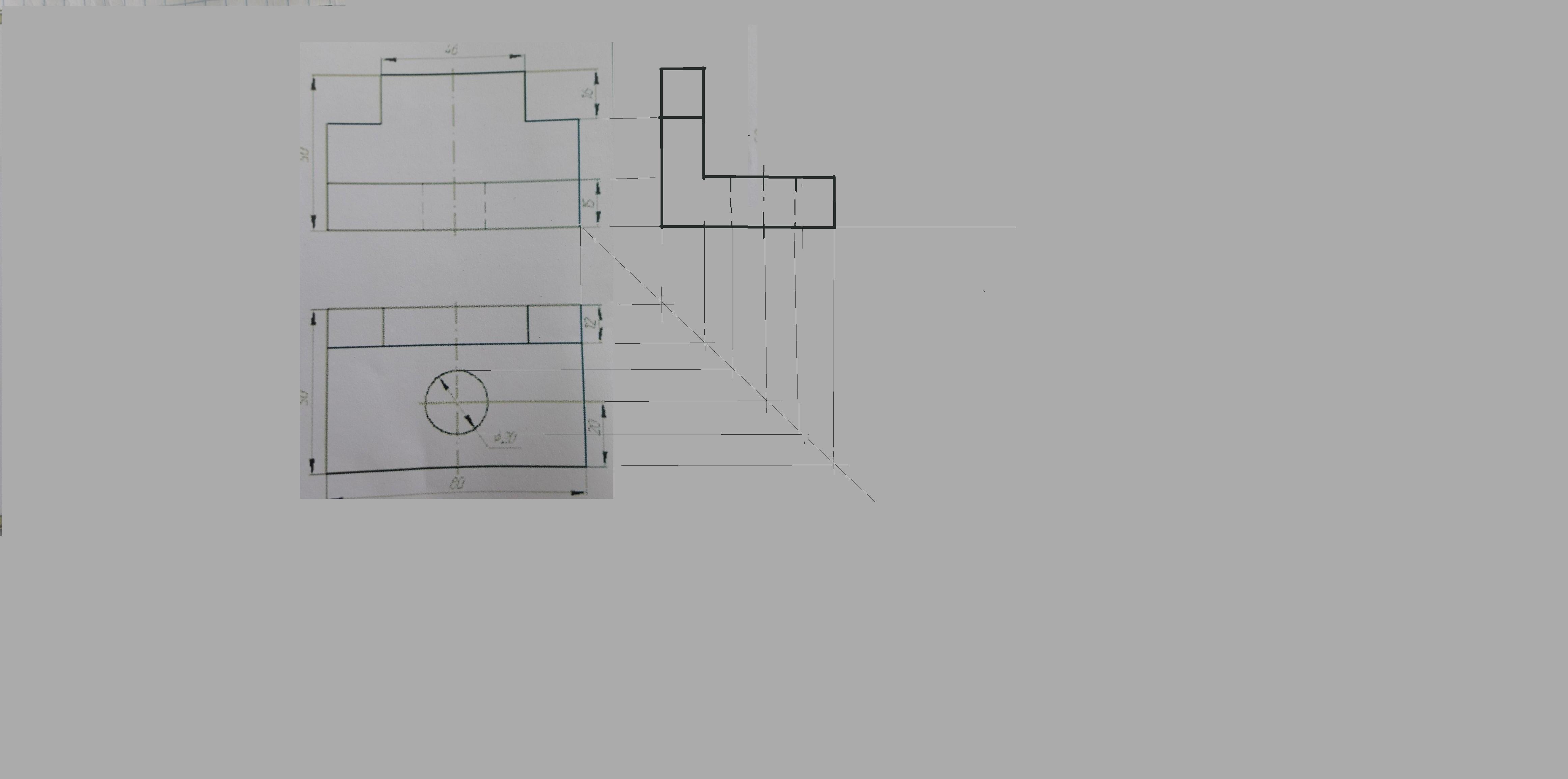

Построение третьего вида показано на рисунке.

Объяснение:

Для того, чтобы построить вид слева нужно провести постоянную прямую под углом 45° к осям х и у. Разделить угол между этими осями на пополам. И с помощью линий проекционной связи определить вершины, ребра и грани предмета, повернутого на угол 90° по отношению к главному виду. Смотрите рисунок.
