ДАЮ 98 БАЛЛОВ!!!!!!

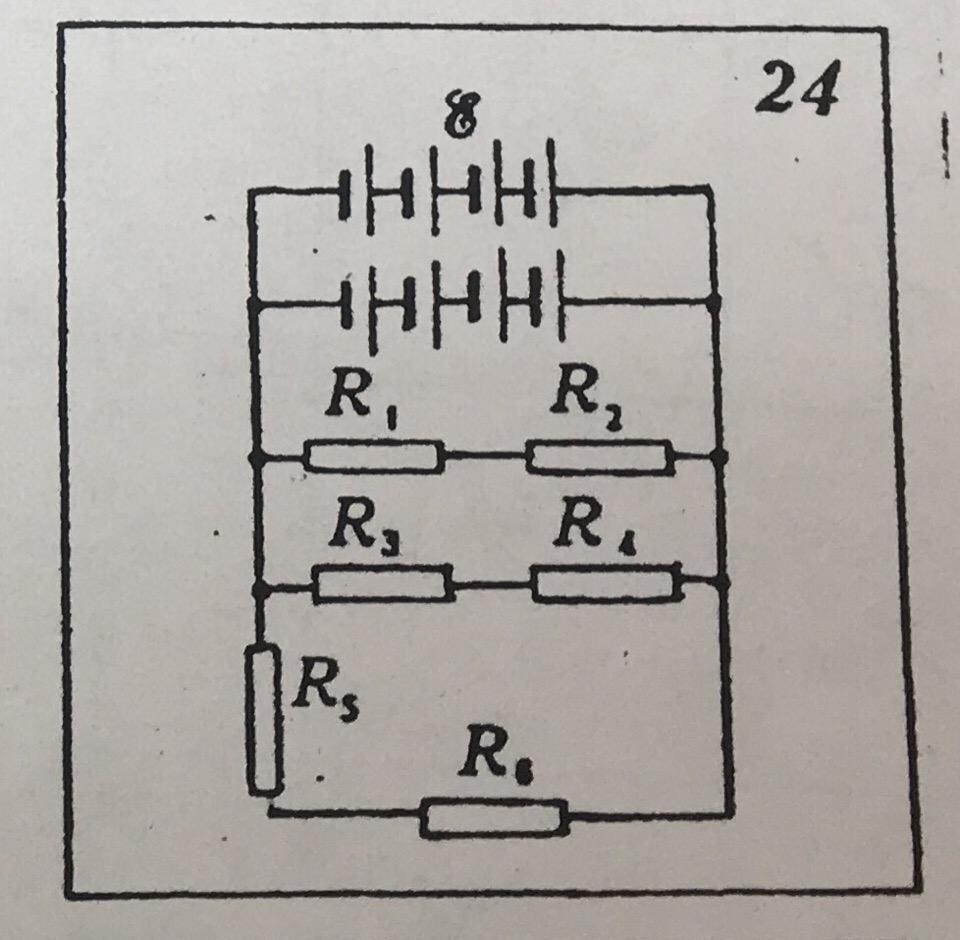

Вычислить:

1)ЭДС батареи элементов E и внутреннее сопротивление батареи r

2)Эквивалентное сопротивление внешней цепи - сопротивление нагрузки Rэ

3)Ток, протекающий через резистор, и падение напряжения на каждом резисторе.

ДАННЫЕ: Еэ=1,5 В, rэ=0,5 Ом, R1=7 Oм, R2=8 Oм, R3=9 Oм, R4=6 Oм, R5=5 Oм, R6=10 Oм,

Answer 1

Дано: Еэ=1,5 В, rэ=0,5 Ом, R1=7 Oм, R2=8 Oм, R3=9 Oм, R4=6 Oм, R5=5 Oм, R6=10 Oм.

1)ЭДС батареи элементов E и внутреннее сопротивление батареи r.

ЭДС = 3*1,5 = 4,5 В.

r = (3*0,5)/2 = 0,75 Ом.

2)Эквивалентное сопротивление внешней цепи - сопротивление нагрузки Rэ

R1=7 Oм + R2=8 Oм = 15 Oм.

R3=9 Oм + R4 6 Ом = 15 Oм.

R5=5 Oм, R6=10 Oм = 15 Ом.

Rэ = 15/3 = 5 Ом.

3)Ток, протекающий через резистор, и падение напряжения на каждом резисторе.

Iэ = 4,5/(5 + 0,75) = 0,78261 А.

Через все резисторы протекает одинаковый ток:

I = Iэ/3 =  0,78261/3 = 0,26087 А.     U = I*R   результат внизу:

    7                8      9             6     5             10

1,82609 2,08696 2,34783 1,56522 1,30435 2,6087

3,91305  3,91305   3,91305  это напряжение в каждой паре резисторов.
