Question

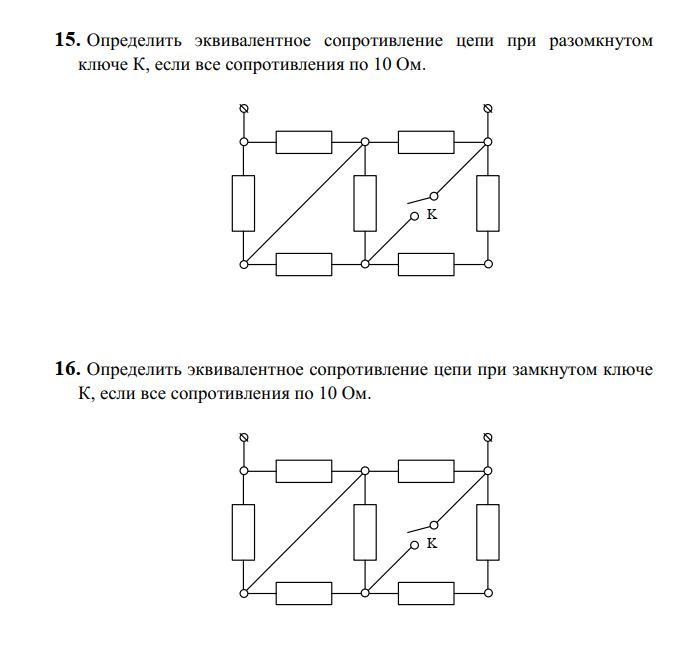

Определить эквивалентное сопротивление цепи

Answer 1

Ответ:

15) 12,1 Ом    16) 8,3 Ом

Объяснение:

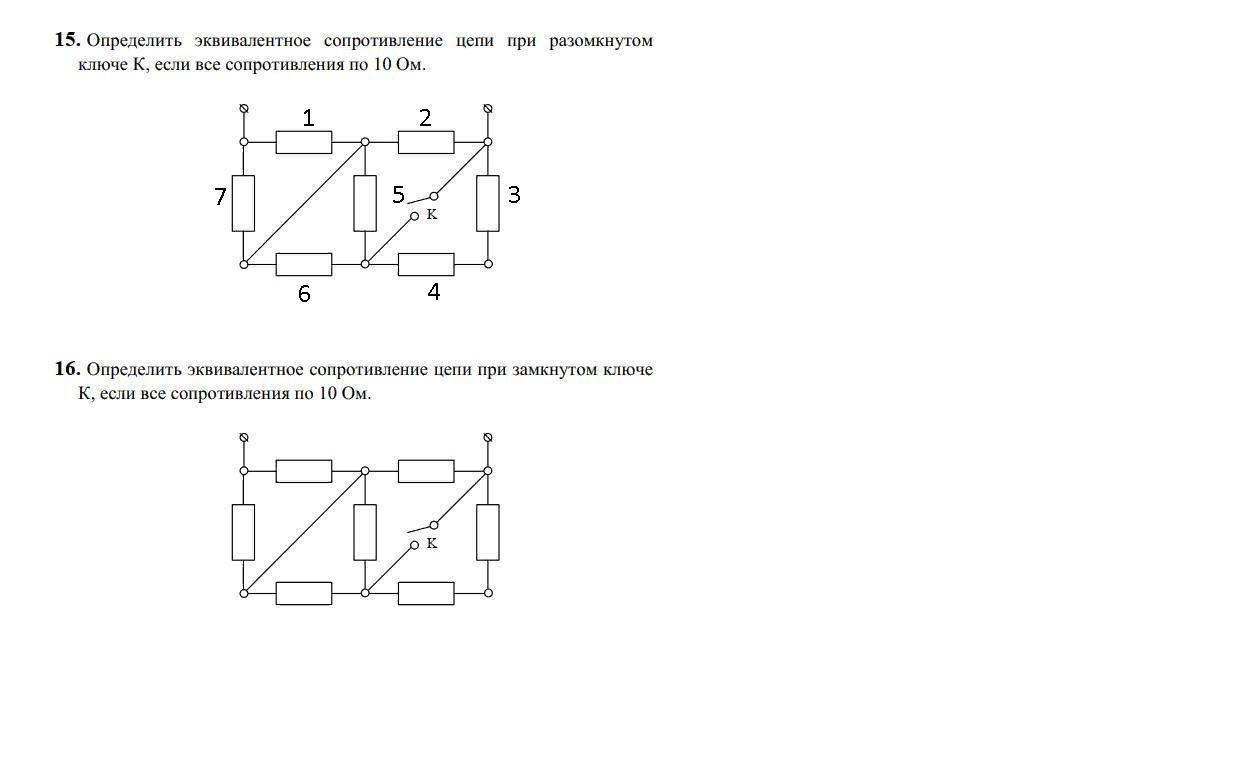

15) Обозначения сопротивлений в приложении.

R34=R3+R4=10+10=20 Ом

R56=R5*R6/(R5+R6)=10/2=5 Ом

R3456=R34+R56=20+5=25 Ом

R23456=R2*R3456/(R2+R3456)=10*25/(10+25)=7.1 Ом

R17=R1*R7/(R1+R7)=10/2=5 Ом

Rэ=R23456+R17=7.1+5=12.1 Ом

===============

16) При замыкании ключа К сопротивления 3 и 4 не учитываем.

Rэ=R17+R256=10/2+10/3=8.3 Ом

=====================================
