Question

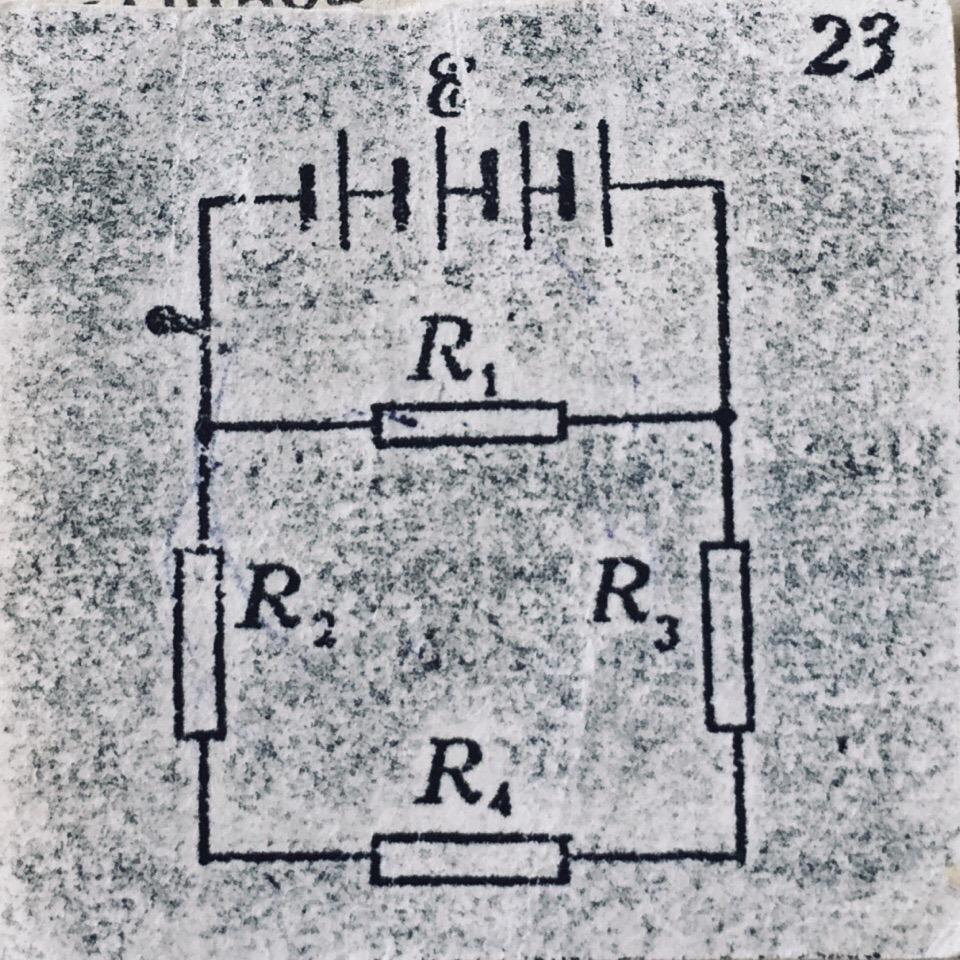

какое соединение у резисторов и как найти общее сопротивление цепи

Answer 1

Ответ:

R1 Соединен параллельно с  последовательно соединенными резисторами R2, R3, R4

Rx = 1 / ( 1 / R1 + 1 / (R2 + R3 + R4) )

Объяснение:

Rx = R1 || ( R2 + R3 + R4 )

1/Rx = 1 / R1 + 1 / (R2 + R3 + R4)

Rx = 1 / ( 1 / R1 + 1 / (R2 + R3 + R4) )
