Предмет: Другие предметы, автор: zasobaartem

Опора представляет собой сочетание двух цилиндров с общей осью. Вдоль оси проходит сквазное оьверстие: сверху призмитической формы, с квадратными основанием, а затем цилиндр чешской формы. Общая высота детали 50мм. Высота нижнего цилиндра 10мм, а основание 70мм. Диаметр основания 2 цилиндра 30 мм. Высота цилендрического отверстия 25мм. Основание 24мм. Сторона пр змаьического отверстия 10мм. Премичание: при нанесении размеров деталь рассматривать цельной.

Ответы

Автор ответа: grandflow

1

Ответ:

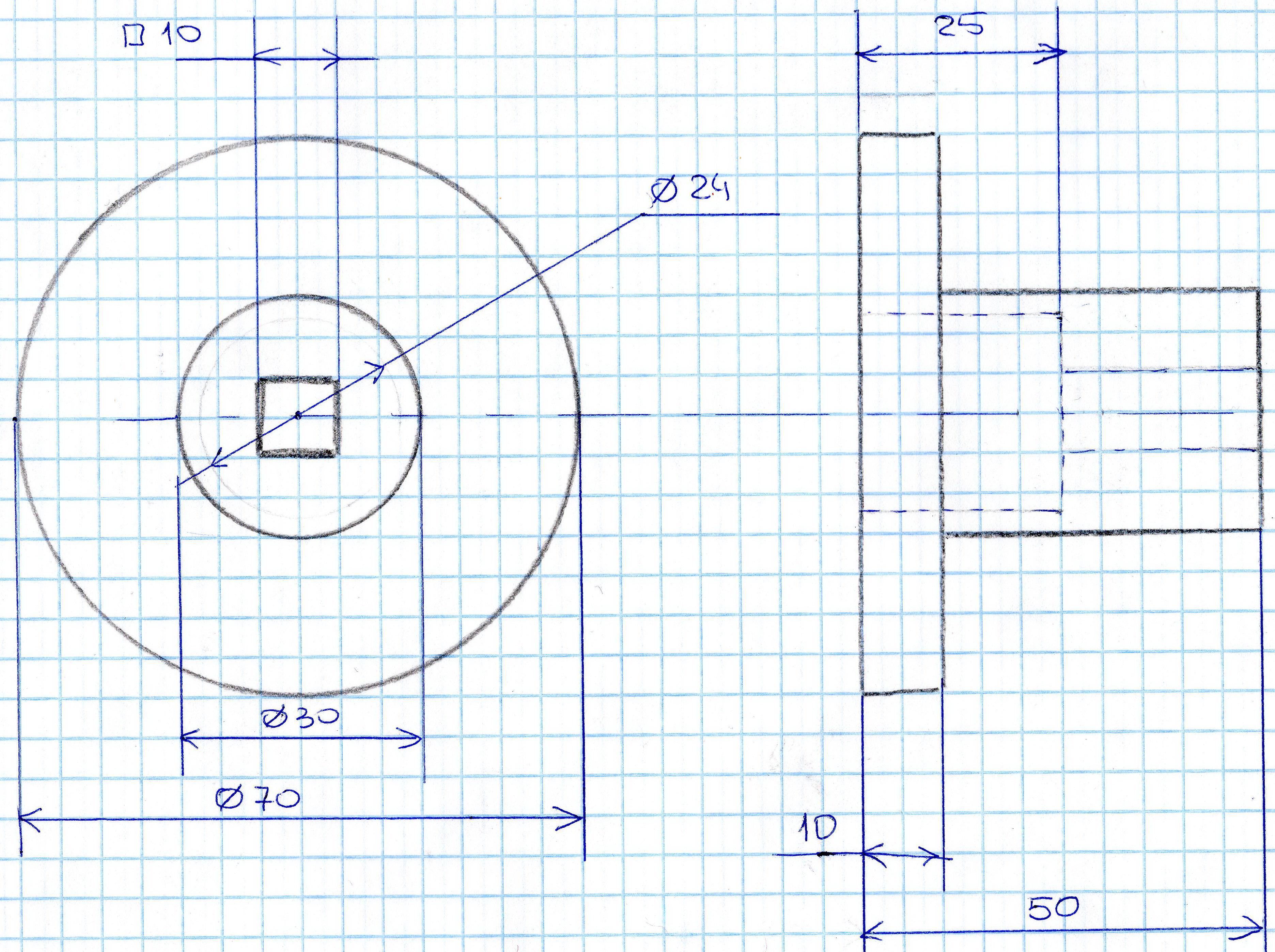

Чертеж во вложенной картинке.

Масштаб 1:1

Объяснение:

Приложения:
