Question

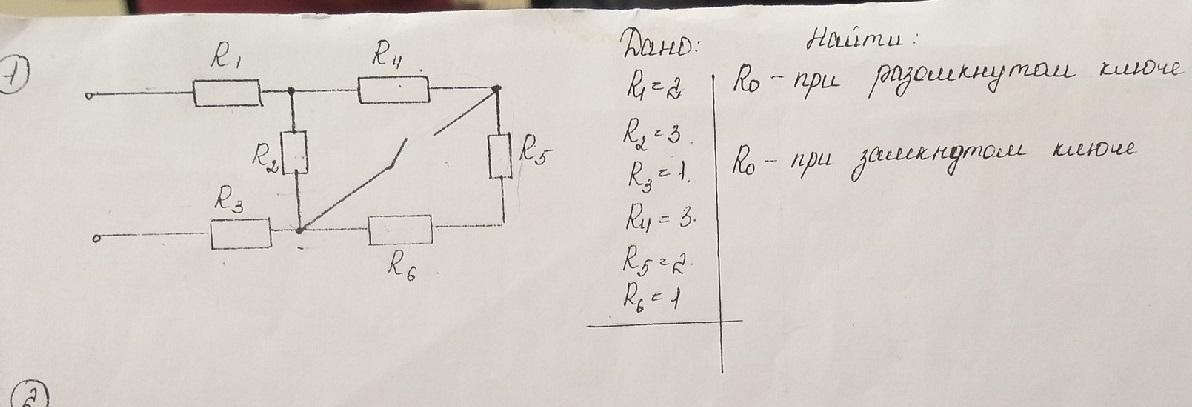

помогите решить буду очень благодарен

Answer 1

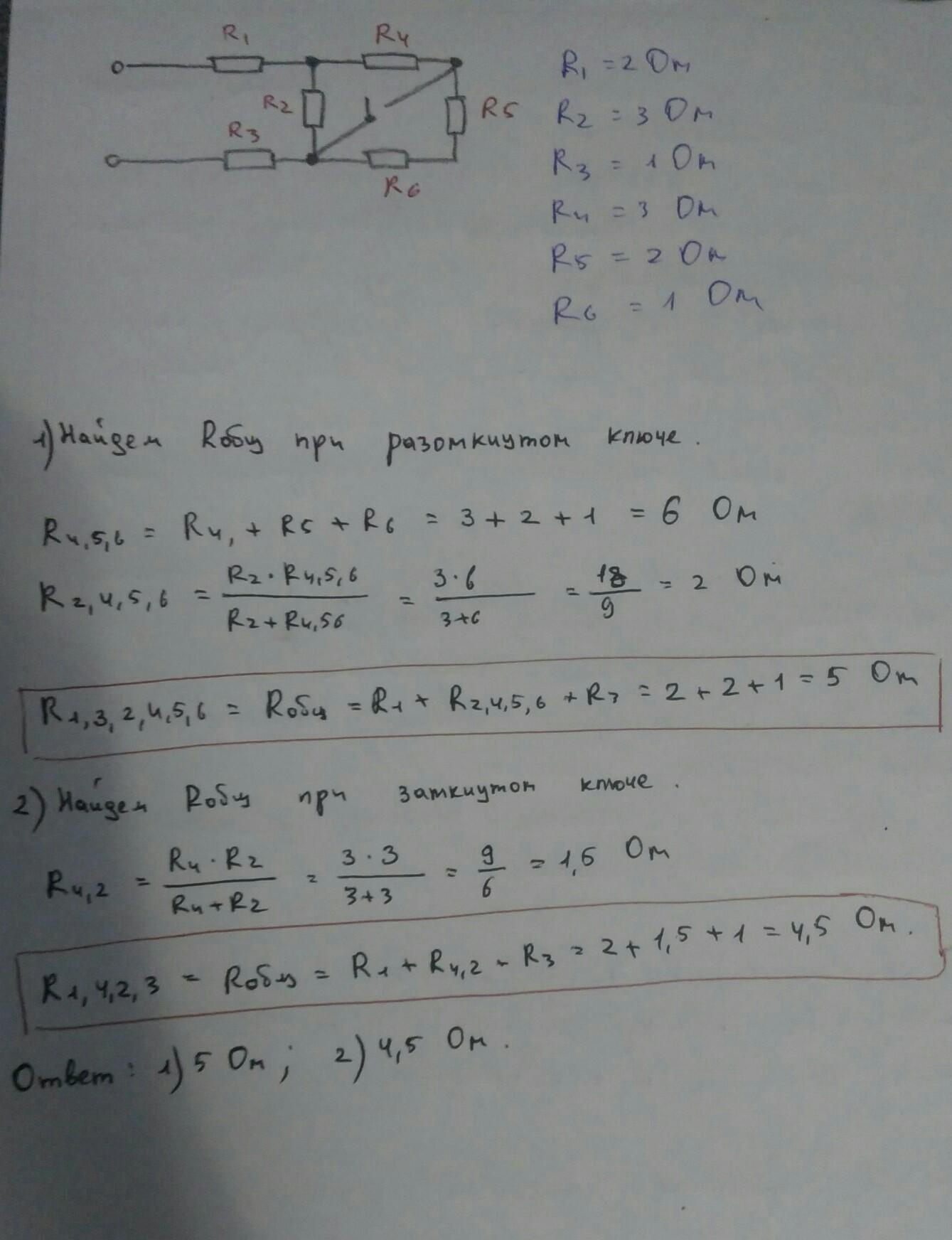

1). При разомкнутом ключе.

   R₄ R₅ R₆ соединены последовательно.

   R₄₅₆ = R₄+R₅+R₆ = 3+2+1 = 6 (Ом)

   Группа R₄₅₆ соединена параллельно с R₂.

   R₂₄₅₆ = R₂R₄₅₆/(R₂+R₄₅₆) = 3 · 6 : 9 = 2 (Ом)

   Резисторы R₁ и R₃ соединены с группой R₂₄₅₆ последовательно

   R₀ = R₁ + R₃ + R₂₄₅₆ = 2+1+2 = 5 (Ом)

2). При замкнутом ключе.

   Резисторы R₅ и R₆ из цепи выключаются и ток по ним течь не будет.

   Из оставшихся резисторов:

   R₂ и R₄ соединены параллельно.

   R₂₄ = R₂R₄/(R₂+R₄) = 3 · 3 : 6 = 1,5 (Ом)

   R₁ и R₃ с группой R₂₄ соединены последовательно.

   R₀ = R₁ + R₃ + R₂₄ = 2+1+1,5 = 4,5 (Ом)
