Question

Пожалуйста

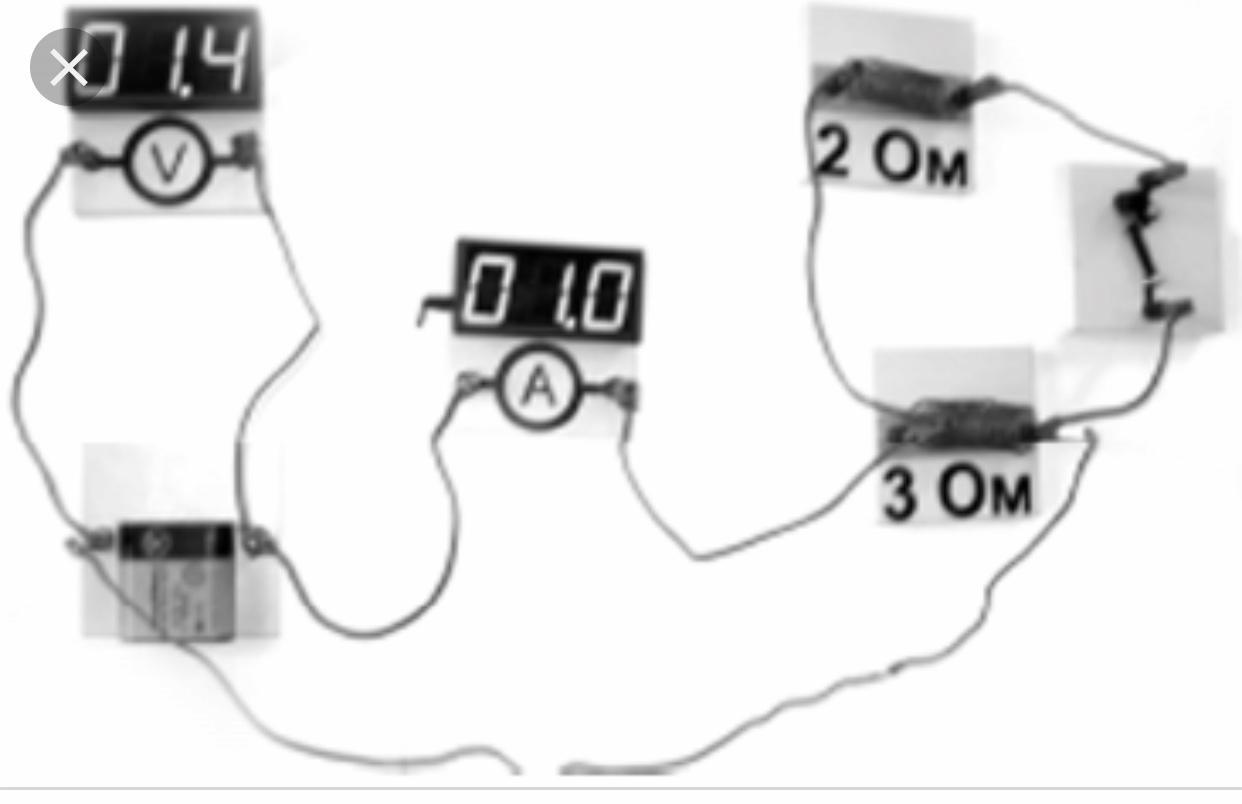

На рисунке приведена фотография электрической цепи. Начертите принципиальную схему этой цепи. Опираясь на законы постоянного тока, объясните, как должны изменяться (уменьшаться или увеличиваться) показания амперметра и вольтметра при размыкании ключа.

Answer 1

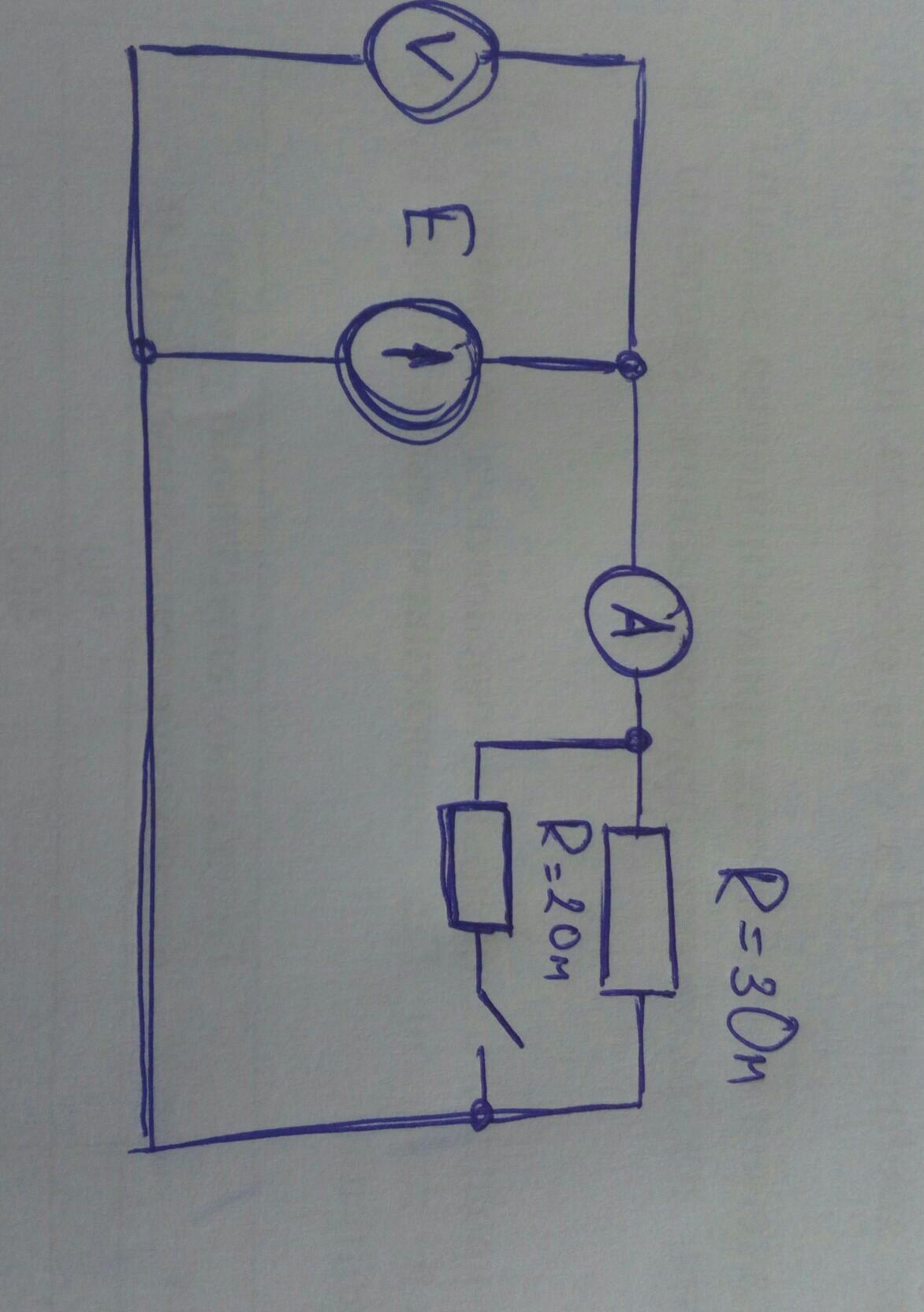

При размыкании ключа показания амперметра уменьшаются. Могу предложиьь объяснение с 2х точек зрения: 1) По закону о параллельном соединении общее сопротивление цепи увеличится, соответственно ток уменьшился. 2) Мы отключили часть нагрузки потребителя, соответственно ток уменьшился вследствие уменьшения потребления. Выберите из 2х, что больше вам подходит. Показания вольтметра увеличатся, так как при отключении ветви с ключом та составляющая напряжения, которая была приложена к ветви будет отсутствовать, за счет этого на источнике оно будет выше
