Question

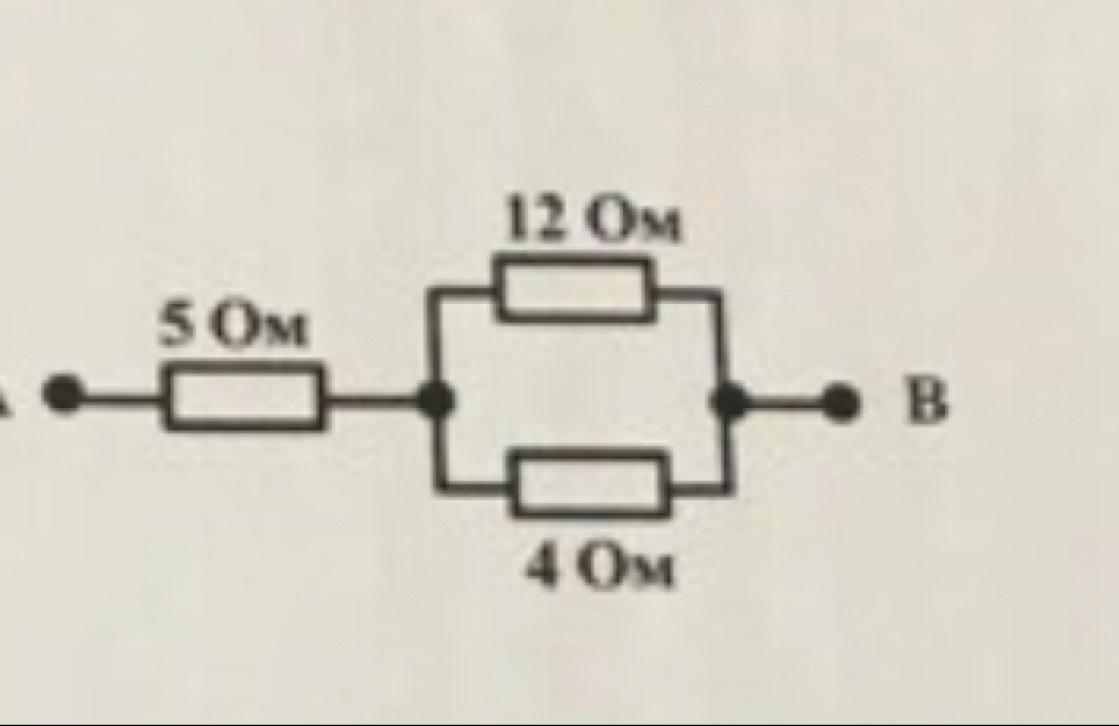

Определите сопротивление участка электрической цепи между точками A и B

Answer 1

Параллельно соединенные резисторы:

         R₂₃ = R₂R₃/(R₂+R₃) = 12 · 4 : (12 + 4) = 48 : 16 = 3 (Ом)

Общее сопротивление цепи:

         R = R₁ + R₂₃ = 5 + 3 = 8 (Ом)
