Question

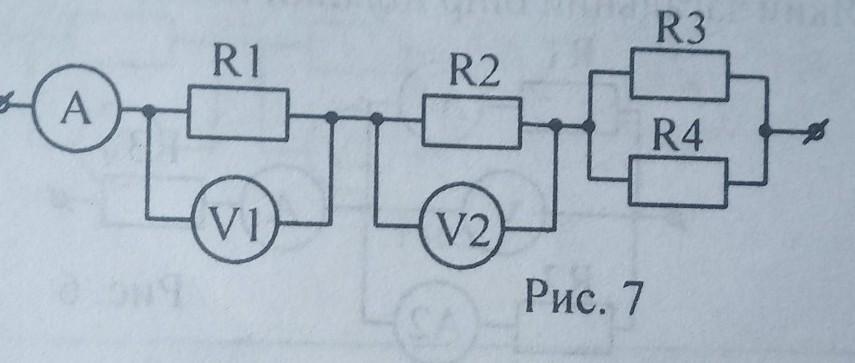

Вольтметр V2 показує 8 В. Які покази амперметра і вольтметра V1,Якщо опори резисторів R1= 6 Ом, R2= 2 Ом,R3=R4=8 Ом?Який опір усієї ділянки кола?​

Answer 1

I1=I2 так как последовательное соединение

I2 = U2/R2

U1 = I1*R1 = U2/R2 * R1 = 8/2 * 6= 24 В

Резисторы 1 и 2 соединены последовательно, а 3 и 4 - параллельно.

R34= R3*R4 / (R3+R4) = 8*8+(8+8) =4 Ом

R общ = R1 + R2 + R34 = 6+2+4=12 Ом

Ответ: U1=24 В; R общ = 12 Ом.
