Question

Найдите пожалуйста 3 вида от этого чертежа. Пожалуйста у нас графическая работа сейчас и в конце урока сдаём, поэтому сделайте побыстрее умоляяяюю!!! Даю тридцать баллов, но пожалуйста сделайте правильно

Answer 1

Ответ:

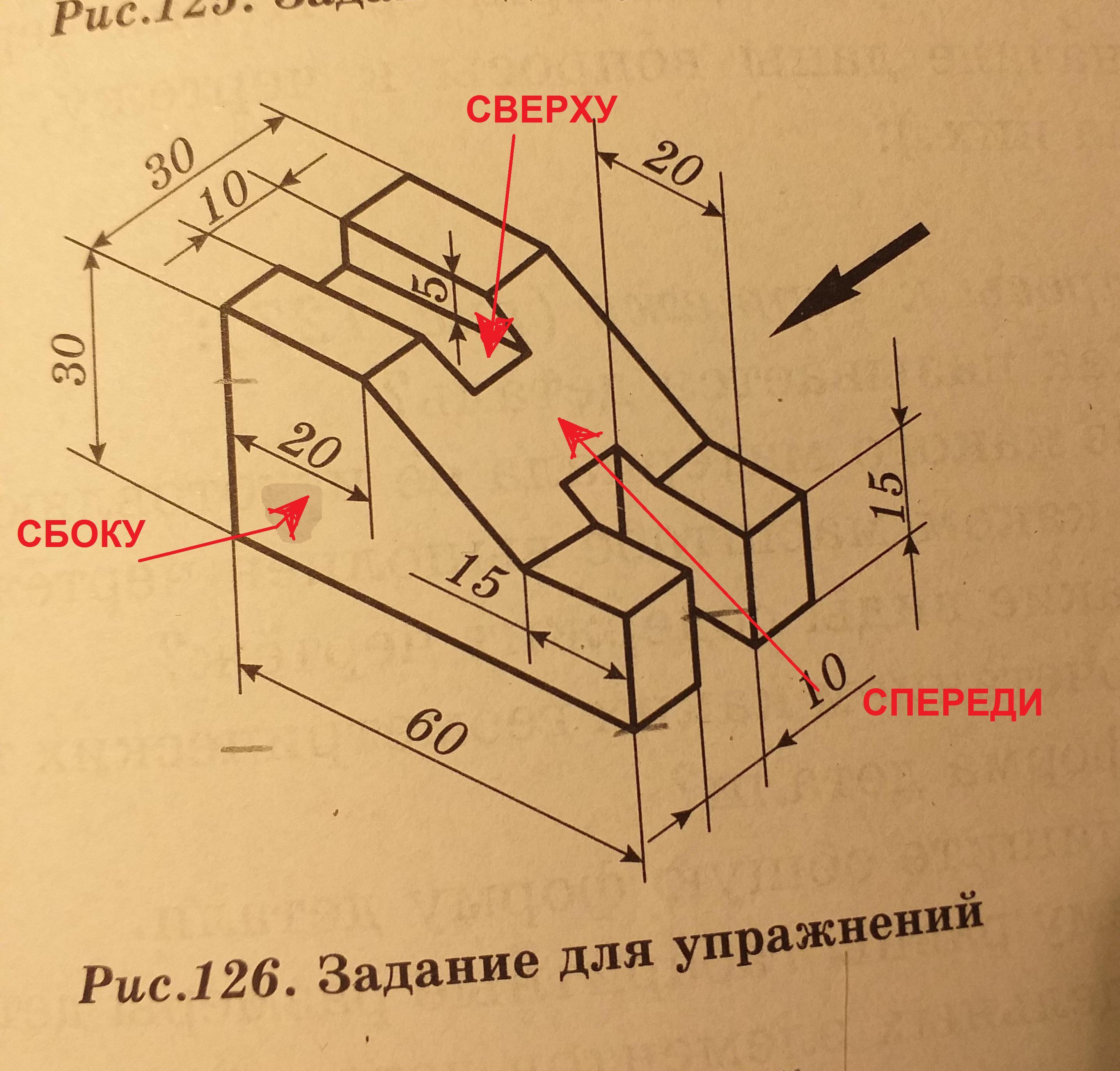

Изображение показано в изометрической проекции. Поэтому видом спереди будет являться та часть детали, которая расположена к зрителю смотри рисунок.

Объяснение:

Соответственно с левой стороны будет расположен вид сбоку. И вид сверху будет расположен в верхней части детали. На рисунке виды показаны стрелками.
