Question

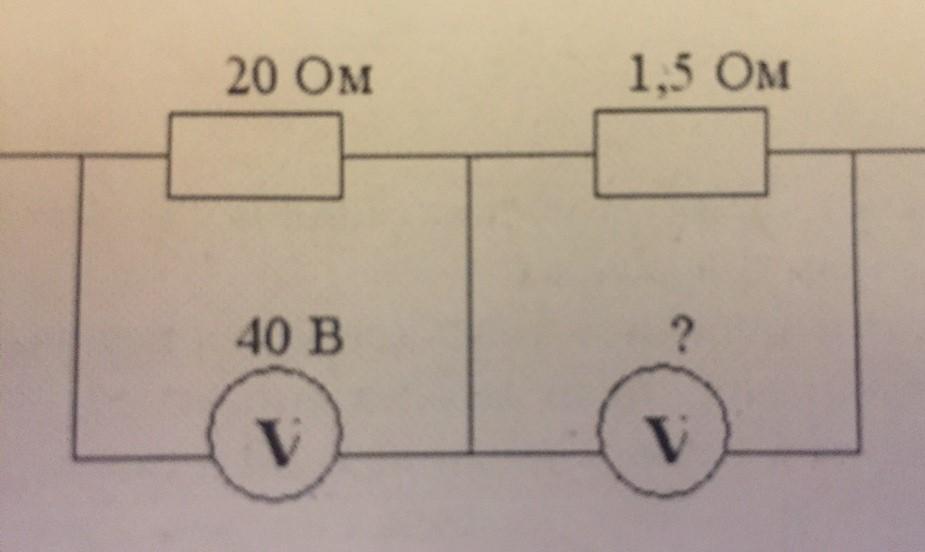

Что покажет вольтметр на схеме? 10б

Answer 1

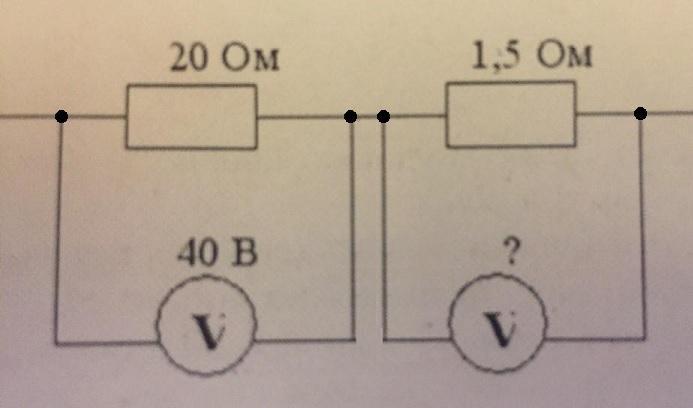

Заметим, что в цепи существует ПЕРЕМЫЧКА. Представим схему в виде: (см. добавленную схему)

Резисторы соединены ПОСЛЕДОВАТЕЛЬНО, поэтом ток через резисторы одинаковый.

I = U₁ / R₁ = 40 / 20 = 2 А

Значит, второй вольтметр покажет:

U₂ = I*R₂ = 2*1,5 = 3 В

Ответ: 3 вольта.
