Опишіть принцип дії штепсельного реостата за малюнком. Будь ласка!!!! Даю 40 балів!!!!!!!!!!!! Допоможіть!!!

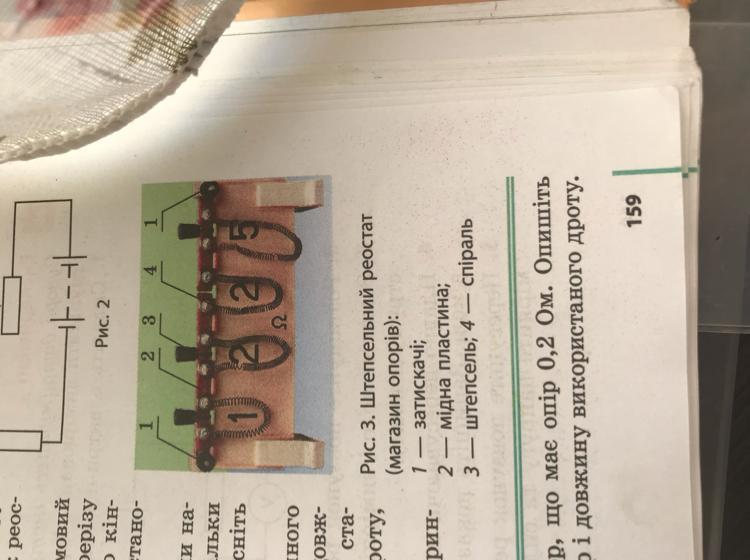

Answer 1

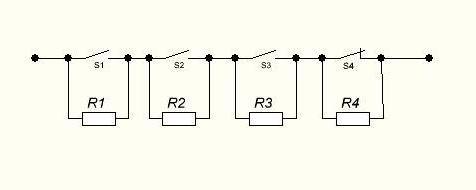

Нарисовал схему штепсельного реостата.

Если все выключатели замкнуты, то сопротивление реостата == нулю

Если все разомкнуты , то сопротивление реостата максимальное.

Если как на рисунке (4 выключатель замкнут, а остальные разомкнуты), то общее сопротивление реостата будет равняться сумме сопротивлений разомкнутых спиралей (R=R1+R2+R3) сопротивление R4 замкнуто на коротко.

Вместо выключателей могут служить замыкатели (как на рисунке). То есть две пластинки если между ними воткнуть третью, то цепь замкнется и в данном случае данное (замкнутое) сопротивление не будет учитываться.
