Question

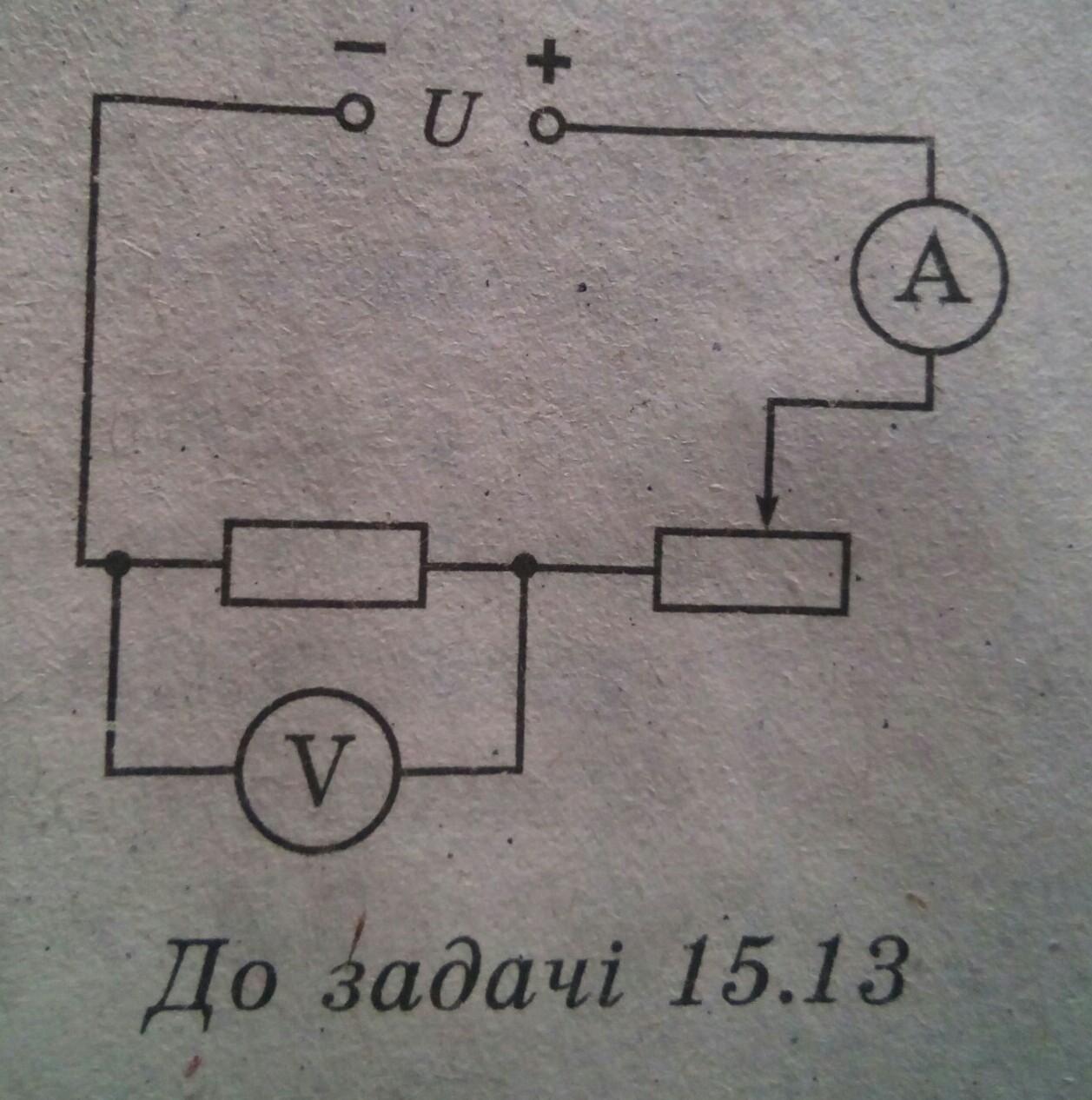

як зміняться показання амперметра та вольтметра(див.рисунок),якщо ковзний контакт реостата перемістити з крайнього правого положення в крайнє ліве?​

Answer 1

При переміщенні повзунка реостату з крайнього правого в крайнє ліве положення, його опір буде спрямовуватися до нуля. Відповідно до цього, загальний опір кола буде зменшуватися і струм, який протікає в колі, буде збільшуватися (стрілка амперметра буде відхилятися в сторону більшого значення). Вольтметр, який показує рівень падіння напруги на постійному резисторі буде також збільшувати свої покази і при досягненні повзунка реостату крайнього лівого положення (що буде відповідати опору 0 Ом) покаже значення напруги U
