Question

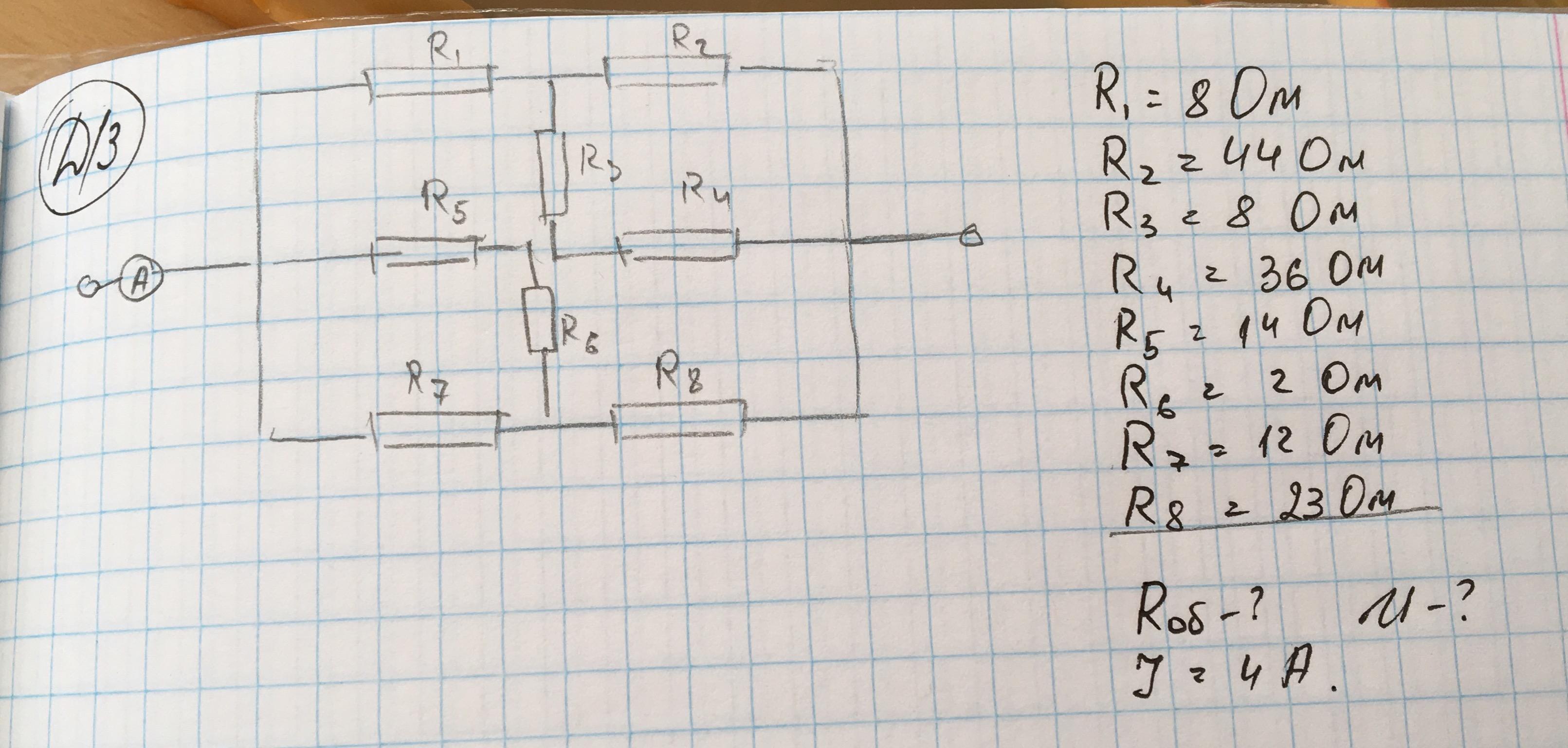

Помогите пожалуйста решить задачу по физике.

Answer 1

найдем эквиваленты сопротивлений

r34=R3+R4=8+36=44 Ома

r34=R2=44 Ом

r234=R2/2=44/2=22 Ом

r1234=r234+R1=22+8=30 Ом

r56=R5+R6=14+2=16 Ом

r567=R7*r56/(R7+r56)=12*16/(12+16)==7 Ом

r5678=r567+R8=23+7=30 Ом

r5678=r1234=30 Ом

Общее сопротивление

Rob=r1234/2=30/2=15 Ом

Общее напряжение

U=Rob*I=15*4=60 Вольт
