Question

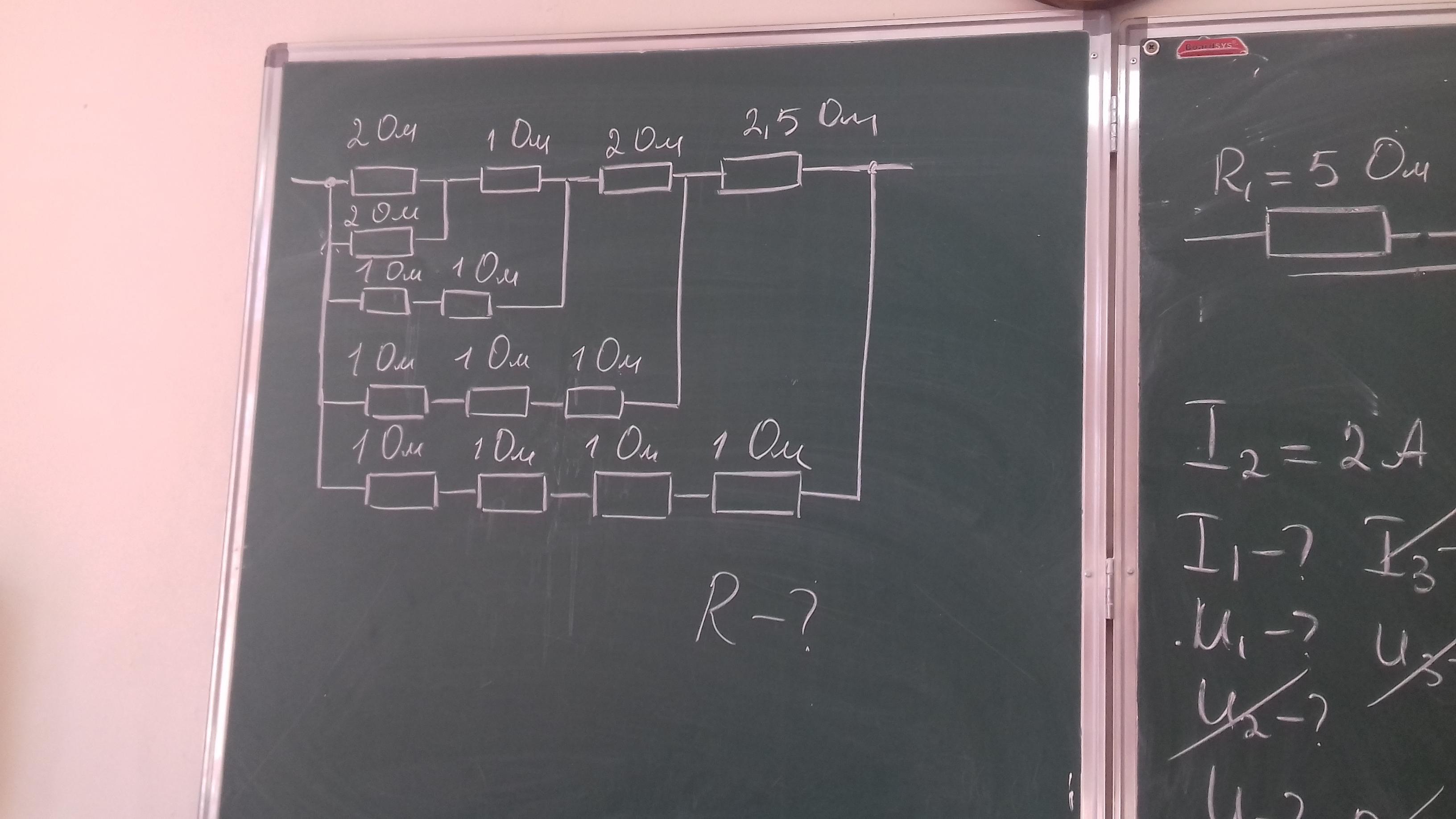

за ответ 15 баллов. физика 8 класс на фото все написано. спасибо заранее:))

Answer 1

слева направо заменяем цепочки параллельно включенных резисторов эквивалентным резистором:

R'=2*2/(2+2)=1 Ом

R''=(1+1)*(1+1)/(1+1+1+1)=4/4= 1 Ом

R'''=(1+2)*(1+1+1)/(1+2+1+1+1)=3*3/6=1,5 Ом

R''''=(1,5+2,5)*(1+1+1+1)/(1,5+2,5+1+1+1+1)=4*4/8=2 Ом
