Question

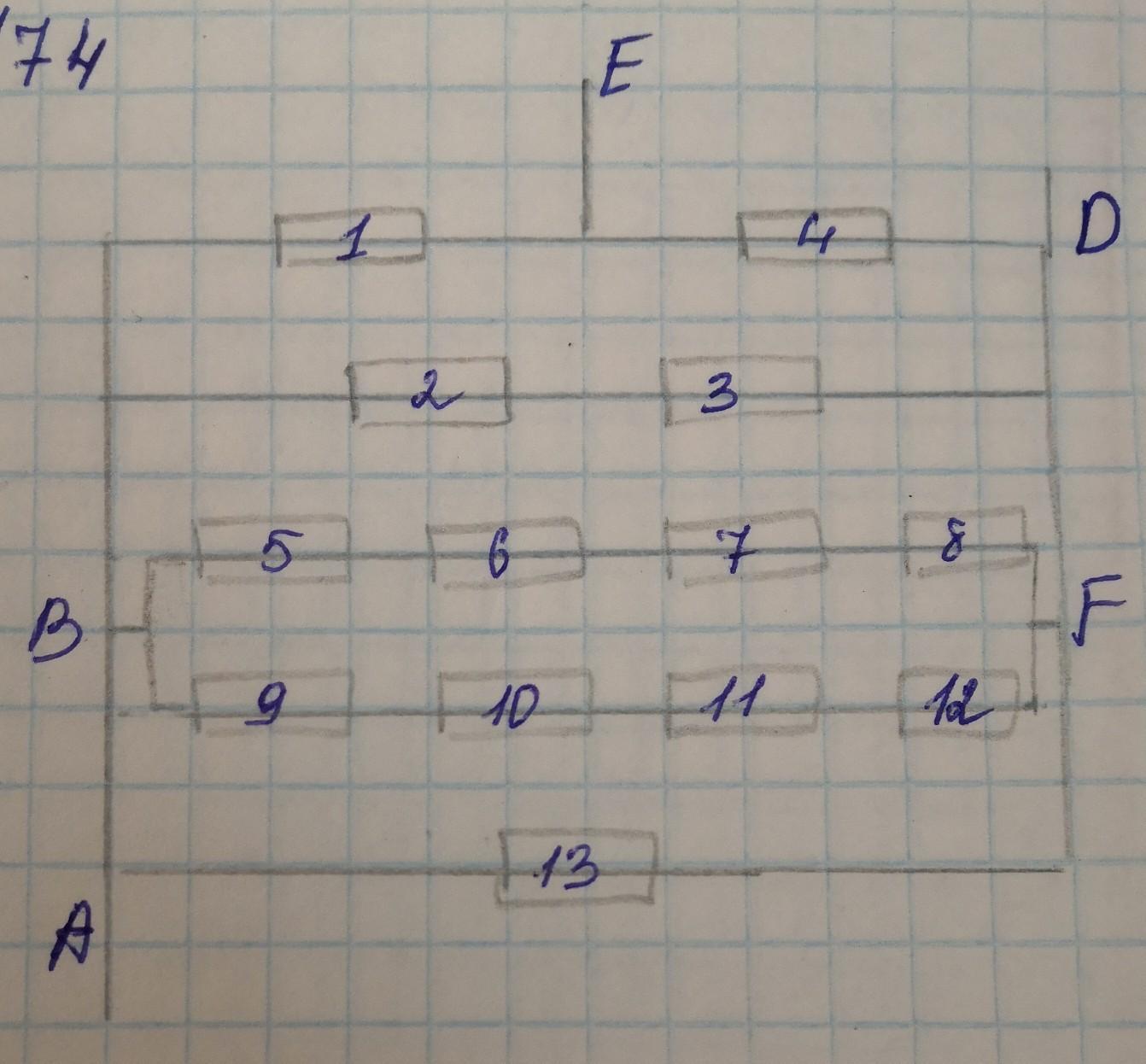

найти общее сопротивление заданного участка цепи, если сопротивление каждого резистора = 1 Ом. ​

Answer 1

Соединение смешанное. Но в нём имеется ещё одно паралельное соединение.

Паралельное соединение нужно, чтобы уменьшить сопротивление в цепи

Сопротивление при паралельном соединении R=R1·R2/R1+R2

Сопротивление между B F= R1=R5+R6+R7+R8=4 Ом

R2=R9+R10+R11+R12=4 Ом

R( между B F)= 4·4/4+4=2 Ом

R(общ)= 5·5·2·13/5+5+2+13=26 Ом
