Question

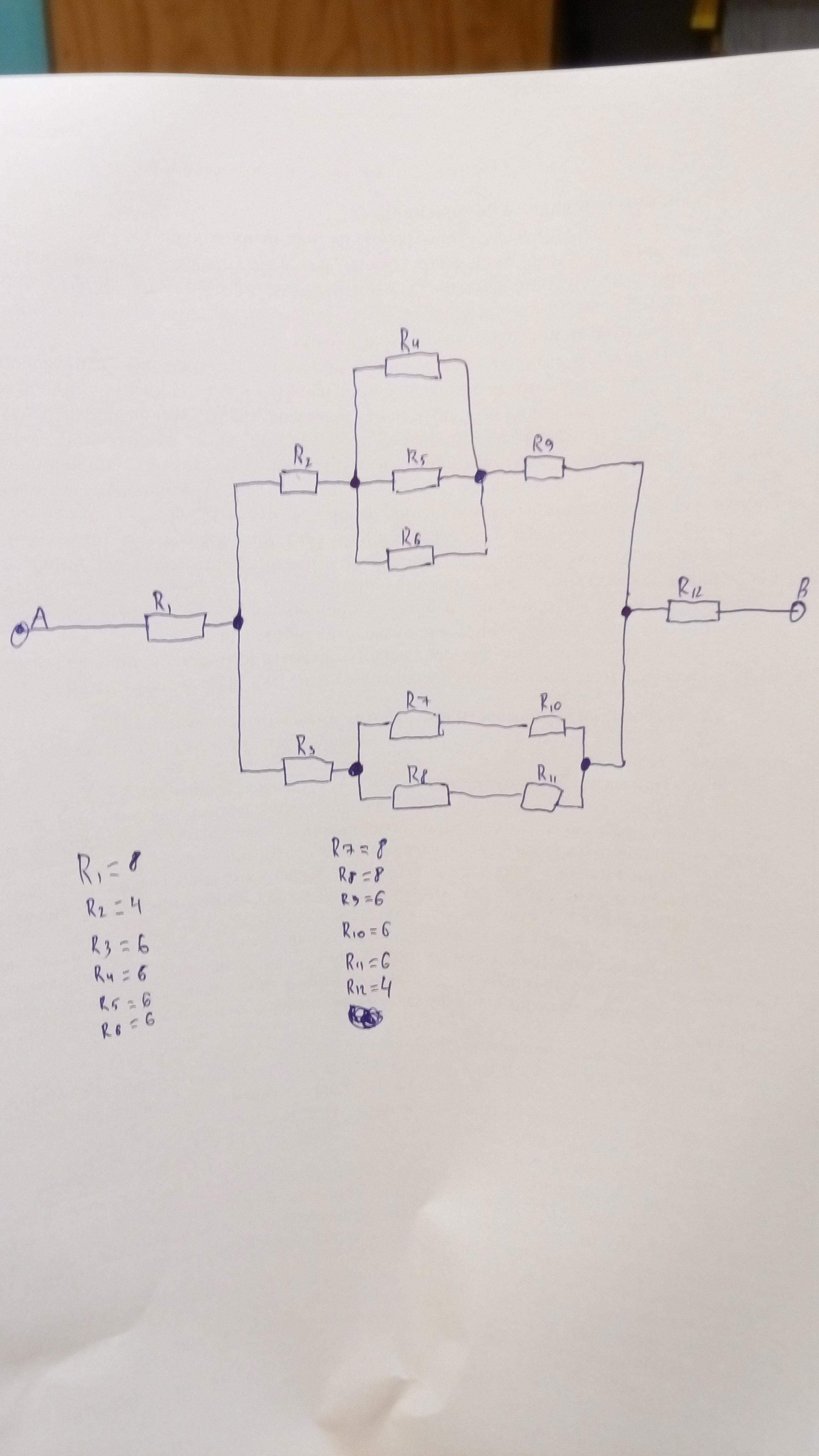

Определите общее сопротивление в схеме.

Answer 1

Здесь мы имеем смешанное соединение , по ф-ле паралельного соединения R=1/ 1R1+1/R2+1/R3 найдём общее сопр.R4,5,6.

Ссумируйте R7+R10, R8+R11 , найдите паралельное соединение R=R7,10 * R8,11/R7,10+R8,11  и т.д
