Question

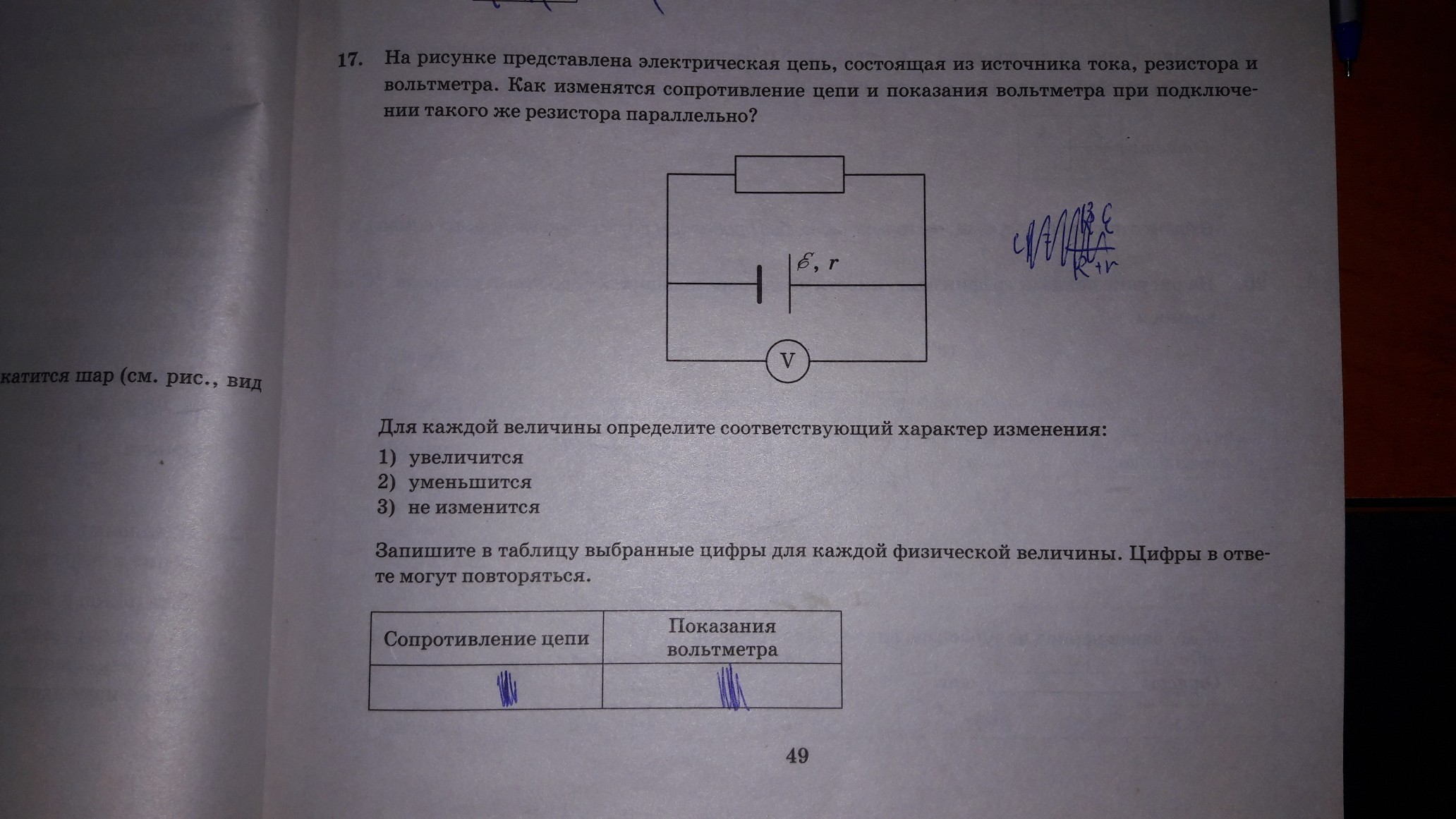

помогите пожалуйста решить номер ​

Answer 1

При подключении дополнительного сопротивления параллельно уже имеющемуся в цепи:

сопротивление цепи уменьшится,

ток через источник питания увеличится,

напряжение на источнике питания:



               $\displaystyle \tt U_{R}=\frac{\varepsilon\cdot R_{1}}{R_{1}+r}$

Так как при подключении второго резистора параллельно первому общее сопротивление цепи R уменьшается, то при подключении резистора, равного по номиналу первому:

              $\displaystyle \tt R=\frac{R_{1}^{2}}{2R_{1}}=\frac{R_{1}}{2}\\\\\\U_{1}=\frac{\varepsilon\cdot R_{1}}{2\cdot\bigg(\dfrac{R_{1}}{2}+r\bigg)}=\frac{\varepsilon\cdot R_{1}}{R_{1}+2r}$

Очевидно, что U₁ < U, следовательно, показания вольтметра уменьшатся.

Так как напряжение на первом резисторе упадет, то уменьшится и ток, протекающий через него.
