Question

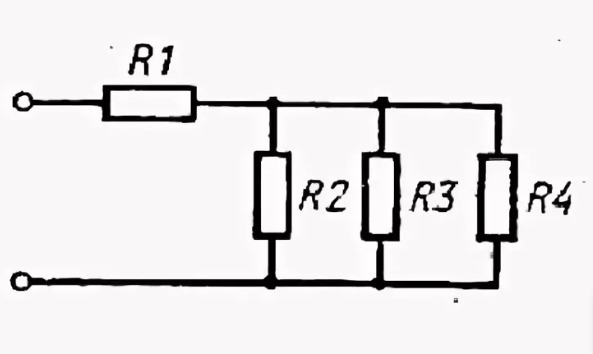

Рассчитайте общее сопротивление электрической цепи, изображенной на рисунке ,
если R1=1 Ом, R2=R3=R4=3 Ом.

Answer 1

1/R(2,3,4)=1/R1+1/R2+1/R3 =1/3+1/3+1/3=1

R(2,3,4)=1

R(1,2,3,4)=R1+R(2,3,4)=1+1=2

Ответ: 2Ом
