Question

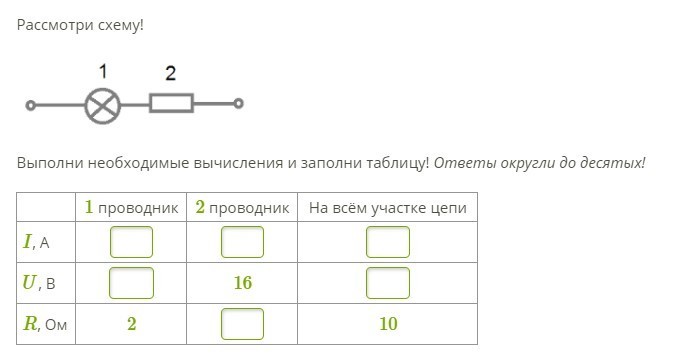

Помогите по физике даю 30 баллов

Answer 1

На фотографии последовательное соединение проводников

3) Общее сопротивление = сумма отдельных сопротивлений

на 1 проводнике 2 Ом, значит на 2 проводнике 10-2=8 Ом

1) Сила тока при последовательном соединении равна во всех частях цепи. Сила тока на 2 проводнике по закону Ома = $\dfrac{U}{R}=\dfrac{16}{8} =2$ Ампера

Значит и на 1 проводнике и во всей цепи тоже 2 Ампера

2) Напряжение на 1 проводнике по закону Ома = IR = 2*2=4В

Общее напряжение = сумма напряжений на каждом участке

Значит общее сопротивление = 4+16=20В

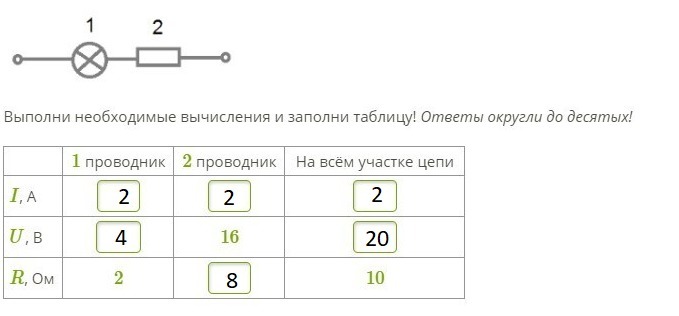

Таблицу прикрепил
