Question

Задали провести анализ отдельных газовых процессов. Сам-то я в физике вообще не шарю. Может кто-то знает,как это решить и что с этим делать.

Answer 1

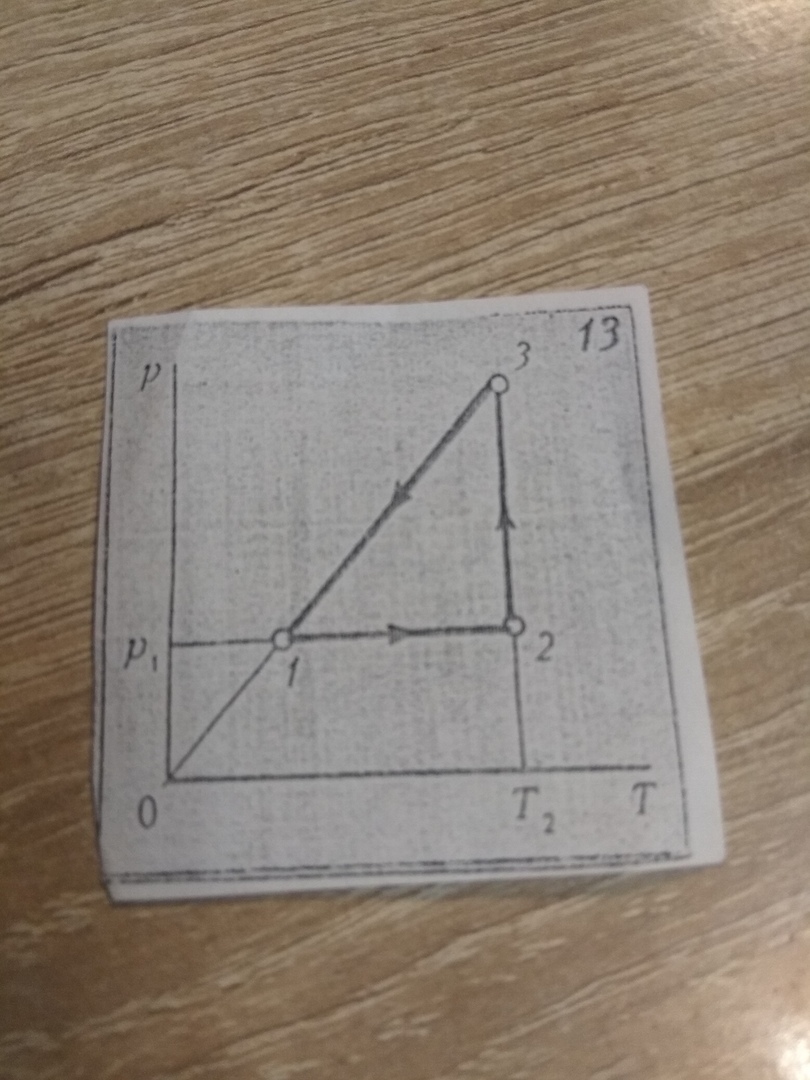

По такому графику можно лишь назвать виды происходящих с идеальным газом процессов.

Вспомним уравнение Клапейрона-Менделеева:

$pV=\nu RT$ (#)

Оно пригодится для анализа соотв. участков.

Процесс 1 - 2 происходит при постоянном давлении, притом температура газа увеличивается, а с ней (из #) и объем.

2 - 3 происходит при постоянной температуре, давление растет, следовательно объем уменьшается (опять же, из #)

3 - 1 показывает линейную зависимость между T и p (оба уменьшаются), поэтому из # заключаем что процесс происходит при постоянном объеме.
