Question

помогите пожалуйста!!!!!!!!!!!!!!!!!Определите сопротивление цепи, если сопротивление каждого резистора 2 Ом

Answer 1

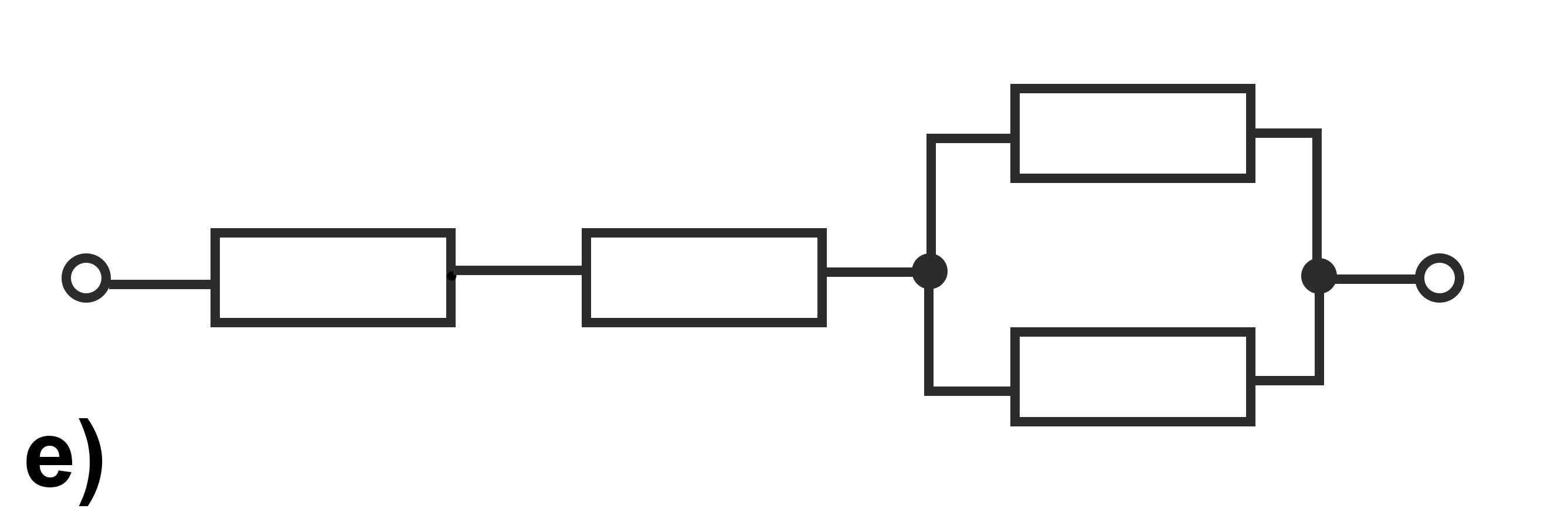

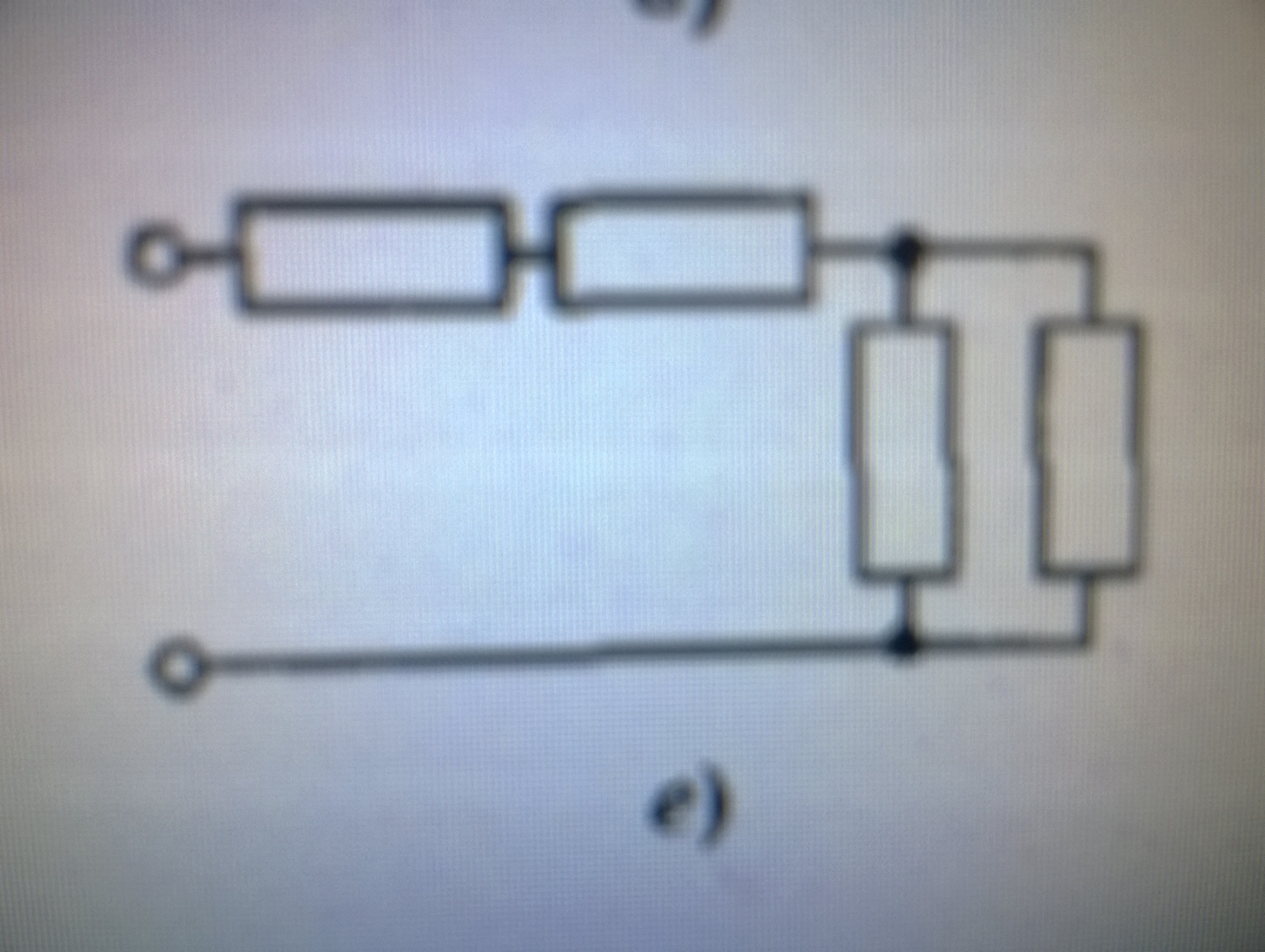

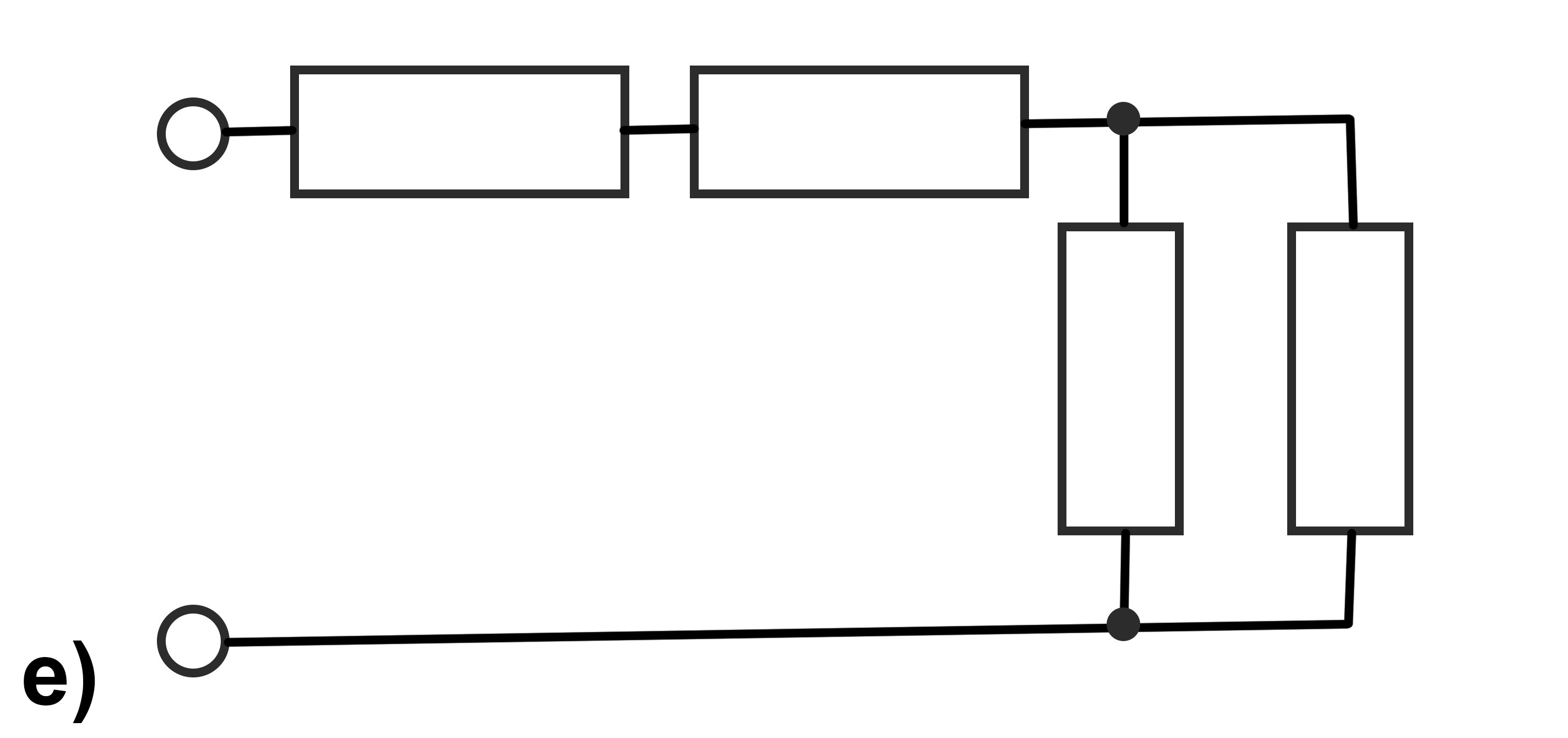

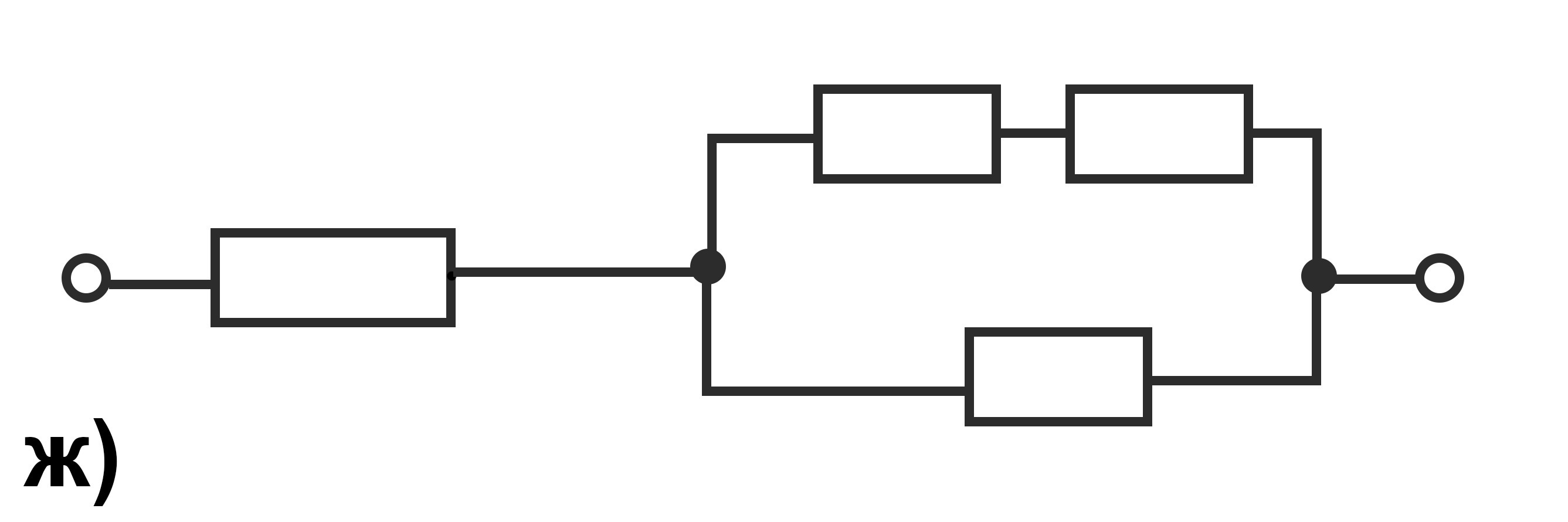

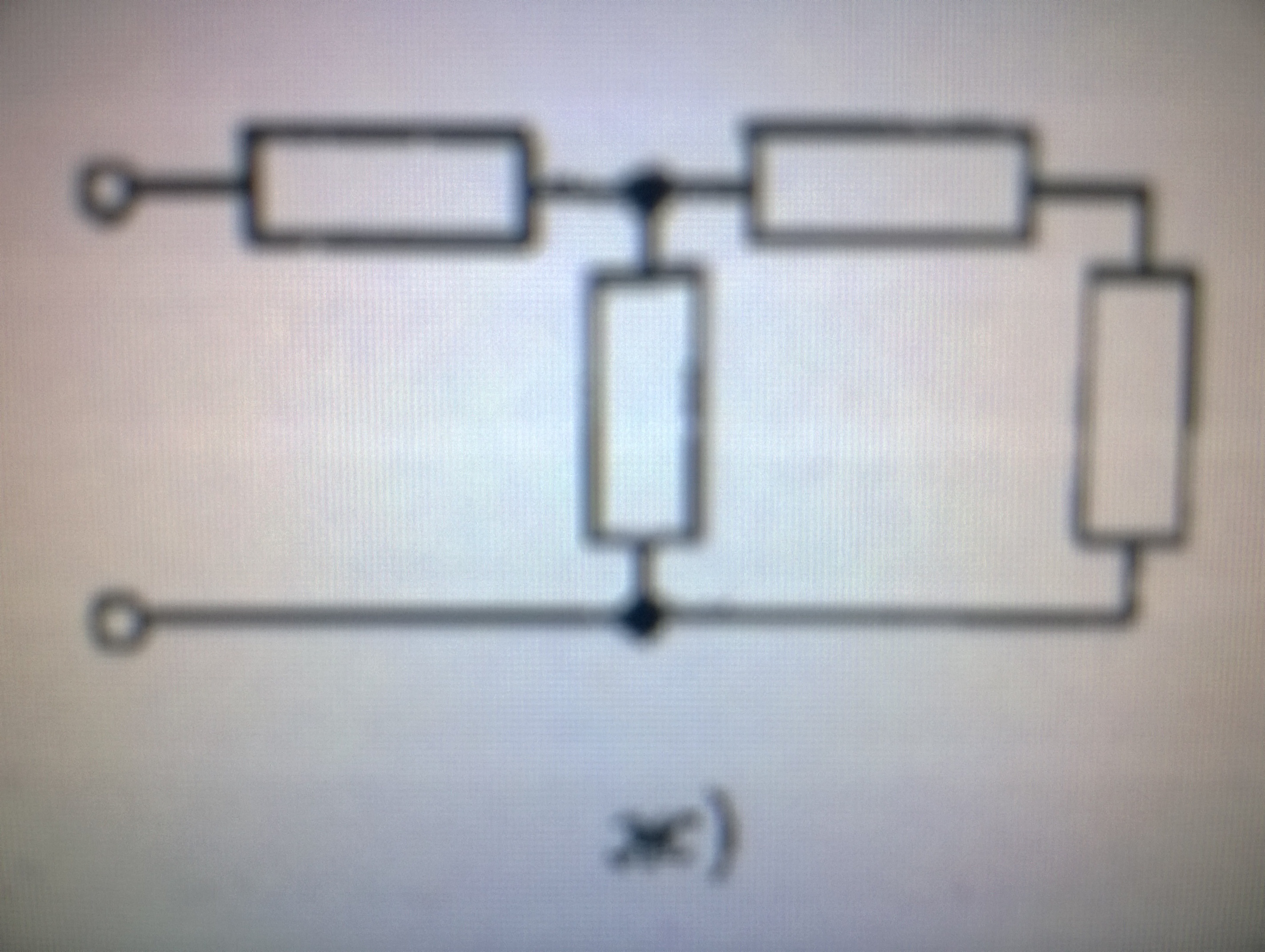

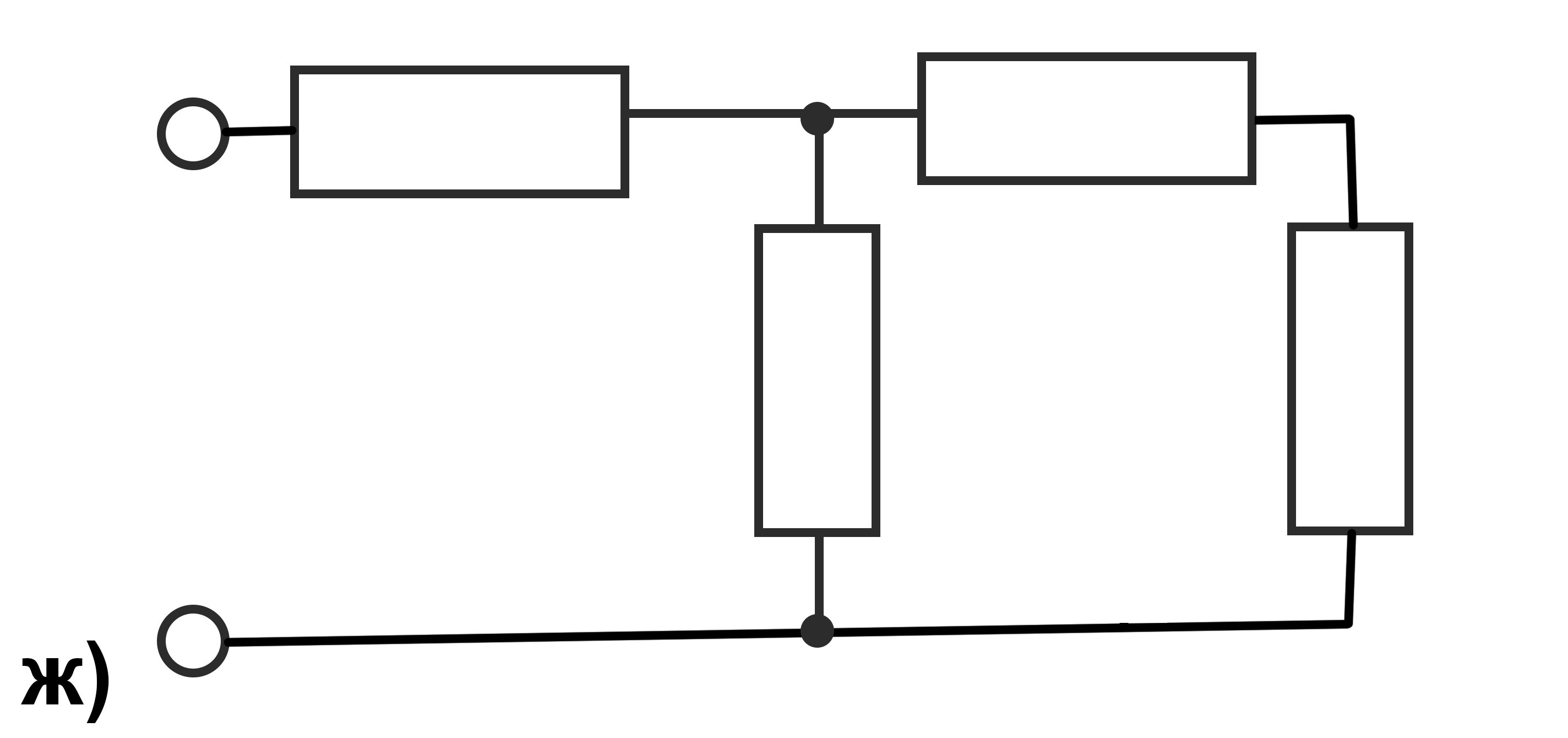

Перерисуем в более понятные для нас схемы (в прикреплённых файлах).

$R_{o}$ - общее сопротивление

е) $R_{o} =R_{1} +R_{2} +R_{34}$

$R_{34} = \frac{R_{3} \cdot R_{4} }{R_{3} +R_{4} } = \frac{2\cdot 2}{2+2} = 1$ Ом

$R_{o} =2+2+1=5$ Ом

Ответ: 5 Ом

ж) $R_{o} =R_{1} +R_{234}$

$R_{234} = \frac{(R_{2}+R_{3}) \cdot R_{4} }{R_{2}+R_{3} +R_{4} } = \frac{(2+2)\cdot 2}{2+2+2} = \frac{8}{6} \approx 1,3$ Ом

$R_{o} =2 +1,3 =3,3$ Ом

Ответ: 3,3 Ом
