Question

Черчение. Помогите срочно!!!

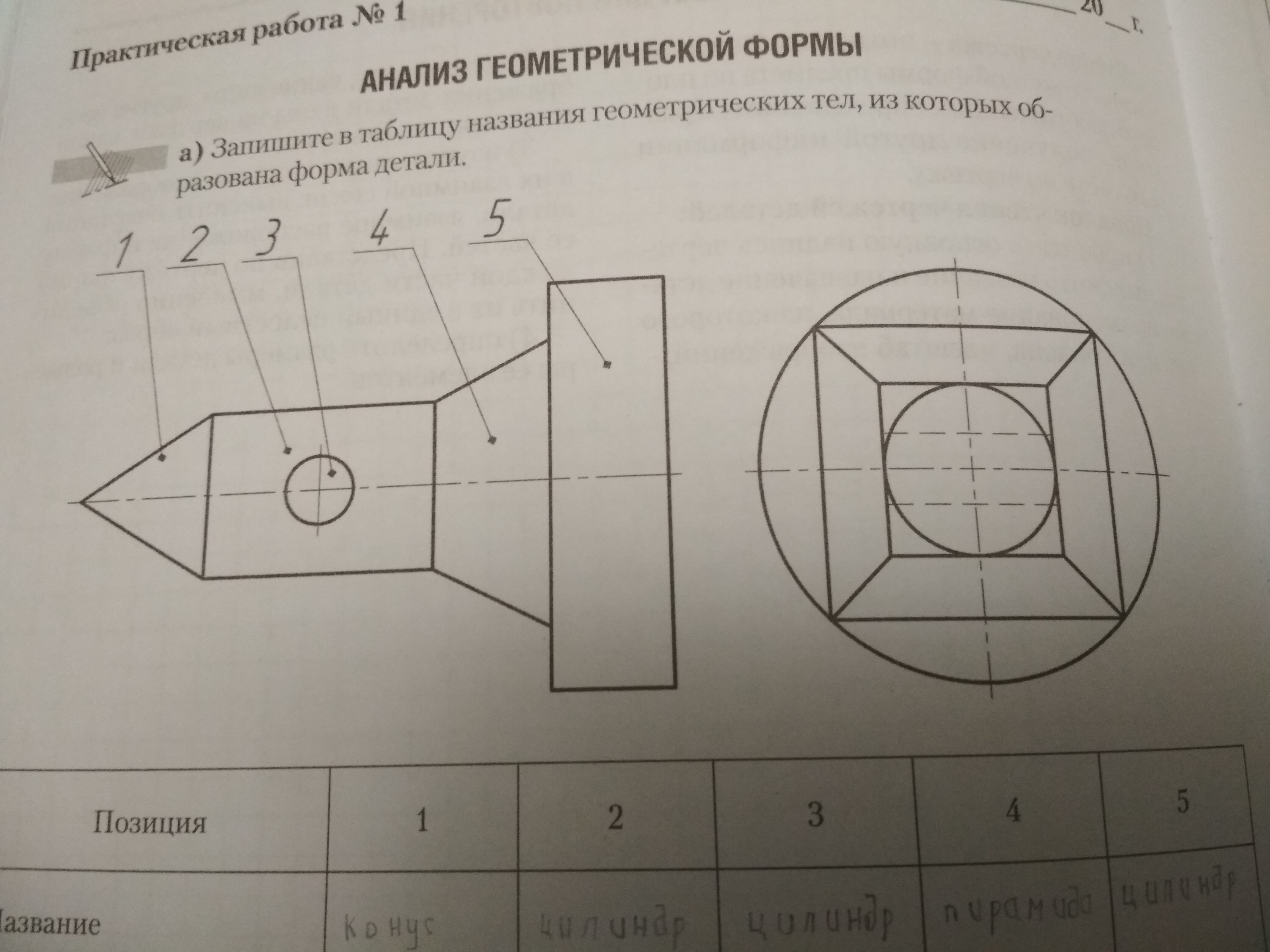

Answer 1

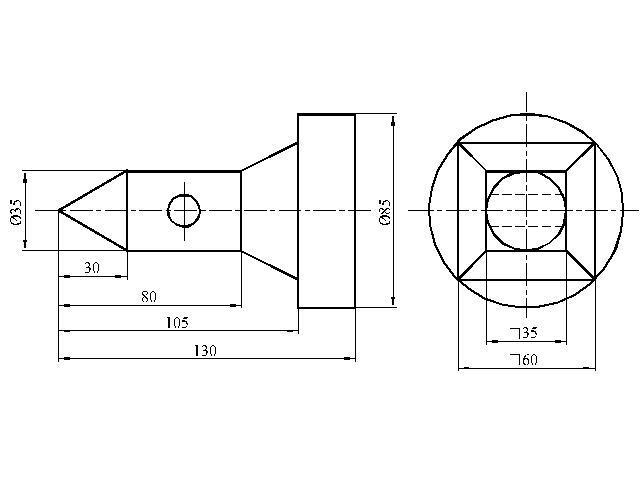

На первом чертеже указала по каким размерам я чертила. По-хорошему нужно было замерить в задании линейкой.

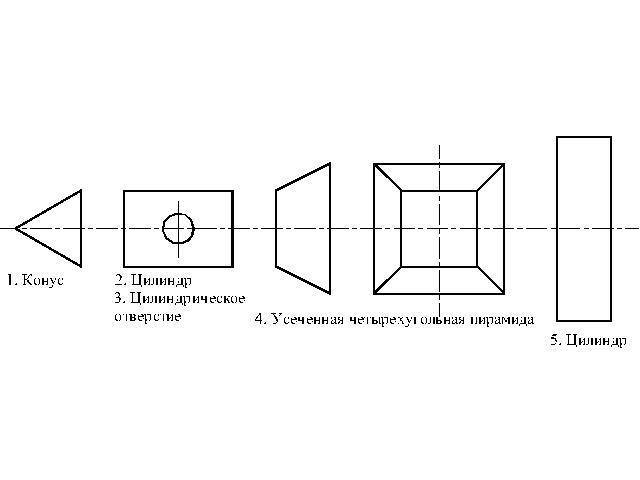

На втором чертеже - разделила на составляющие. Вид слева начертила только для усеченной пирамиды, т.к. для других вид слева - окружность.

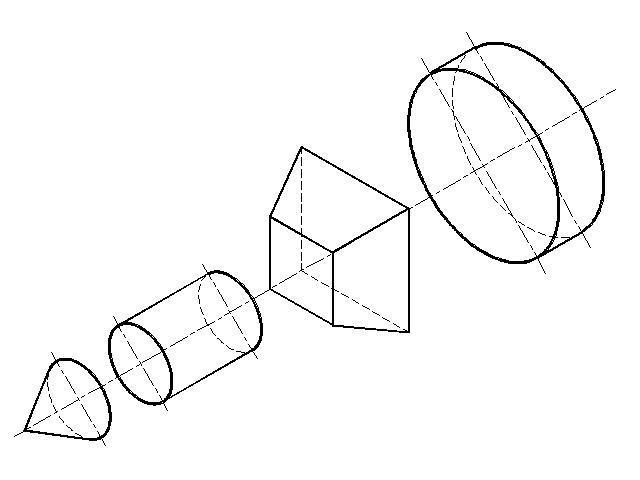

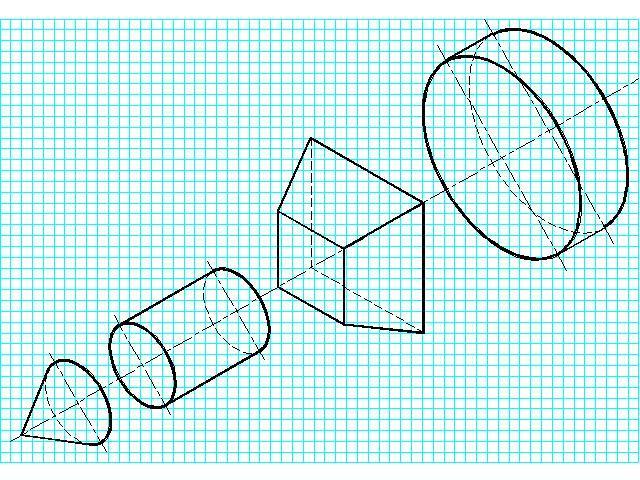

Третий и четвертый - технический рисунок частей детали.

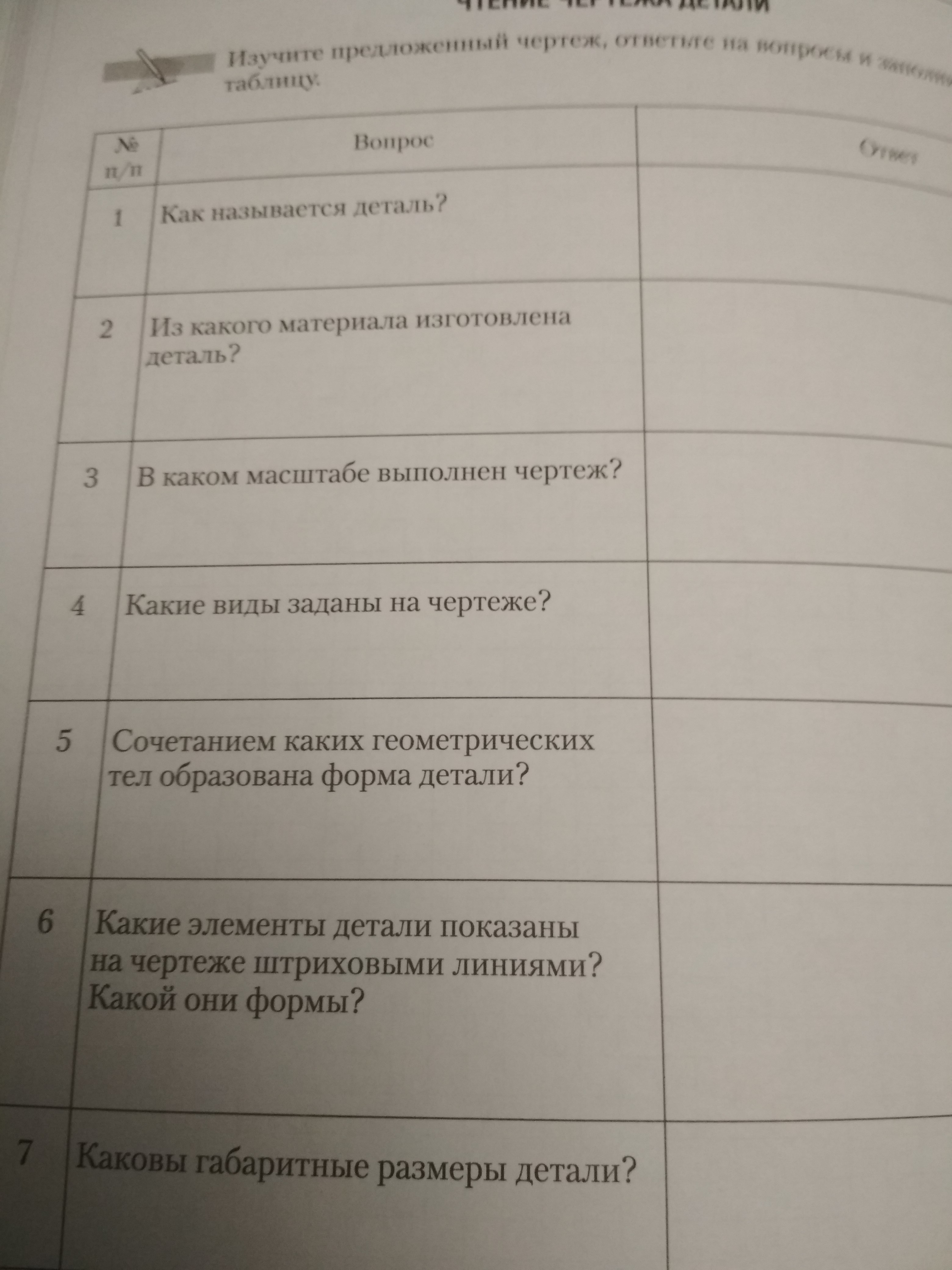

На вопросы ответить сложно, т.к. лист с заданием распечатан не полностью, возможно, там указано название и материал детали.

Материал, быстрее всего - сталь

Я выполнила чертеж в масштабе 1:1

Названия см. на втором чертеже.

Штриховой линией на виде слева указано отверстие цилиндрической формы.

Габариты на моем чертеже:  длина = 130 мм, ширина и высота равняются  диаметру 85 мм.
