Question

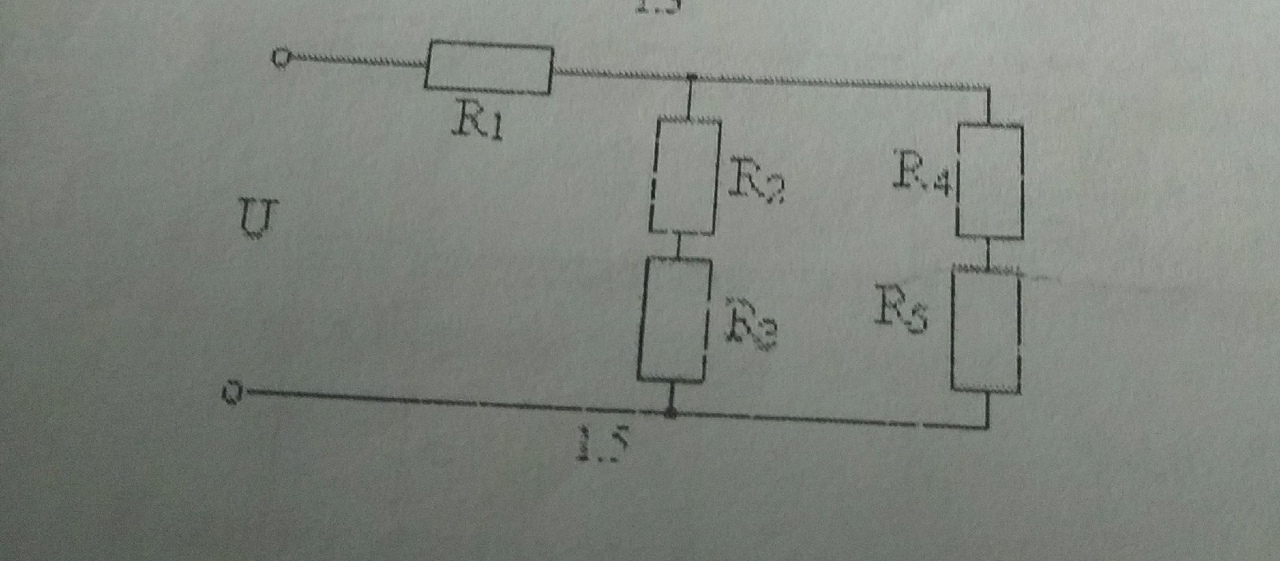

от источника постоянного тока получает питание цепь смешанного включения резисторов R1-5. Напряжение приложенное к цепи - U. Определить:
1)Эквивалентное сопротивление цепи
2)Величины токов в резисторах и всей цепи
U-110
R1-15 , R2 - 6 R3 -0 R4-0 R5-8

Answer 1

R2, R3, R4, R5 - в параллельном соединении, причём, R5, R4 между собой в последовательном и также R2, R2 - в последовательном между собой.

Так как R3=0 то Rобщее1=6Ом,также

Rобщее2=8Ом, так как R4=0

Roбщее3(между параллельными резисторами) = Ro1*Ro2/Ro1+Ro2

Ro3=3,43Oм,

Ro3 и R1 последовательны => Ro=Ro3+R1=3,43Ом+15Ом=18,43Ом
