Question

Помогите пж с черчением! На каком рисунке изображена диметрическая, а на каком изометрический проекция?

Answer 1

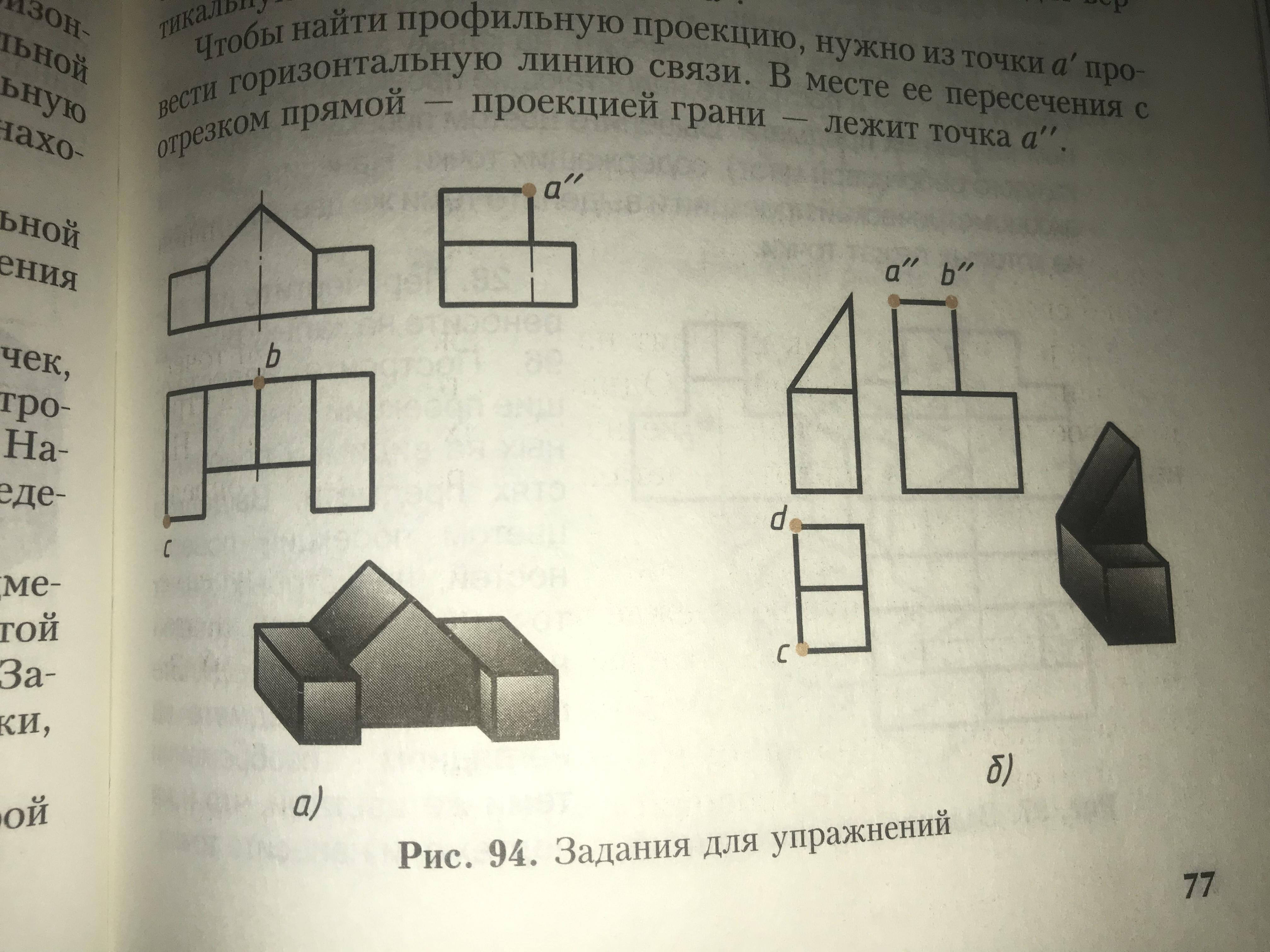

На первом рисунке изображена изометрическая проекция. Оси такой проекции расположены под углами 120° между собой. На такой проекции размеры по осям откладываются такие как есть. На втором и третьем рисунках даны изображения во фронтальной диметрической проекции. Само слово фронтальная говорит о том, что на изображении достаточно точно показывается вид спереди, не искажая размеры. Диметрия означает два измерения, дело в том, что по оси Y и параллельной ей линиям рамеры объектов уменьшаются в два раза. По осям X и Z такие, какие есть, а по Y уменьшенные в два раза.
