Question

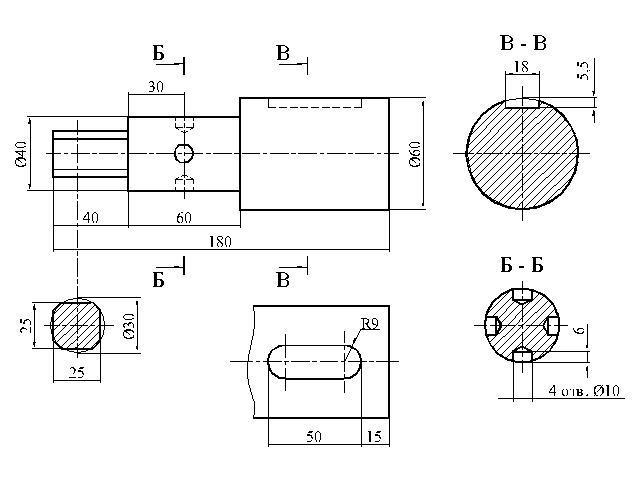

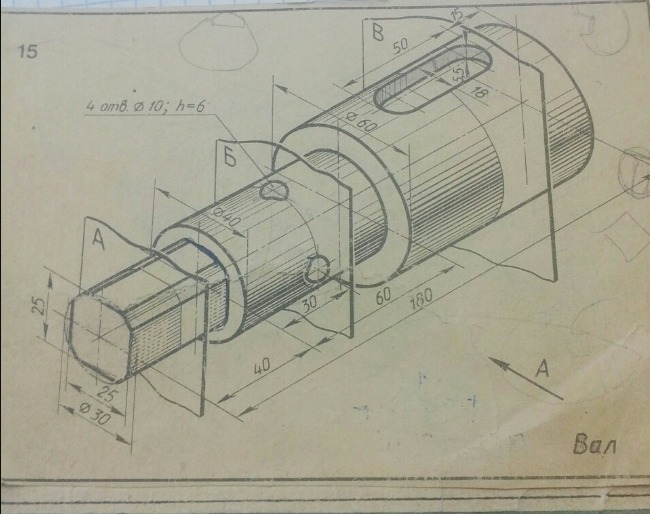

Ребята, помогите, пожалуйста. Начертить главный вид вала,взяв направление взгляда по стрелке А.Выполнить три сечения.Сечение А расположить на продолжении следа секущей плоскости : сечение плоскостью Б- на свободном месте чертежа : сечение плоскостью В - а проекционной связи. Оформить местные разрезы.
P.s Пожалуйста

Answer 1

++++++++++++++++++++++++++++++++++++++++
