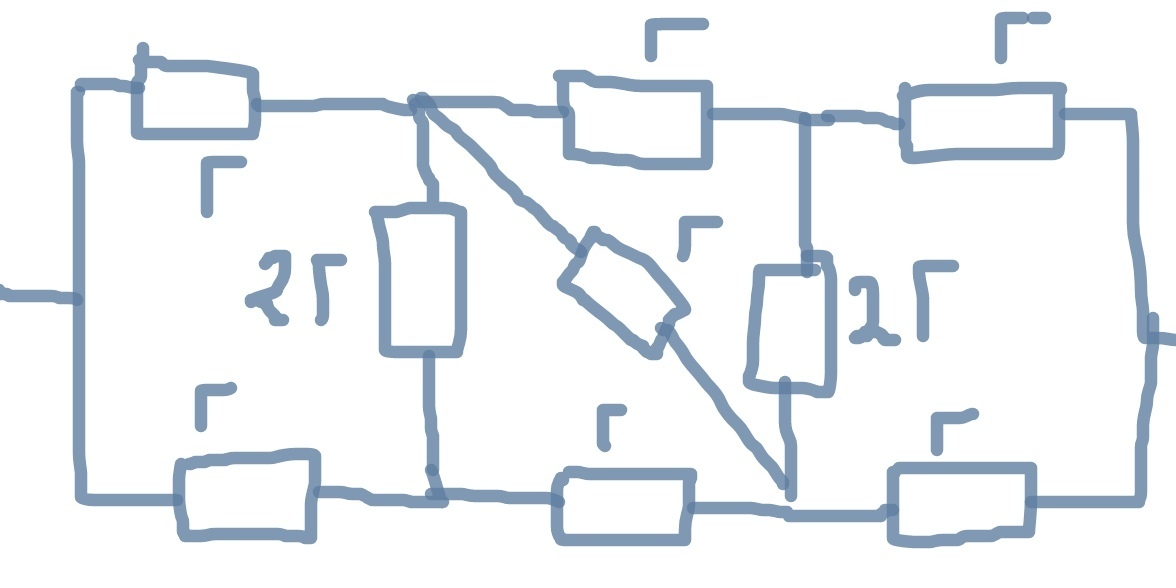

Найти сопротивление данной электрической цепи. Значения
сопротивлений элементов цепи приведены на рисунке.
Приложения:
maximov34:
Что такое "Г" и "2Г"?
Это r -сопротивление.
2Г это 2, умноженное на r?
Да.
а значения для "Г" или для "2Г" нет?
Нет.
я как понял, нужно найти общее сопротивление?
Да.
нужно использовать эквивалентные преобразования
Ответы
Автор ответа:
3

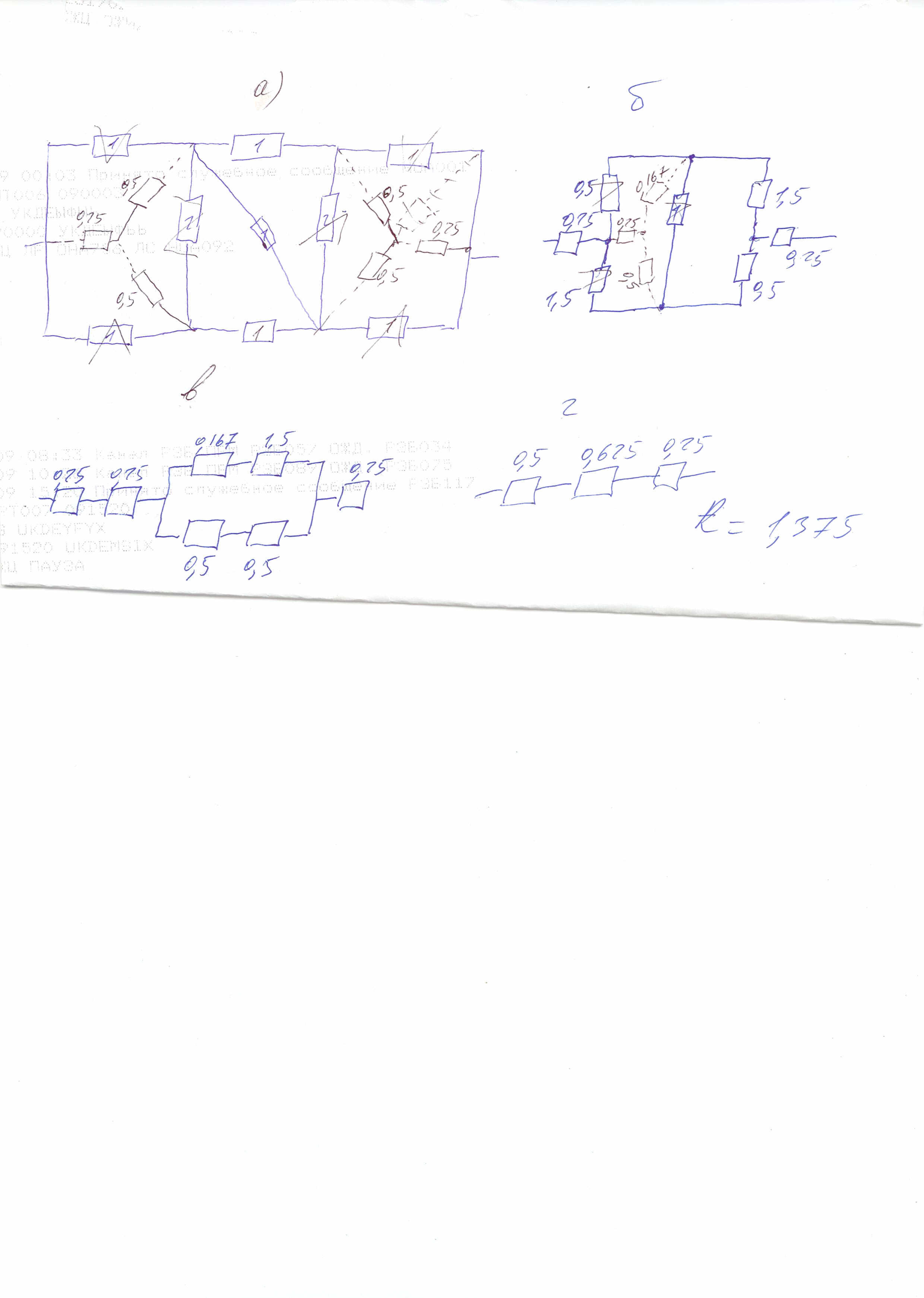

После трех преобразований треугольника в звезду а),б),в) получаем параллельные и последовательные цепи смотри рисунок.
Общее сопротивление цепи
R=1.375Г
Приложения:
