Question

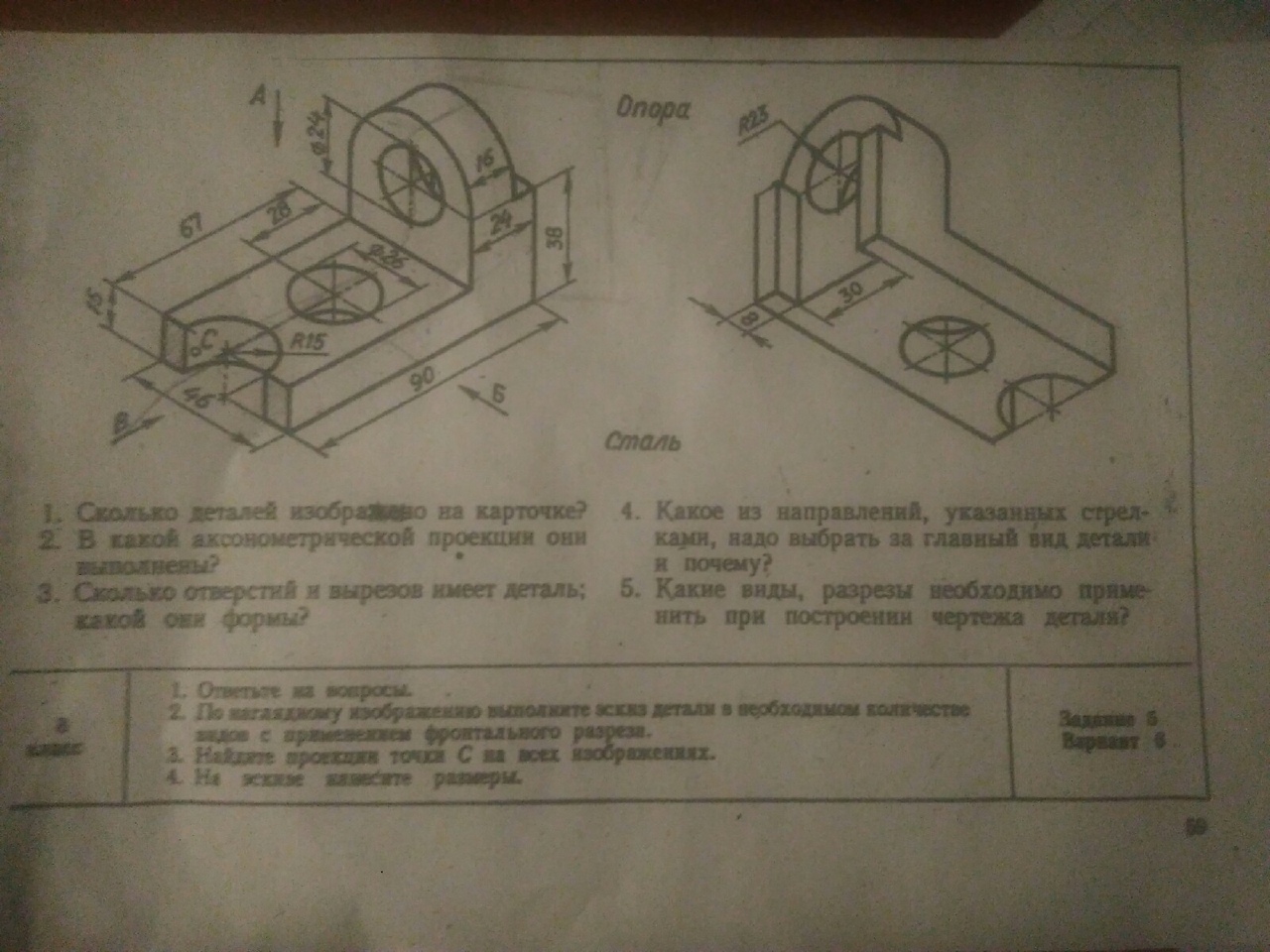

чертёж Опора 9 класс сталь задание 5 вариант 6

Answer 1

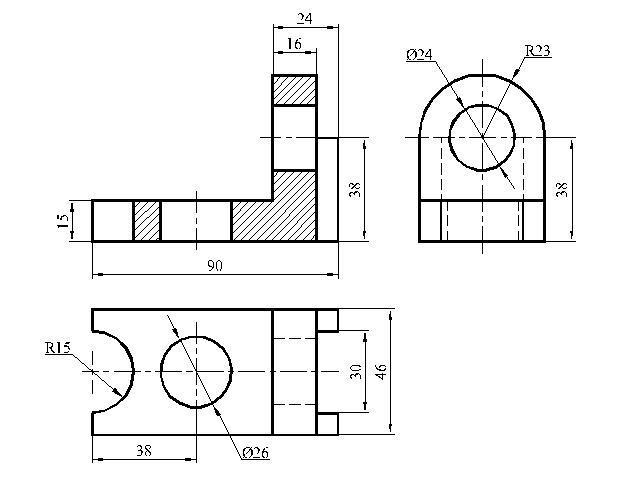

1. Одна деталь "Опора"

2. Прямоугольная изометрия

3. Два отверстия, диаметрами 24 мм и 26 мм и один вырез R15 мм

Не знаю можно ли считать вырезом прямоугольной формы с размерами 30 мм х 38 мм

4. Б - главный вид, А - вид сверху, В - вид слева

5. Фронтальный разрез (вид спереди)
