Question

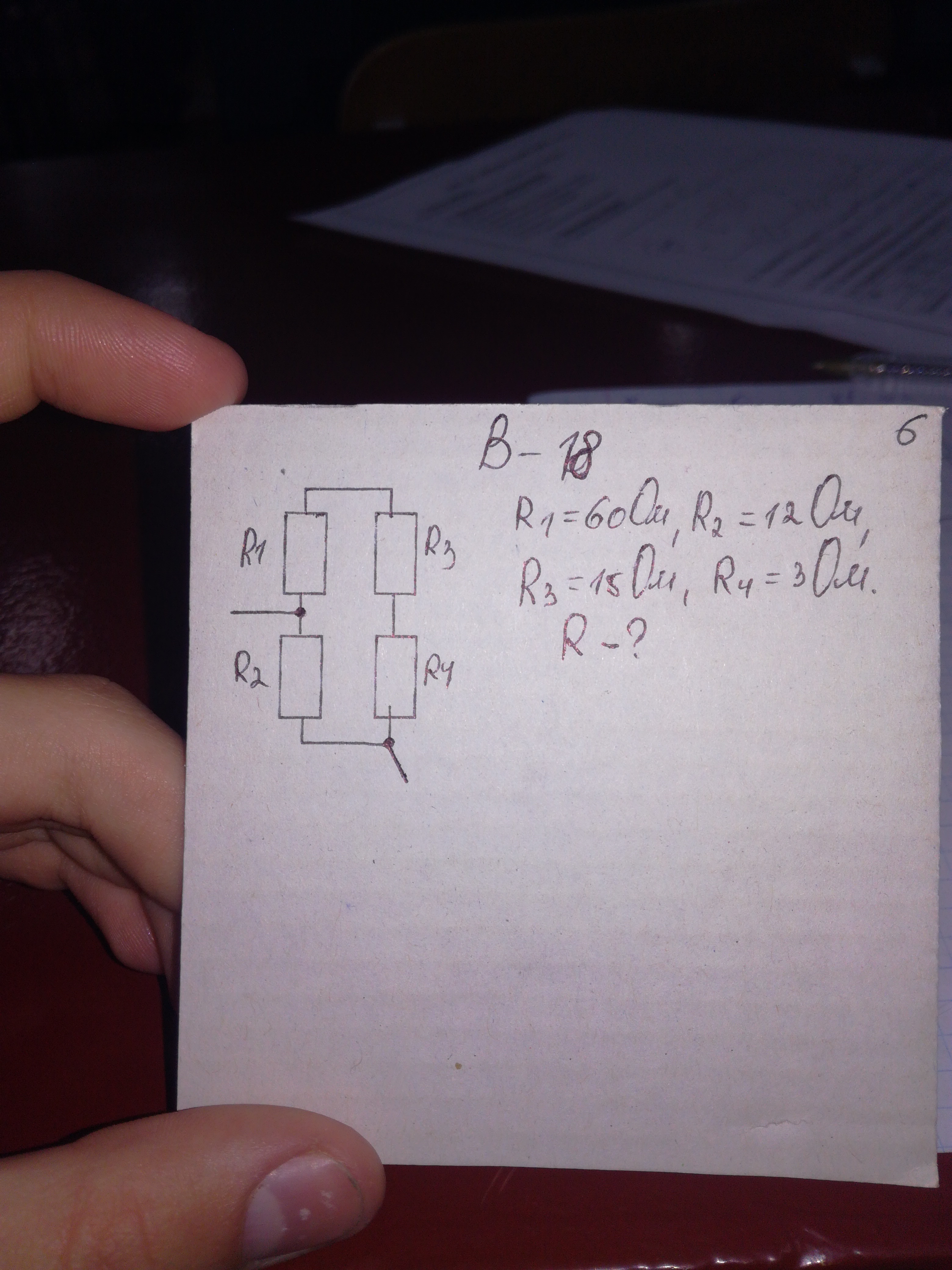

Физика. Решить задачку по схеме

Answer 1

Резисторы 1-й, 3-й и 4-й на схеме соединены последовательно друг с другом, то есть их общее сопротивление будет равно:

R134 = R1+R3+R4 = 60 Ом + 15 Ом + 3 Ом = 78 Ом

Параллельно с ними соединен резистор R2.

Значит общее сопротивление схемы можно рассчитать так:

R = R2*R134/(R2+R134) = 12 Ом * 78 Ом / (12 Ом + 78 Ом) = 10,4 Ом

Ответ: R = 10,4 Ом
