Предмет: Другие предметы, автор: malakasha

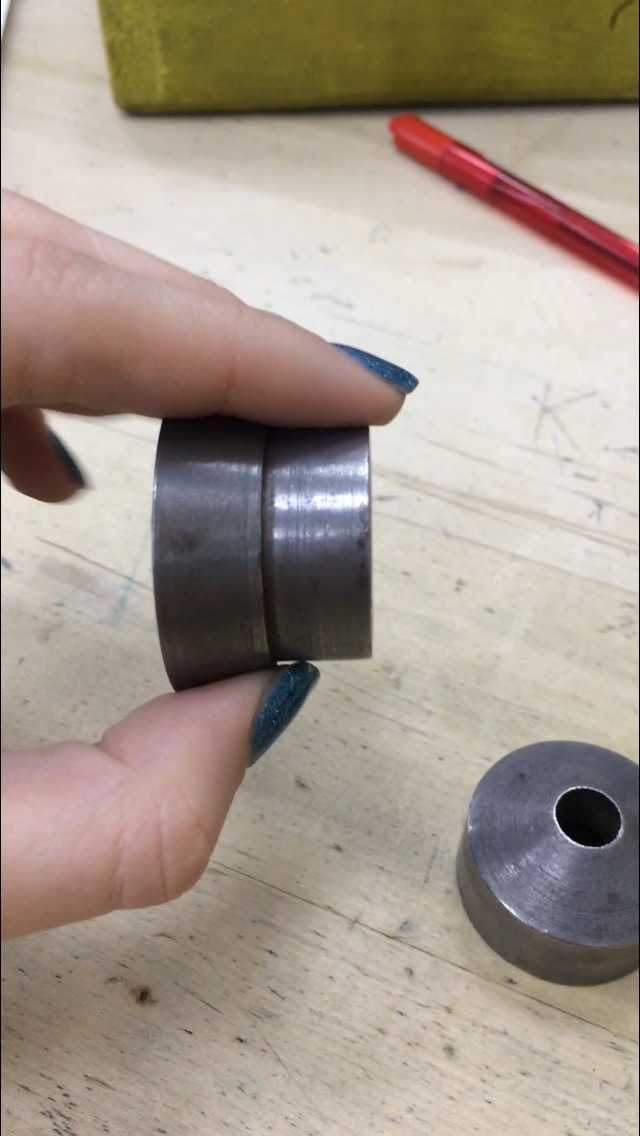

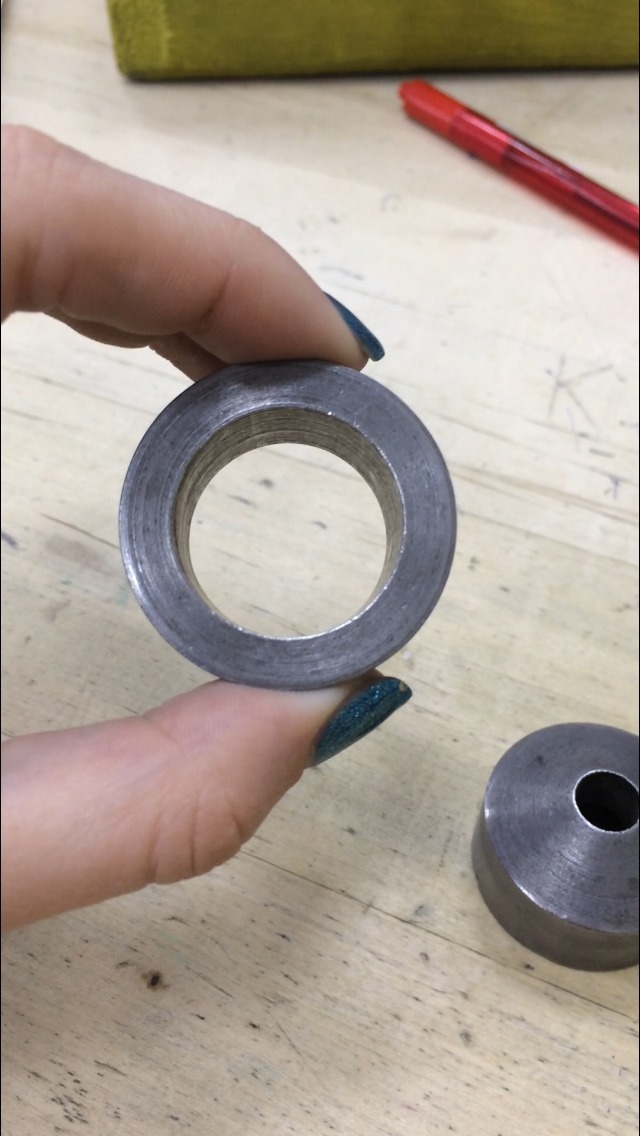

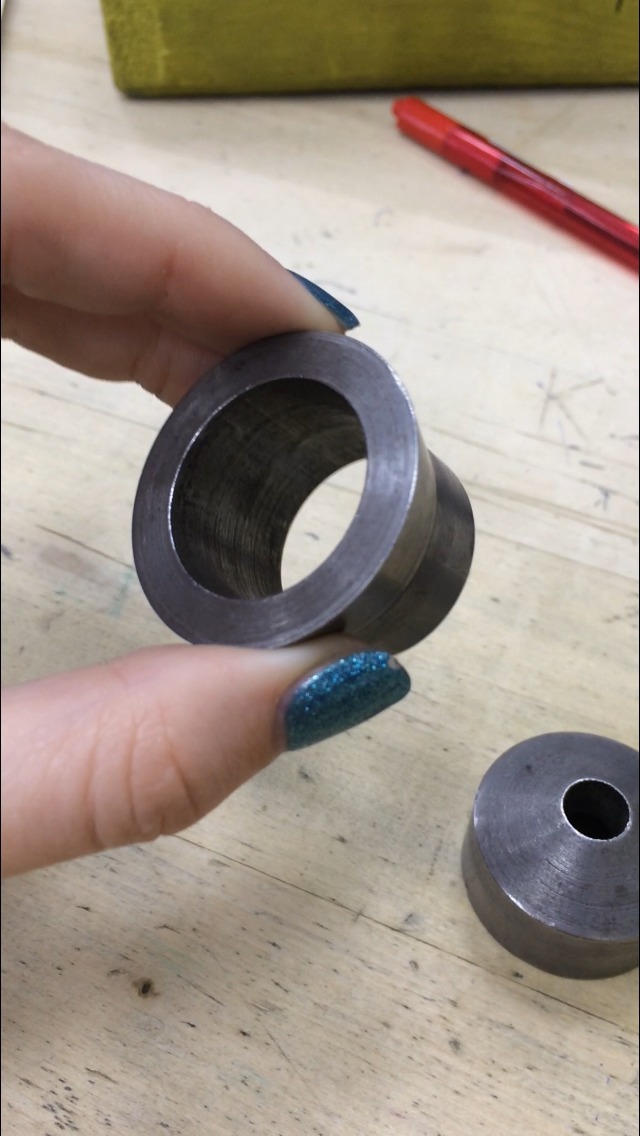

Начертить деталь вид снизу , слева или справа

Приложения:
Vacuum: но ведь вид спереди и сбоку будут одинаковыми? О_о
Vacuum: прошу прощения, неправильно прочитала задание)
Vacuum: все таки правильно, но не так высказалась :D Виды слева и справа буду одинаковыми?*
malakasha: Да

Ответы

Автор ответа: HSS9860
0

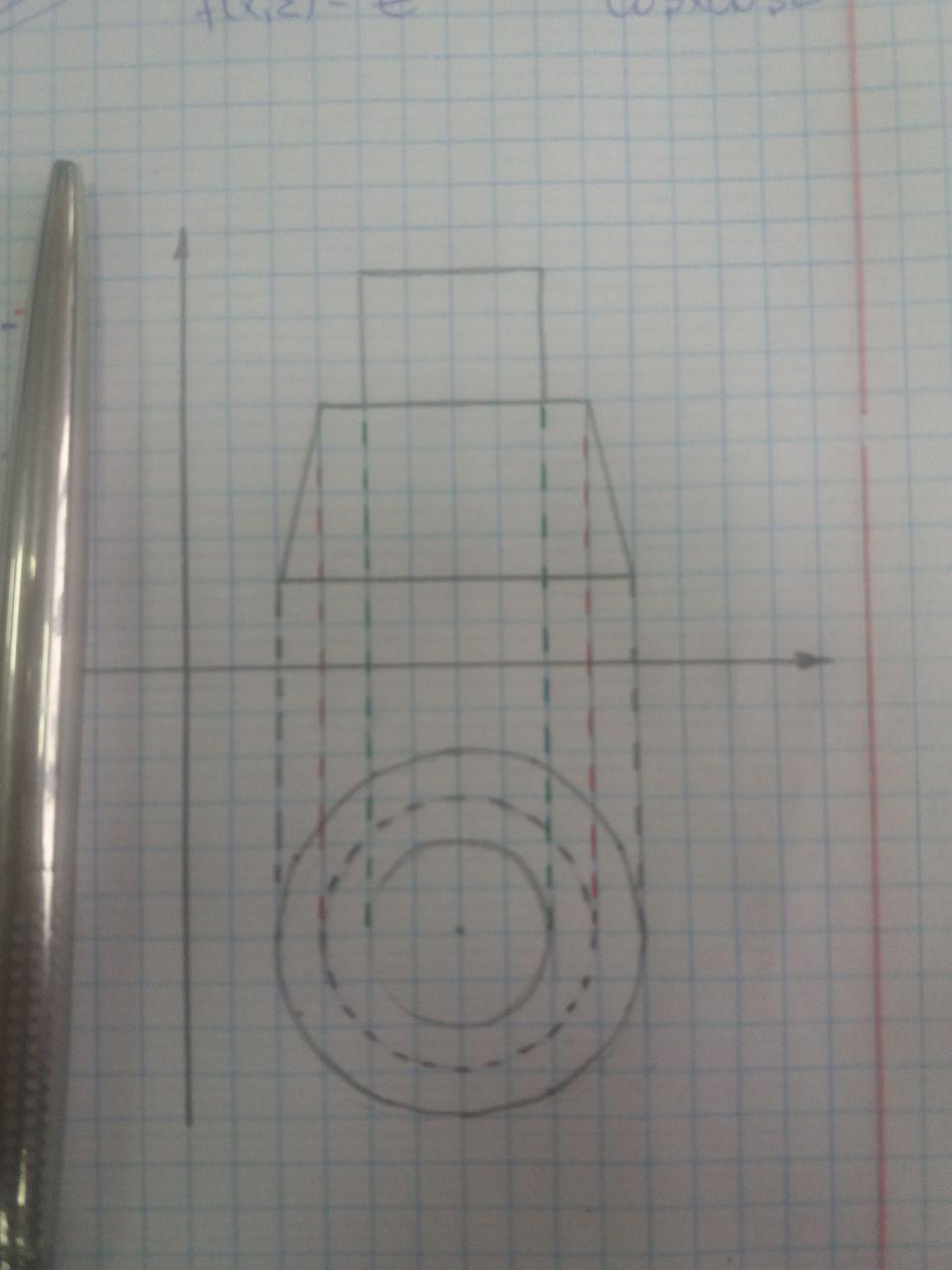

Посмотрите такой набросок(!); оформление не соблюдено.

Так как деталь имеет ось симметрии, то вид_слева=вид_справа. Вид снизу - это нижний набросок, где средняя окружность выполнена пунктирной линией. Если нужно вид сверху, то надо будет изобразить три окружности сплошной линией.

Пунктирные цветные линии выполнены для удобства.

Приложения:
Vacuum: Ещё один "круг" забыли, нижняя часть изделия имеет какую-то толщину же
HSS9860: Вы правы, спасибо, пропущена самая внутренняя окружность.
