Question

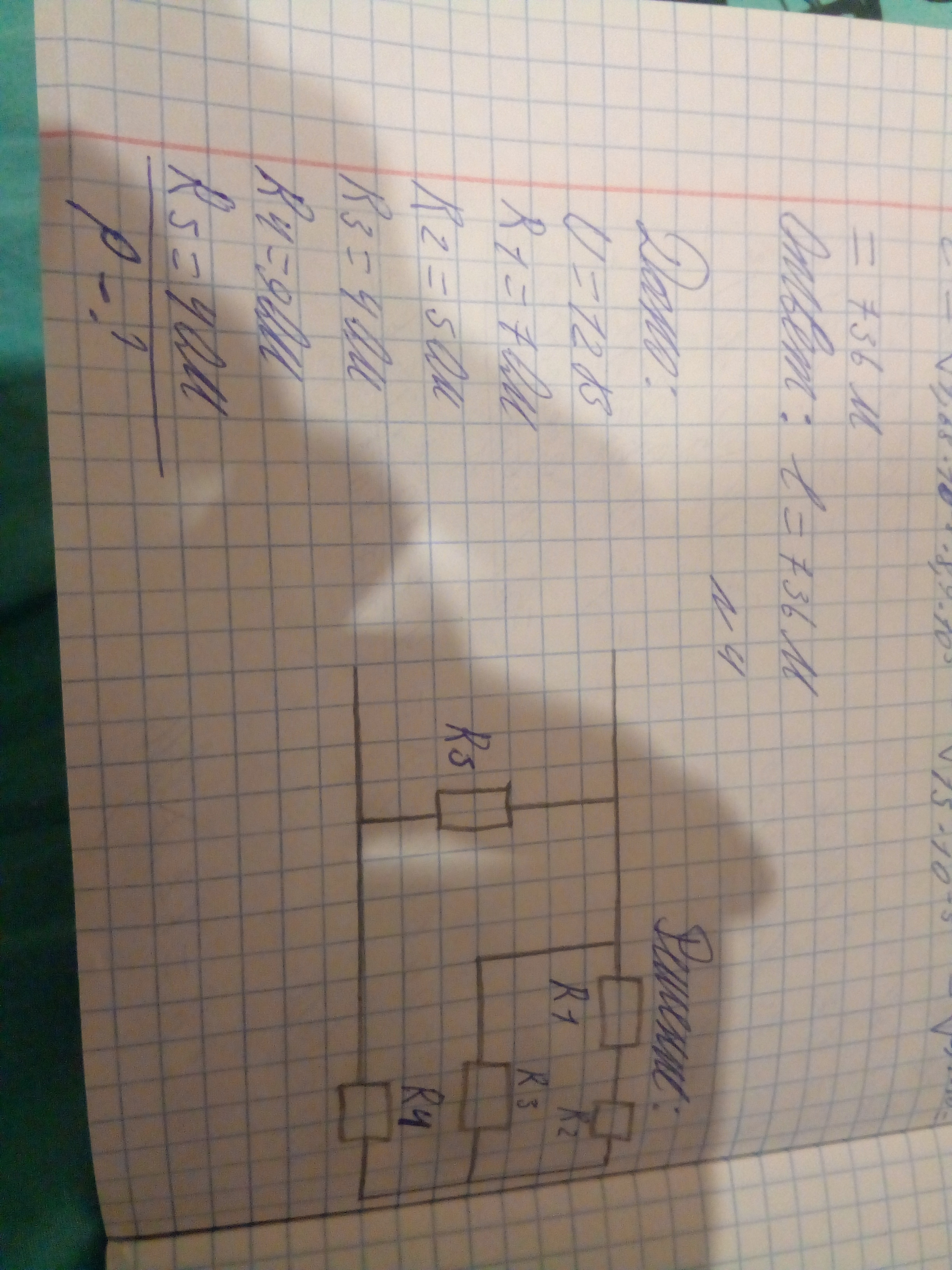

Ребят нужно найти мощность "р" . известны реостаты и напряжение схема дана. мне главное понять где параллельное а где последовательное напряжение

Answer 1

R12=R1+R2 посл,
R123=R12||R3
R1234=R123+R4 посл
R1234||R5=Rобщ

Answer 2

R1,2=7+5=12 Ом - последов.

R1,2;3=R1,2*R3/(R1,2+R3)=12*4/(12+4)=12/4=3 Ом - параллел. При параллел. соединении сопротивление меньше самого маленького. 3<4))

R(1-4)=R1,2;3+R4=3+9=12 Ом - при последов. соединении сопротивление больше самого большого. 12>9))

Rэкв.=R(1-4)*R5/(R(1-4)+R5)=12*4/(12+4)=3 Ом - параллел.

P=U*I=U*U/R=U^2/R=12^2/3=144/3=48 Вт - ответ.
