Предмет: Физика, автор: KULLRUS1

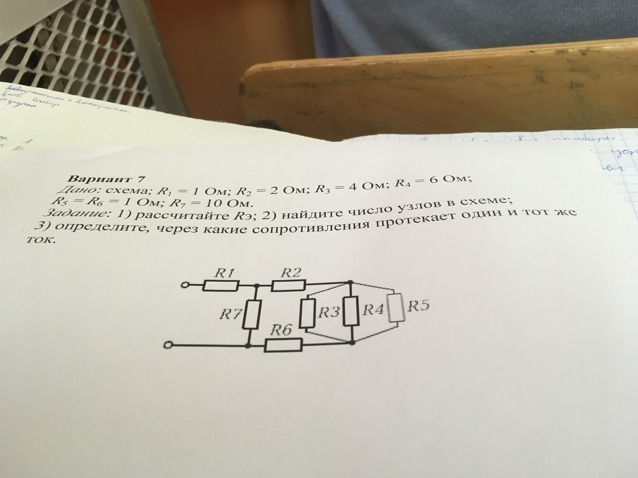

Помогите решить задачу по электротехнике

Приложения:

Ответы

Автор ответа: vasyael

Реш: Всего узлов 4. назовём узел А-это соединение R1,R2,R7. B-R2, и R345, C-R6, и R345, D-7, R6, ; группа резисторов R345=0.706om, сумма последовательного соединения от А до D, назовём Rad=R2+R345+R6=2+0.706+1=3.706om,

R7включено паралельно Rad это равно 10*3.706/10+3.706=2.7ом

Re=R1+2.7=3.7ом Одинаковых токов нет.

KULLRUS1: Откуда 0.706

vasyael: паралельное соединение R3R4R5 даёт 0.706

KULLRUS1: Можете еще решить пожалуйста

KULLRUS1: Сейчвс скину

KULLRUS1: https://ru.files.fm/u/amb6jp5n

vasyael: рисунок я увидел,куда печатать? сюда?

vasyael: Re=1/ 1/R1+1/R2+1/R34=2.38om. Один и тот же ток идёт через R3 и R4. На одно и то же напряжение включены R1; R2; R3,4
