Предмет: Геометрия, автор: Mamed026

Мне нужно построить усеченную сферу на плоскости 120 градусов. Как строить эллипс знаю, но для построения эллипса нужно выполнить два круга разных радиусов, радиус большего круга знаю, не знаю радиус круга вписанного в эллипс, т.е. малого. Интересует вопрос как определить радиус меньшего круга?

dnepr1: Как это понимать: "построить усеченную сферу на плоскости 120 градусов"??? Сфер не бывает усечённых, любое сечение сферы - окружность. И как это "на плоскости 120 градусов" - что это значит?

Mamed026: Сфера срезана плоскостью на опр высоте от экватора. Плоскость 120 градусов, координаты х, у, z расположены под углом в 120 градусов друг от друга, Мне надо знать, как определить радиус внутреннего круга вписанного в эллипсы.

Ответы

Автор ответа: dnepr1

В задании, очевидно, надо изобразить окружность сечения сферы в изометрии. С достаточным приближением можно эллипс заменить овалом.

Радиус окружности откладывается на отрезках влево и вправо по 30 градусов, на концах радиусов проводятся параллельные прямые с образованием ромба. Малый радиус находится на оси как точка пересечения прямой из вершины к концам осевых линий.

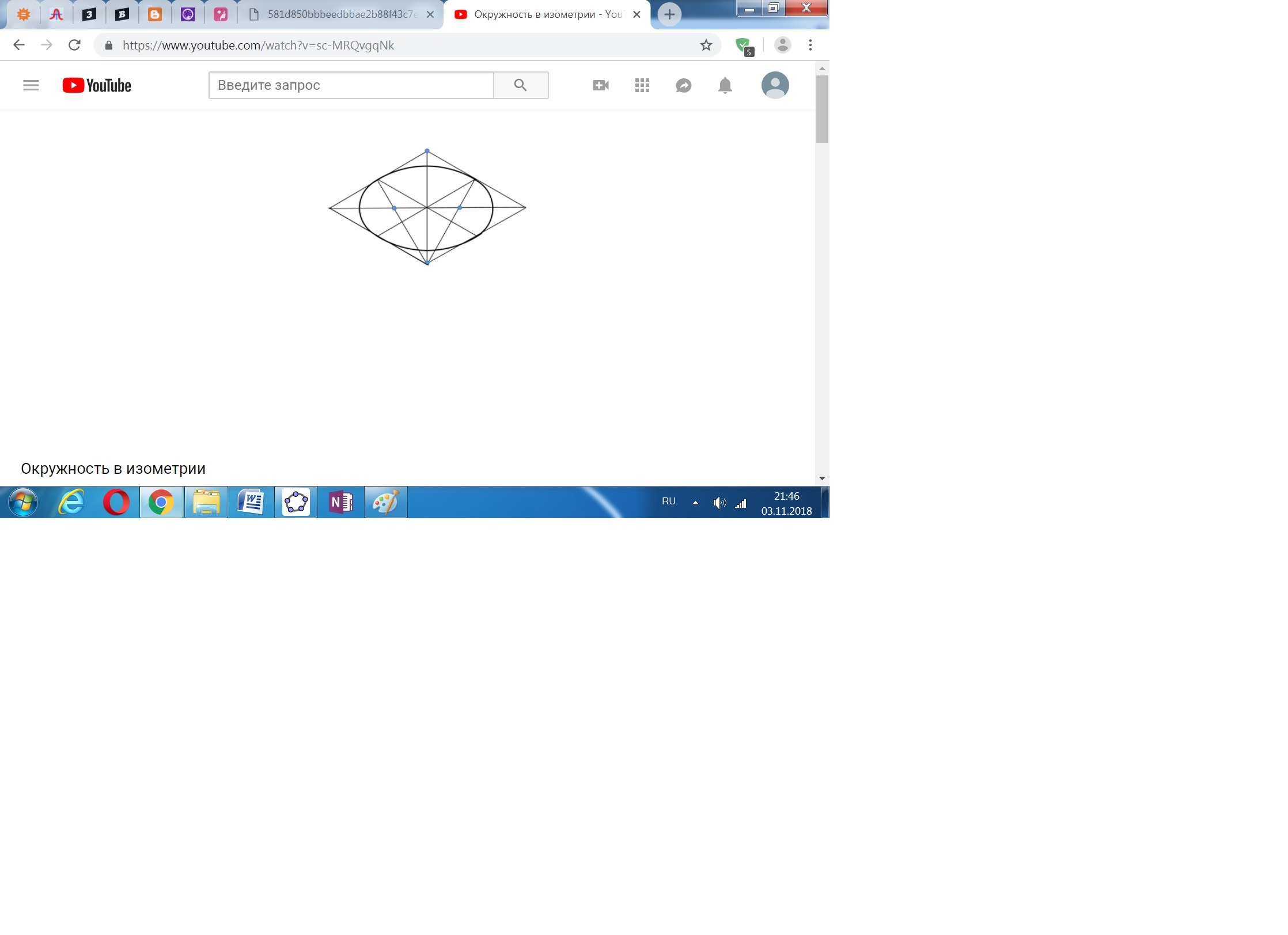

Рисунок дан в приложении.

Приложения:
