Предмет: Другие предметы, автор: rakimjanovsultan

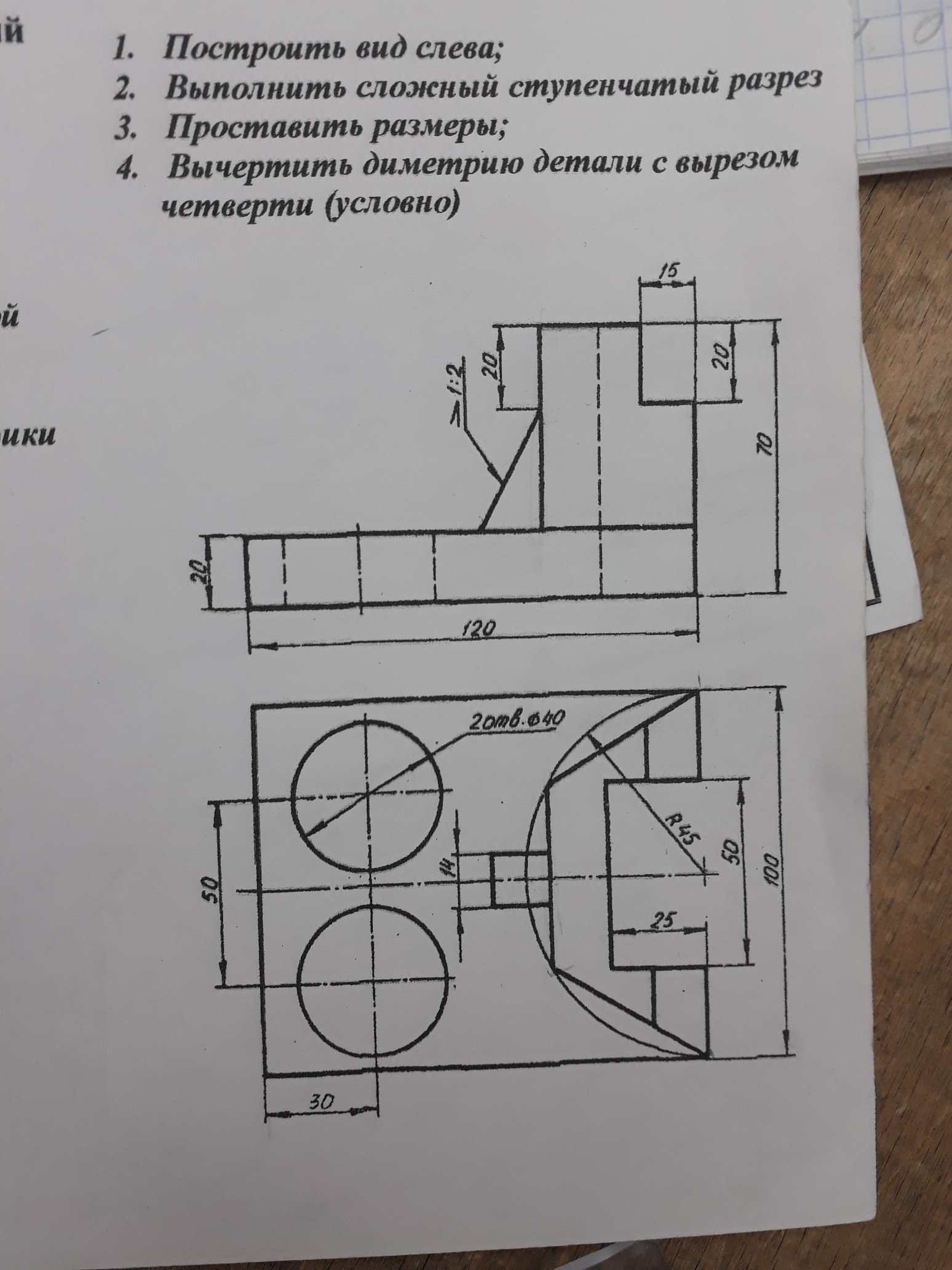

Помогите сделать сложный ступенчатый разрез,вид слева и изометрию

Приложения:

draftsmanship: а ничего, что в задании указано выполнит диметрию, а не изометрию?

rakimjanovsultan: аа да да диметрию извини я ошибся

rakimjanovsultan: пожалуйста помогите

Ответы

Автор ответа: draftsmanship

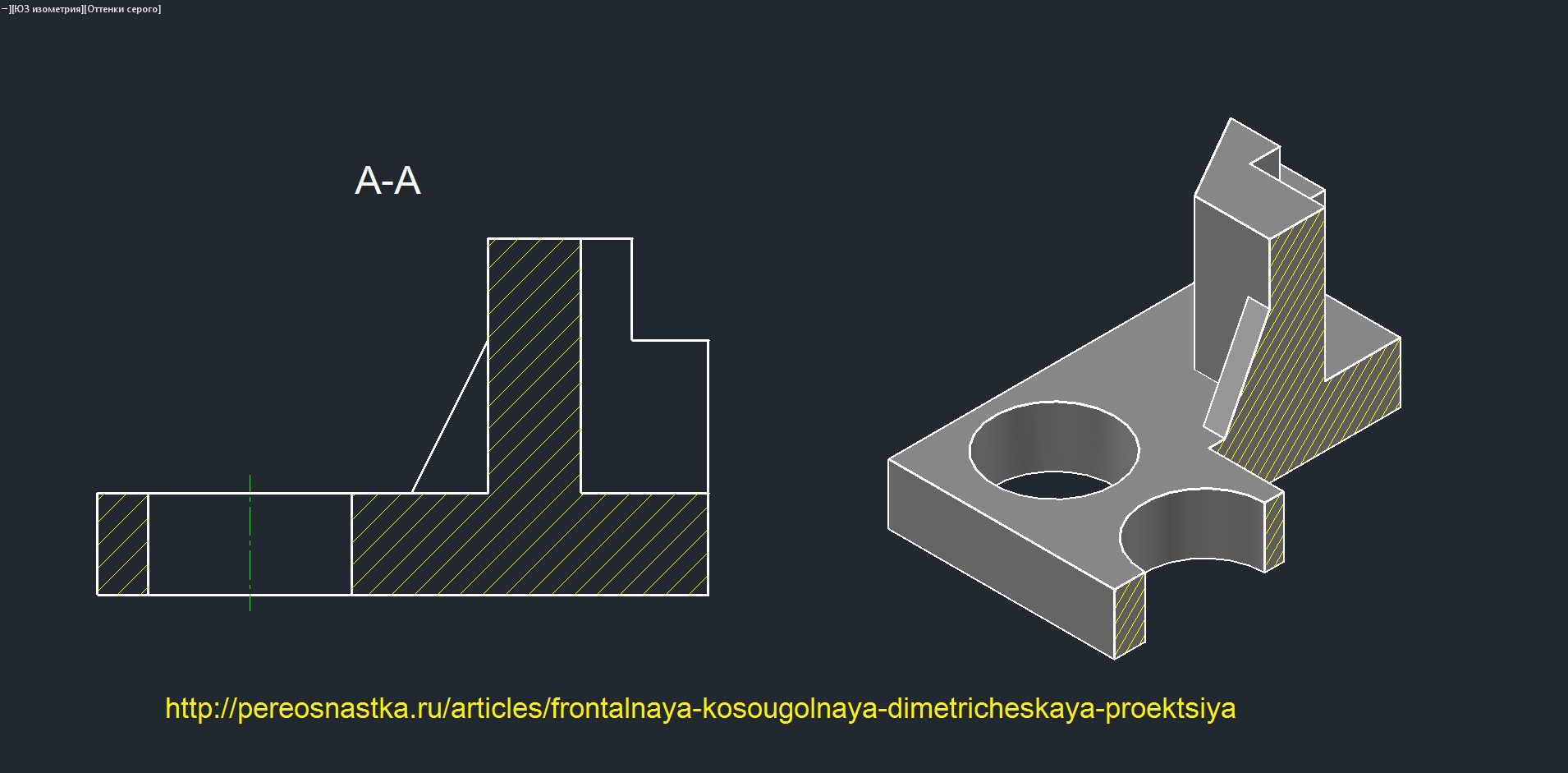

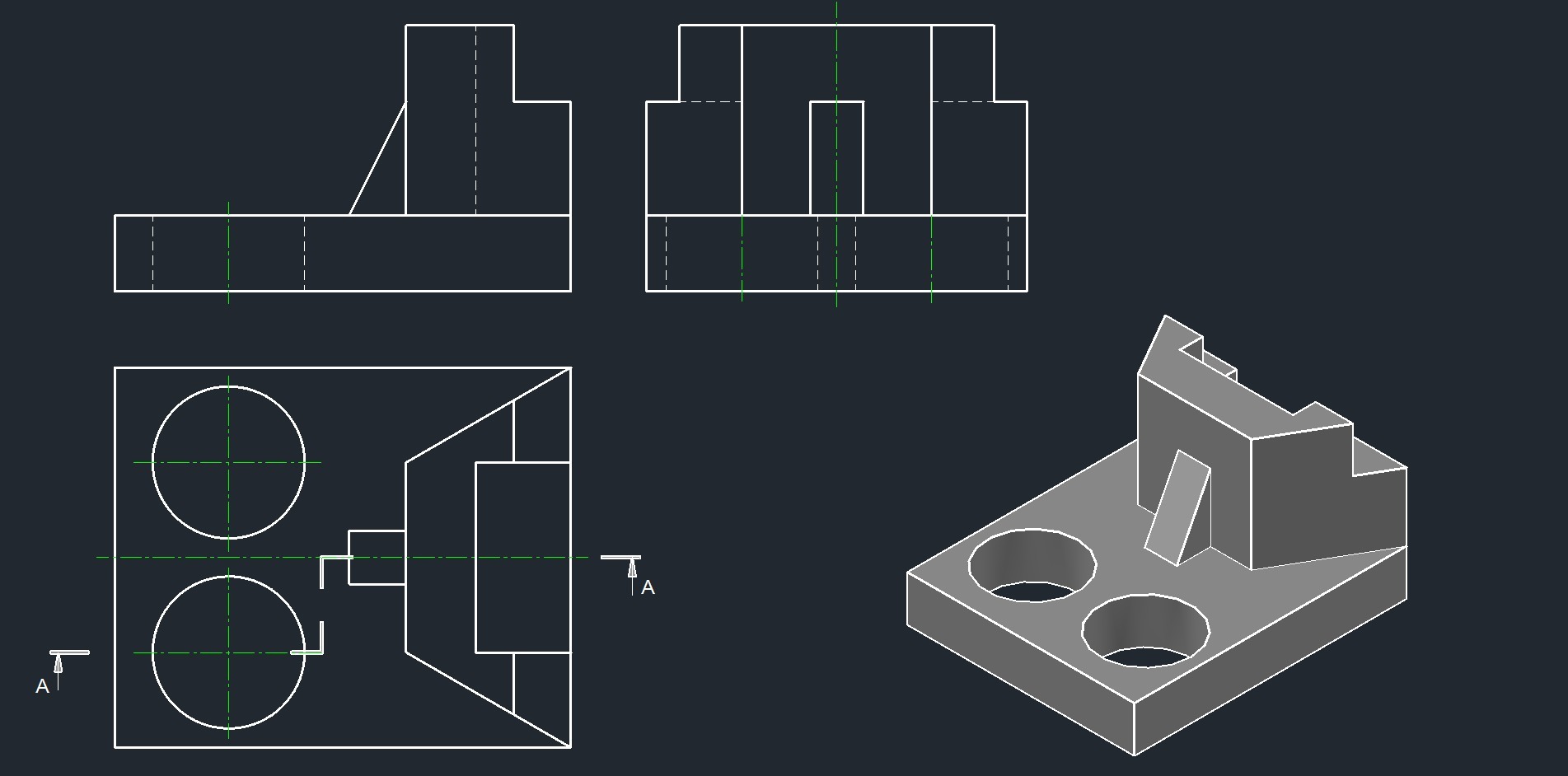

Геморройно делать диметрию в моей программе, могу только вам подсказать, что размер детали будет искажаться по оси Y в два раза в меньшую сторону, а по осям X и Z, он будет истинным. Почитайте, на самом деле, там не очень уж и сложно. В изображении например ссылка, дотошно все расписано как это "чудо" строить. Удачи в учёбе.

Приложения:
