Question

Черчение:
1)сечение
2)обозначения швов
Срочно Пж . до 22.10.18

Answer 1

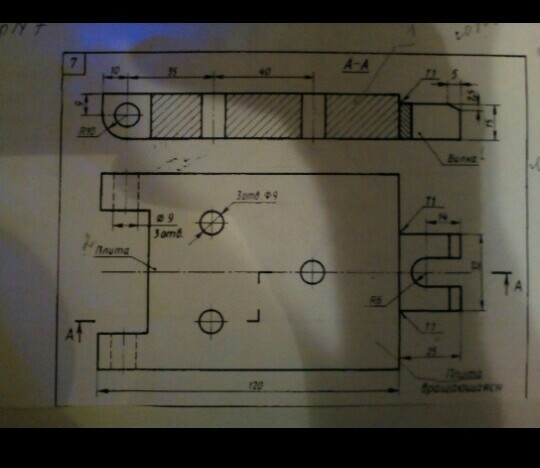

1. Сборочный чертеж плиты вращающейся состоит из двух деталей: вилки и плиты.

2. Главный вид (вид спереди) заменен ступенчатым фронтальным разрезом А-А.

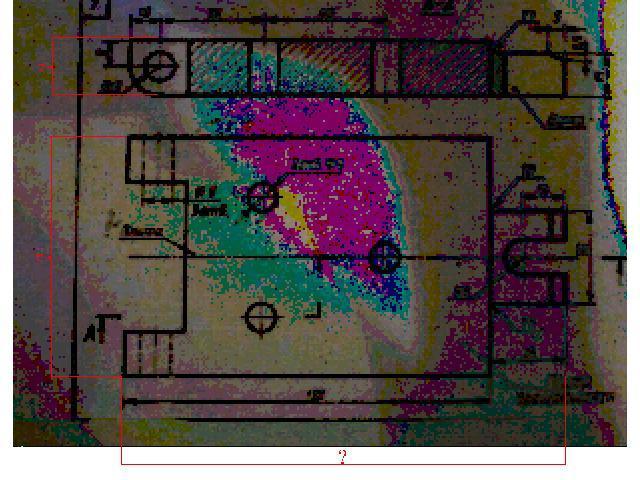

3. Габаритные размеры на чертеже не указаны. (см. картинку). Габаритные размеры нужны для транспортировки и для проектирования других узлов.

4. Сварные швы Т1 – тавровое соединение (на чертеже указаны три шва) – не указаны катеты шва (допустим:   Т1- Δ 5)
