Question

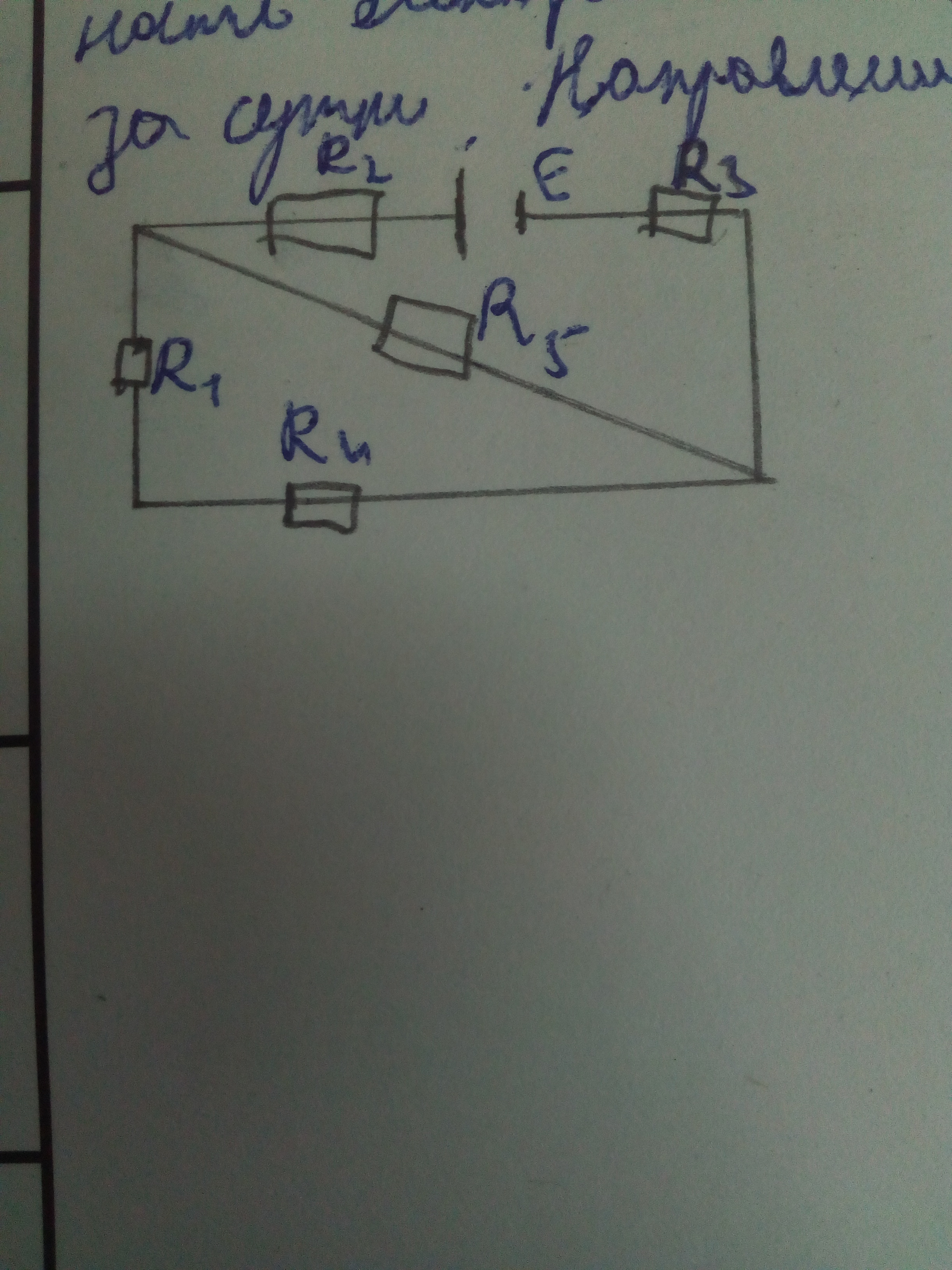

Определить эквивалентное сопротивление электрической цепи. R1=5ом,R2=40Ом,R3=10Ом,R4=6Ом,R5=10Ом,Е=40В.ДАЮ 90 БАЛЛОВ

Answer 1

Задача на метод эквивалентного сопротивления. Метод заключается в упрощении схемы (как бы "сворачивании") путем преобразования последовательно и параллельно соединенных сопротивлений до тех пор, пока цепь не будет состоять из одного источника и одного сопротивления.

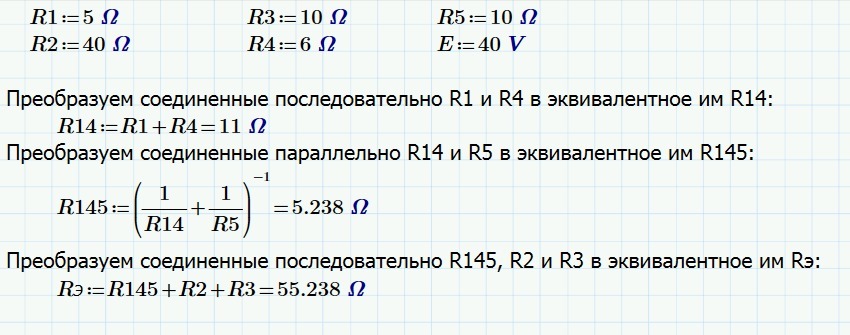

Решение см. во вложении.
