Предмет: Другие предметы, автор: yakovlevden79

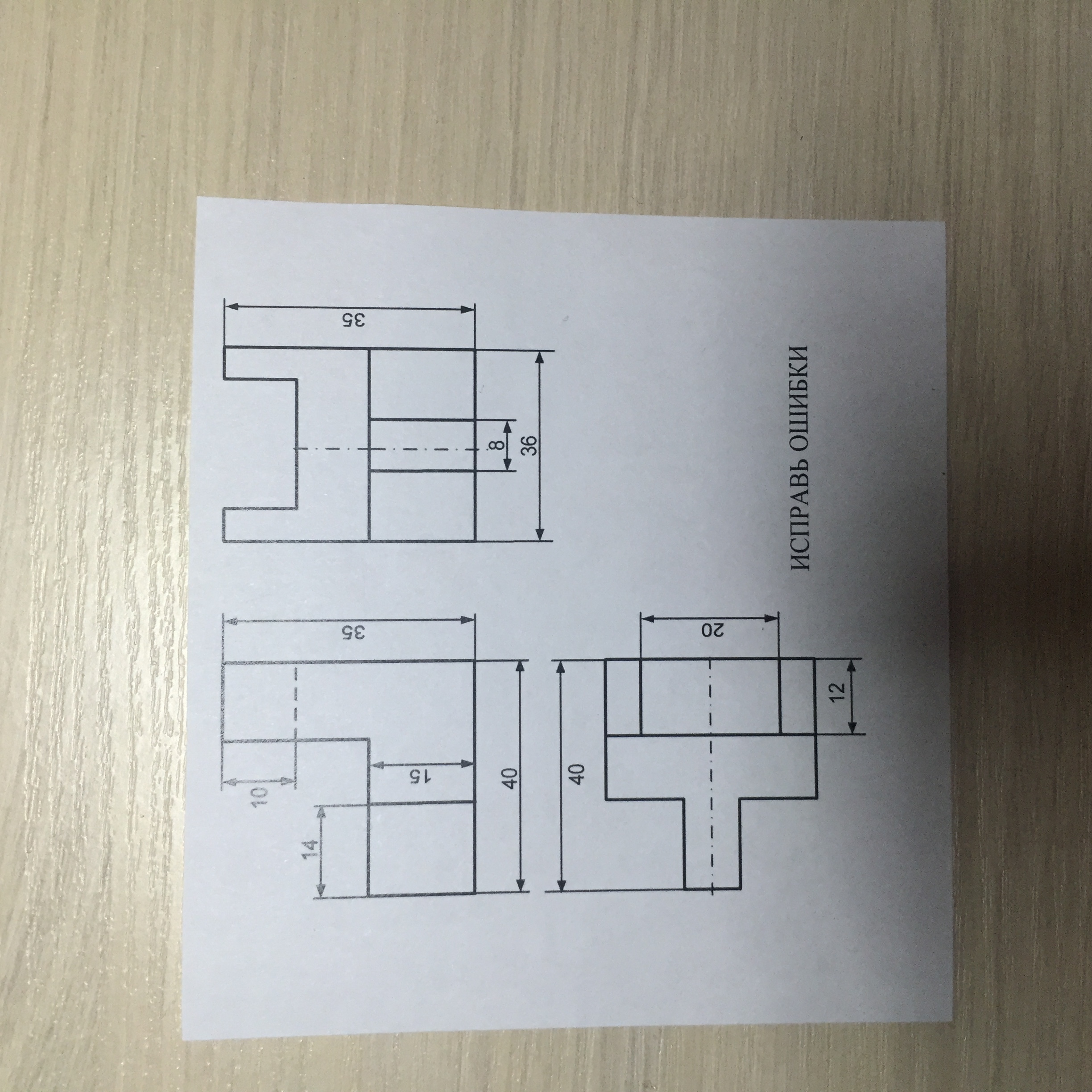

Помогите,пожалуйста,какие здесь ошибки?

Приложения:

Ответы

Автор ответа: Букса

1

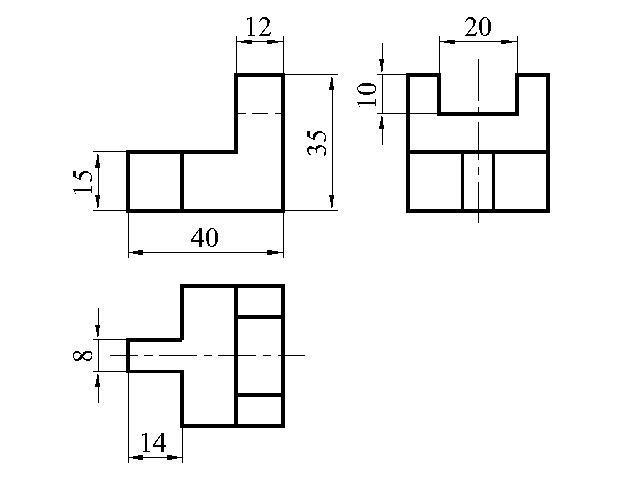

Размеры нельзя проставлять на невидимые линии (главный вид, размер 10); под размерной линией (вид сверху, размер 40); перпендикулярно размерной линии (главный вид, размер 10), если нет выноски.

Размеры лучше проставлять там, где они более понятны.

Размеры необходимо выносить за область чертежа, если есть возможность (главный вид, размер 15).

Продлить осевые линии.

Приложения:
