Question

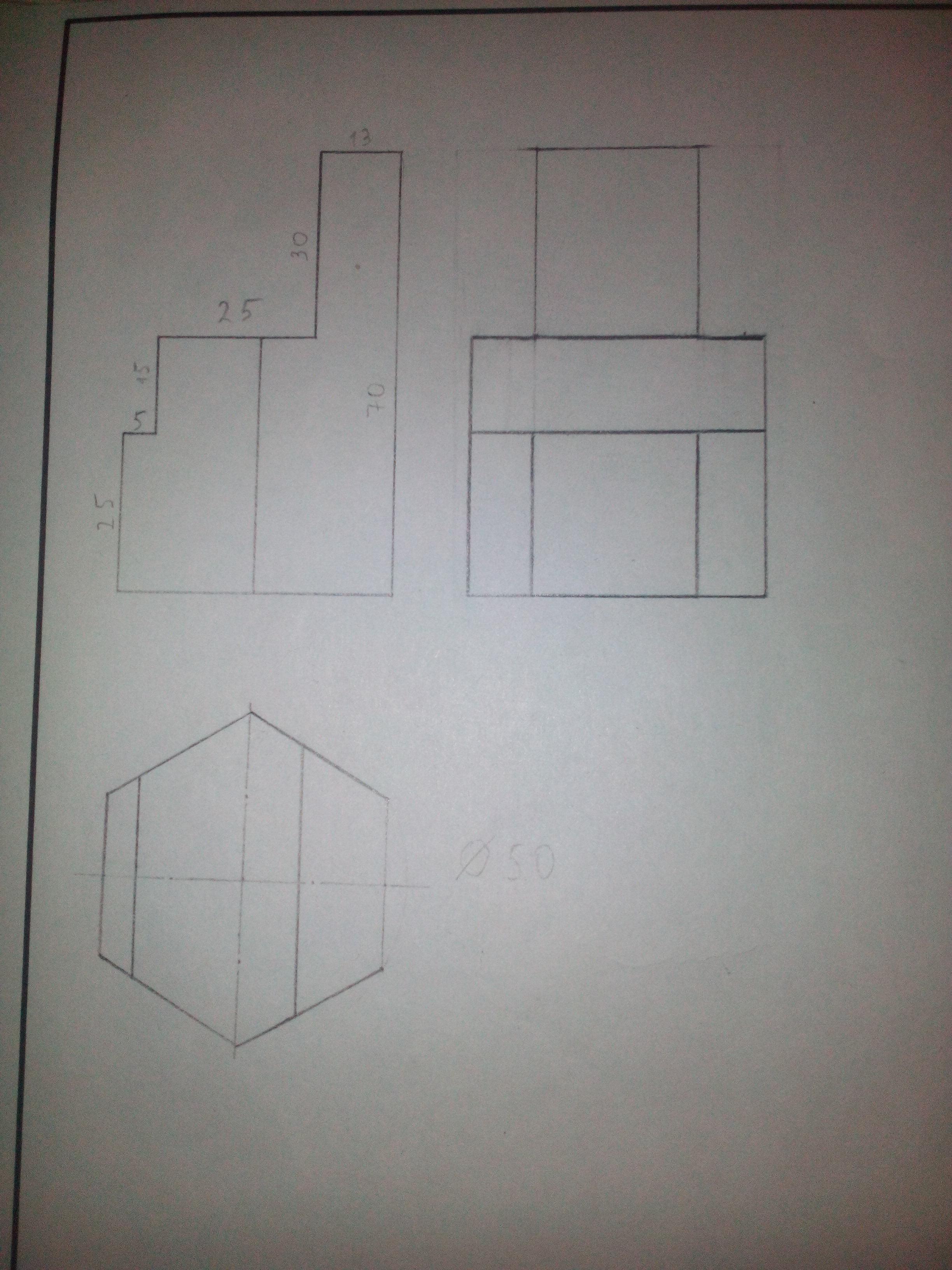

Инженерная графика. Дана фигура с видом спереди и видом сверху. Начертите фигуру с видом слева ( у меня начато, но не думаю, что правильно).

Answer 1

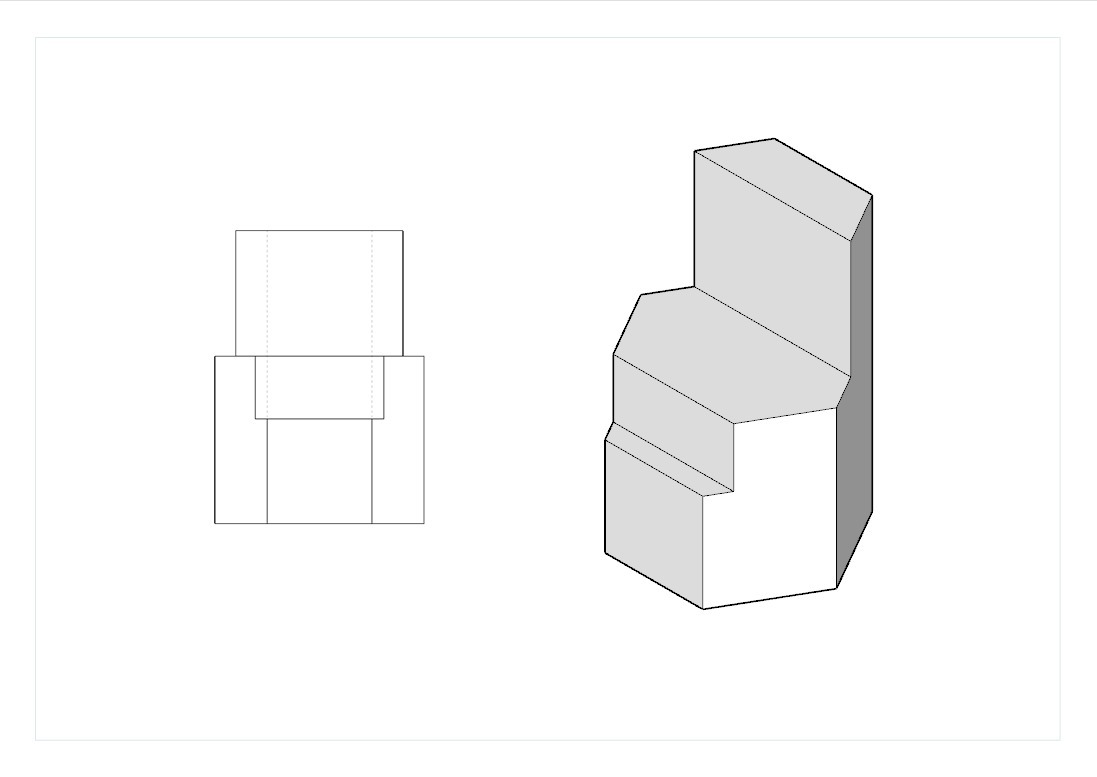

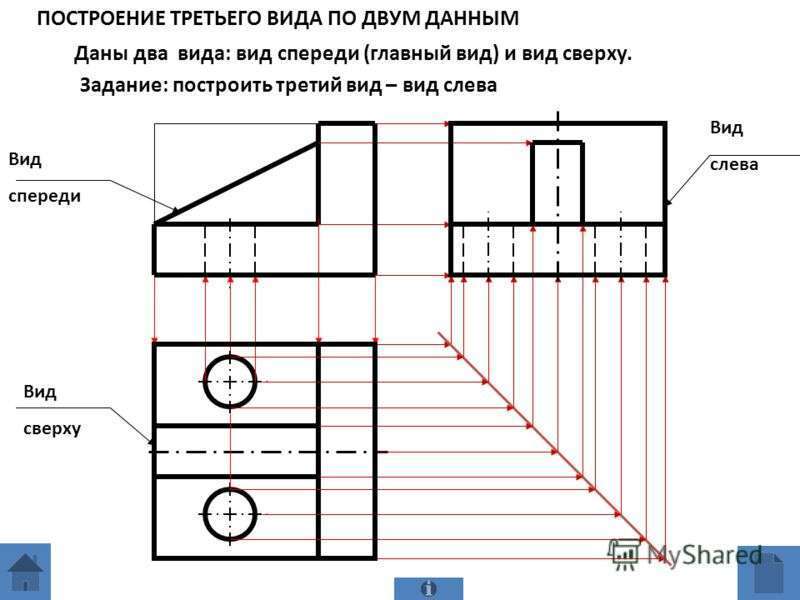

У вас форма правильная, только стенки надо проецировать с вида сверху, с помощью дополнительных линий. Например как на этой картинке. Третий снимок.
