Question

Помогите, пожалуйста, с черчением!
Необходимо построить третий вид по двум данным.

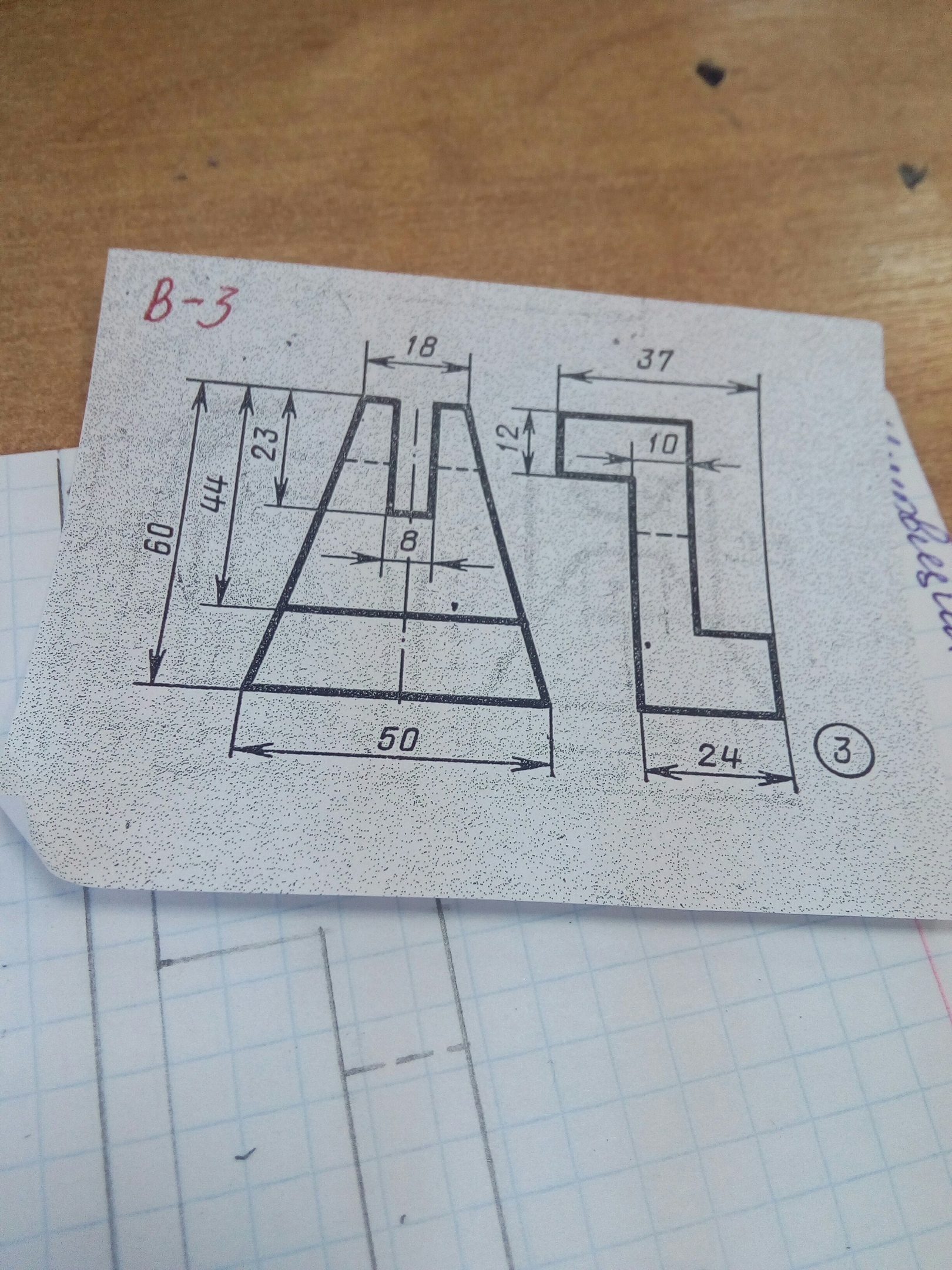

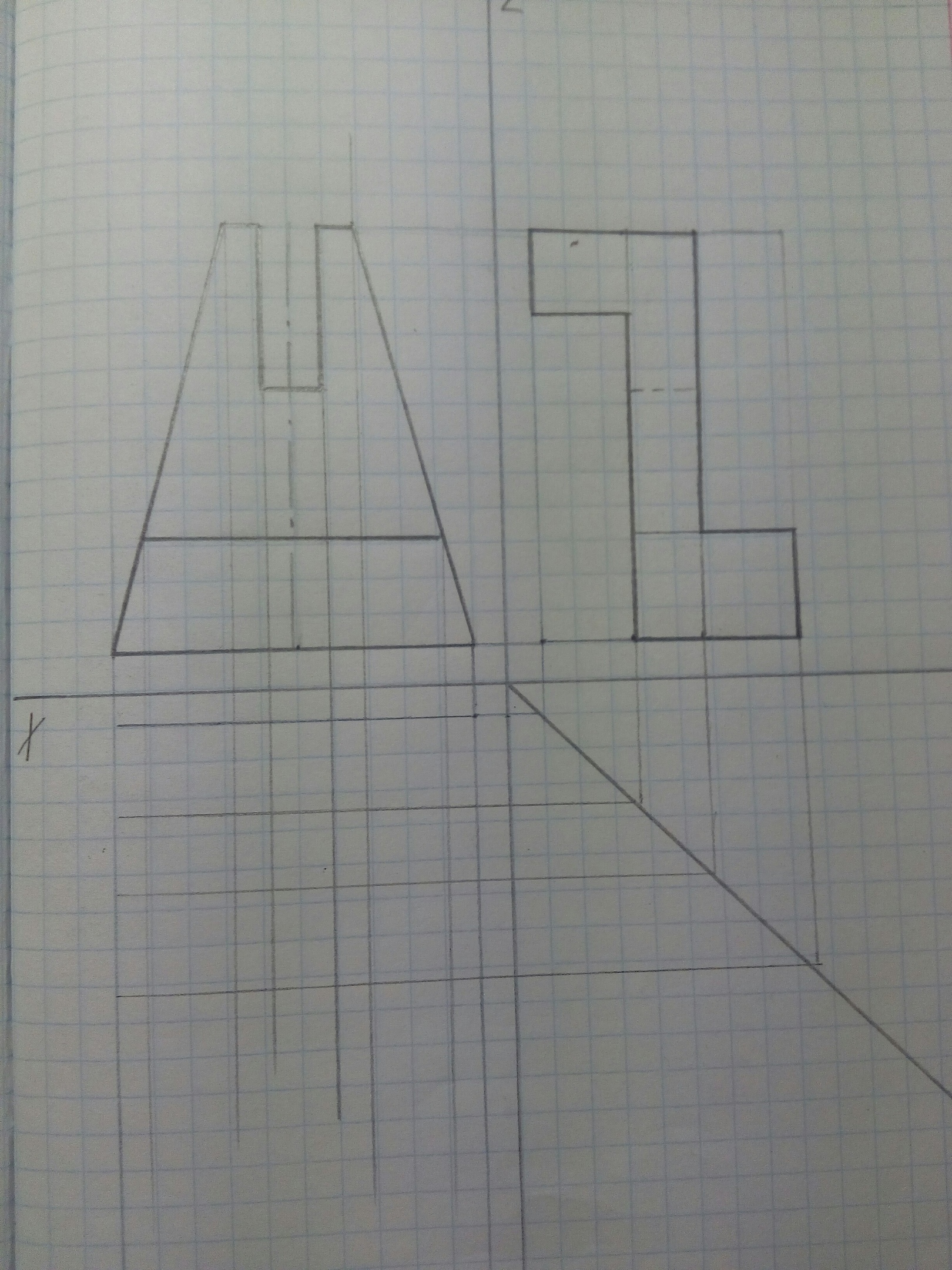

На первом фото само задание, а на втором - то, что у меня пока получилось.
Я абсолютно не понимаю как эта деталь будет выглядеть сверху.

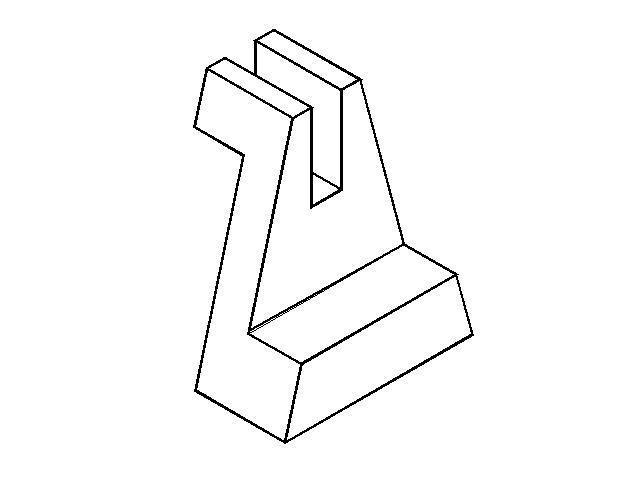

Также, нужно построить изометрию данной детали. Если кому не сложно, помогите, пожалуйста!

Answer 1

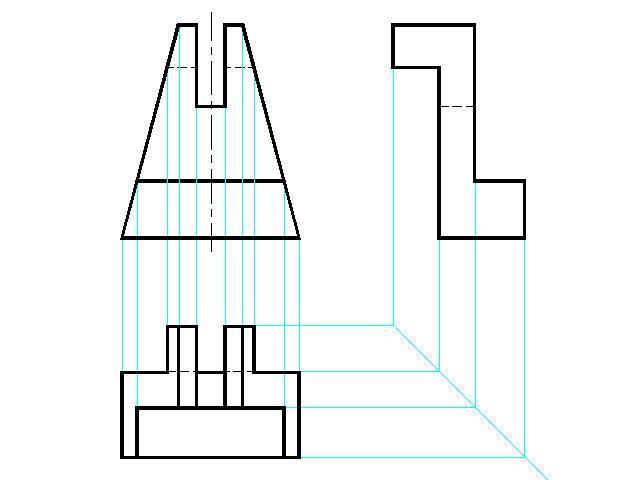

Голубые линии - вспомогательные, на чертеже должны быть очень тонкими и выполнены простым карандашом
