Question

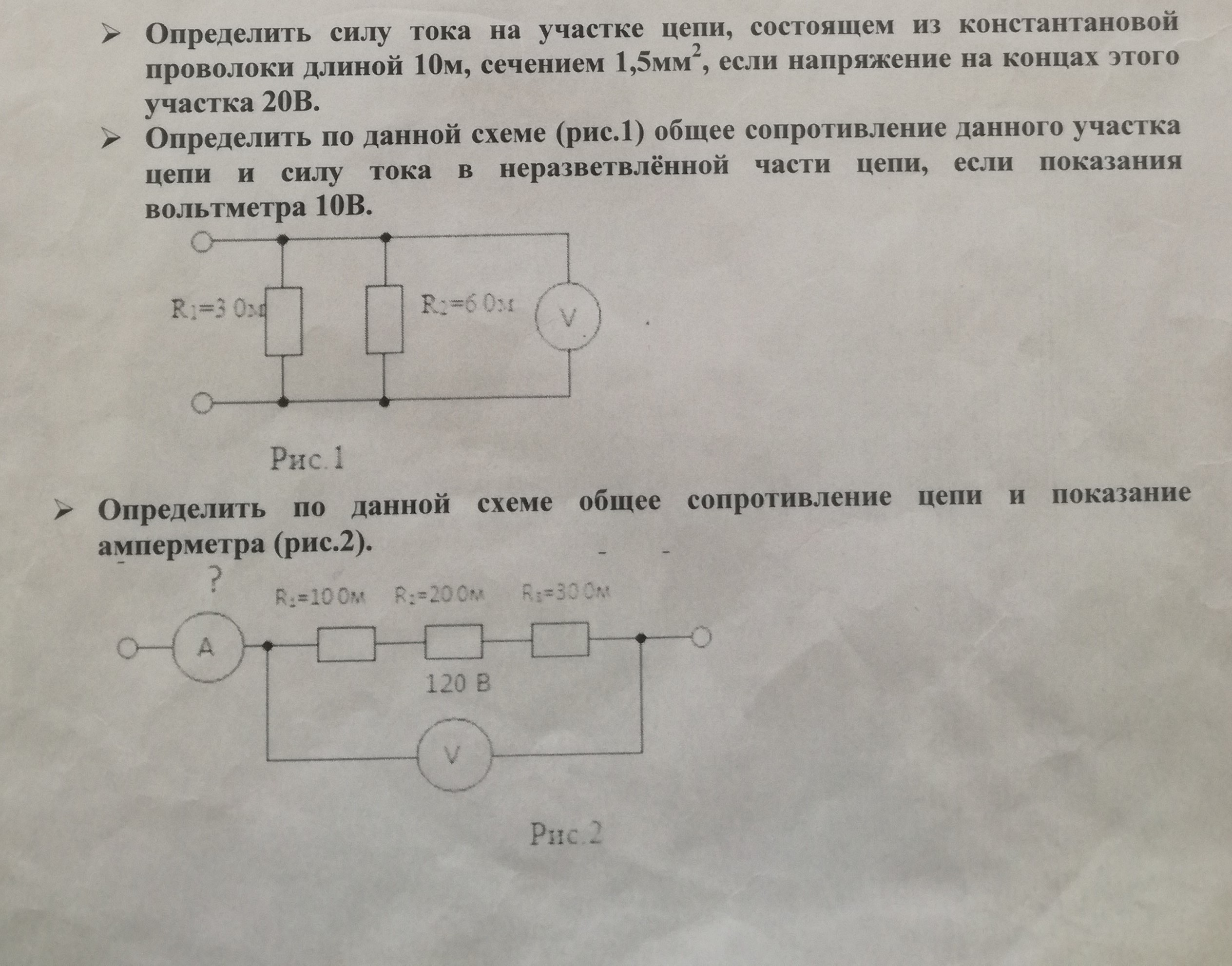

1) Определите силу тока на участке цепи,состоящей из константановой проволоки длиной 10м, сечением 1,5мм2, если напряжение на концах этого участка 20В.

2) Определить по данной схеме(рис.1) общее сопротивление данного участка цепи и силу тока в неразветвленной части цепи, если показания вольтметра 10В.

3) Определить по данной схеме общее сопротивление цепи и показание амперметра(рис.2).

Answer 1

R= ро*l/s ,где ро константана = 0,5 Ом*мм^2/м
R= 0,5*10/1,5=3,4 Oм
I=U/R=20/3,4=приблизительно 6А(т.е. 5,9 А)
Ответ:6А.
2.
R=R1*R2/R1+R2
R=3*6/3+6=2Ом
I=U/R=10В/2Ом=5 А   Ответ:2 Ом,5 А.


3.R=R1+R2+R3=10+20+30=60 Ом
I=U/R=120В/60Ом=2 А   Ответ:60 Ом,2А
